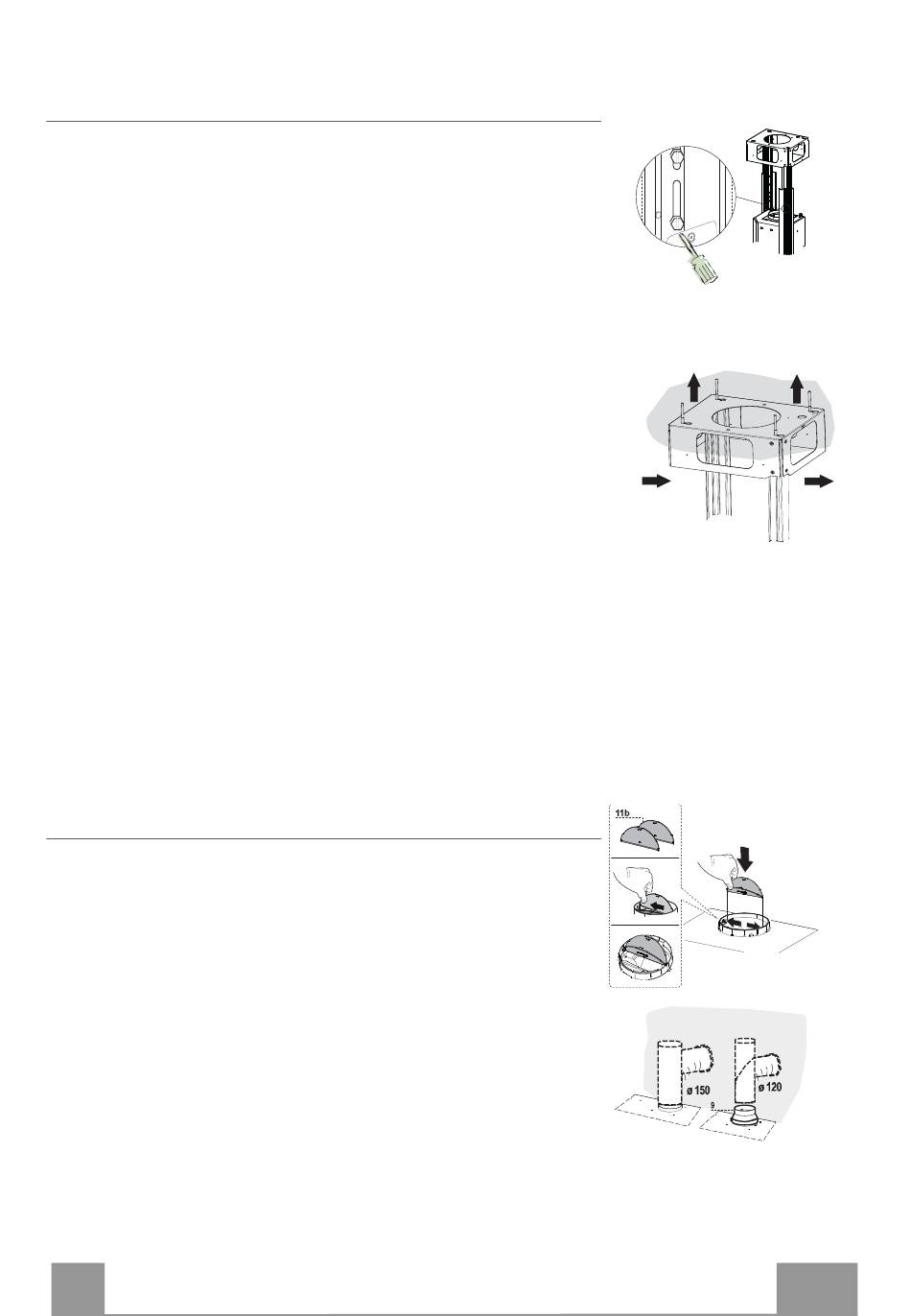

FIJACIÓN DEL ARMAZÓN
• Desenroscar los dos tornillos que sujetan la chimenea inferior y sacarla
del armazón (por la parte inferior)
• Desenroscar los dos tornillos que sujetan la chimenea superior y sacarla
del armazón (por la parte superior)
En el caso en que se desee regular la altura del armazón, proceder de la si-
guiente manera:
• Destornillar los tornillos métricos que unen las dos columnas, situados
a los lados del armazón.
• Regular a la altura deseada al armazón y volver a atornillar los torni-
llos que se han quitado previamente.
• Colocar la chimemea superior desde arriba y dejarla libre en el arma-
zón.
• Levantar el armazón, encajar los ojales en los tornillos y deslizarlos
hasta el fondo;
• Apretar los dos tornillos y atornillar los otros dos de la dotación;
Antes de apretar definitivamente los tornillos pueden realizae regulaciones
moviendo el armazón, prestando atención a que los tornillos no sobresalgan
de la sede del ojal de regulación.
• La fijación del armazón debe ser segura, hay que considerar el peso de la
campana y el esfuerzo causado por eventuales empujes laterales al apara-
to montado. Una vez terminada la fijación verificar que la base sea esta-
ble aunque el armazón sea sometido a flexión.
• En todos los casos en que el cielo raso no es lo suficientemente robusto
en el punto de suspensión, el instalador deberá encargarse de reforzarlo
con chapas y contrachapas adecuadas ancladas en partes estructuralmen-
te resistentes.
SALIDA DE AIRE EN VERSIÓN ASPIRANTE
Para la instalación en versión aspirante, conectar la campana a la tubería de
salida mediante un tubo rígido o flexible de ø 150 o 120 mm, cuya elección
se deja al instalador.
• Montar las aletas 11b en la salida del cuerpo de la campana.
Conexión del tubo de ø 150
• Fijar el tubo con adecuadas abrazaderas ajustables. No se proporciona el
material necesario para ello.
Conexión del tubo de ø 120
• Para la conexión con el tubo de ø 120 mm, insertar la brida de reducción
9 en la salida del cuerpo de la campana.
• Fijar el tubo con adecuadas abrazaderas ajustables. No se proporciona el
material necesario para ello.
• En ambos casos, quitar los filtros antiolor de carbón activo si los hay.
