MANUAL TECNICO
CUADRO DE CONTROL
Modelo
CLAS 16 Y CLAS 16. 1
Firmware v.2

Publicidad

Tabla de contenido
loading

Resumen de contenidos para Clemsa CLAS 16

  • Página 1 MANUAL TECNICO CUADRO DE CONTROL Modelo CLAS 16 Y CLAS 16. 1 Firmware v.2...
  • Página 2: Localización De Los Componentes Principales

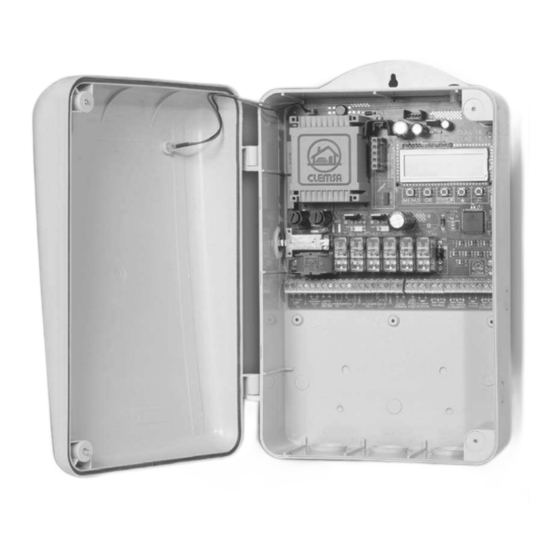

    LOCALIZACIÓN DE LOS COMPONENTES PRINCIPALES PREPARADO DESPLAZARSE POR MENÚS ENTRAR EN SUBMENÚS DESPLAZARSE POR REGRESAR AL LAS OPCIONES Ó MENÚ ANTERIOR AUMENTAR/DISMINUIR Ó SALIR DE CONEXIÓN DE CONEXIÓN TIEMPOS PROGRAMACIÓN TARJETAS AUXILIARES RECEPTOR PULSADOR SECUENCIAL PREPARADO PULSADORES DE PROGRAMACIÓN BORNES DE CONEXIÓN...
  • Página 3: Tabla De Contenido

    ÍNDICE Pág. 1.- DESCRIPCIÓN ..................2.- CONEXIONADO ..................2.1.- Entrada de suministro eléctrico............2.2.- Salida de 12/24V CA para accesorios ..........2.3.- Salida para Lámpara de señalización..........2.4.- Conexiones del primer Accionamiento..........2.5.- Conexiones del segundo Accionamiento........... 2.6.- Salida de Electrocerradura............... 2.7.- Entrada pulsador secuencial ............
  • Página 4 Pág. 5.2.13.- Arranque Max Pot. (Solo para Acc. Electromecánicos)..... 11 5.2.14.- Golpe ariete (Sólo para Accionamientos Electromecánicos) ..11 5.2.15.- Lámpara aviso ..............11 5.2.16.- Tarjeta auxiliar ..............12 5.2.17.- Entrada auxiliar..............12 5.3.- Programación de maniobra............. 12 5.4.- Menú ajustes................... 13 5.4.1.- Apertura primera hoja ............
  • Página 5: Descripción

    1.- DESCRIPCIÓN Los Cuadros de Control CLAS 16 (para accesos de un Accionamiento) y CLAS 16.1 (para accesos de dos Accionamientos) están especialmente dise- ñados para Puertas Abatibles de uso intensivo de 1 ó 2 hojas, según norma UNE 85–103–91 y Accionamientos monofásicos de 230V CA hasta 1000W de potencia.
  • Página 6: Conexiones Del Primer Accionamiento

    CONDENSADOR ACC 1 2.5.- CONEXIONES DEL SEGUNDO ACCIONAMIENTO (BORNES 13 - 14 - 15 - 16 - 17) (SOLO CLAS 16.1) Conexiones para el segundo Accionamiento en el caso de una 13 14 15 16 17 puerta de dos hojas. Si tras conectar el Accionamiento, gira en sentido opuesto al que deseado, intercambie los cables situados en los bornes 15 - 16.
  • Página 7: Entrada Finales De Carrera. Primer Accionamiento

    En puertas abatibles instale el sistema de seguridad al cierre por el exterior de la puerta. 2.10.- FINALES DE CARRERA. PRIMER ACCIONAMIENTO (BORNES G - H - I). El Cuadro CLAS 16 ó 16.1 está equipado con bornes para la conexión de finales de carrera normalmente cerrados (N/C), mecánicos. Si no ABRIR CERRAR instala finales de carrera, puentee los bornes G - H - I.
  • Página 8: Movimiento Por Los Menus De Programación

    4.- MOVIMIENTO POR LOS MENÚS DE PROGRAMACIÓN • Para entrar en programación pulse la tecla «MENÚ» durante 2 segundos. PREPARADO • Para desplazarse por los menús utilice la tecla «MENÚ». • Para entrar a uno de los submenús utilice la tecla «OK».
  • Página 9: Menú Opciones

    Una vez elegido el tipo de Accionamiento pulse para ir al MENÚ OPCIONES MENU M E N U 5.2.- MENÚ OPCIONES O P C I O N E S T I P O C I E R R E 5.2.1.- Tipo de cierre M A N S E M I A U T O...
  • Página 10: Golpe De Inversión

    G O L P E I N V E R S I O N 5.2.6.- Golpe de inversión (Si se seleciona, «SI» aparecerá la opción «GOLPE DE INVERSIÓN» en el «MENÚ AJUSTES»). (Si se seleciona, «SI» aparecerá la opción «LIBERAR CERROJO» en el «MENÚ OP- CIONES»).
  • Página 11: Cierre Retorno Corriente

    para elegir cierre RETORNO CORRIENTE MENU C I E R R E R E T C O R R . 5.2.11.- Cierre retorno corriente (Sólo si está seleccionado «SEMI» o «AUTO» en el MENÚ OPCIONES – TIPO DE CIERRE). SI: Después de un corte de suministro eléctrico, si la puerta no está cerrada, es decir no está...
  • Página 12: Tarjeta Auxiliar

    T A R J E T A A U X I L I A R 5.2.16.- Tarjeta auxiliar S E M A F L . G A R A J E (Si selecciona «LUZ GARAJE», aparecerá la opción «TIEMPO LUZ GARAJE» en el «MENÚ...
  • Página 13: Menú Ajustes

    8º Cuando la segunda puerta llegue a su cierre total, pulse de nuevo y esta P U L S A D O R SECUENCIAL se parará. 9º Cuando la primera puerta llegue a su cierre total, pulse de nuevo y esta P U L S A D O R SECUENCIAL se parará.
  • Página 14: Cierre Segunda Hoja

    para elegir CIERRE SEGUNDA HOJA MENU C I E R R E H O J A 5.4.5.- Cierre segunda hoja 0 1 0 Es el tiempo que emplea el segundo Accionamiento en realizar completamente la ma- niobra de cierre. Ajustable entre 0 y 256 segundos (Tiempo por defecto 10 segundos). «...
  • Página 15: Cierre Peatonal

    C I E R R E P E A T O N A L 5.4.11.- Cierre peatonal 0 0 5 (Solo si está seleccionado «PEATONAL» en el MENÚ OPCIONES – ENTRADA AUXI- LIAR). Es el tiempo que durará la maniobra de cierre de la primera hoja después de haber realizado una apertura peatonal.
  • Página 16: Menú Instalación

    M E N U 5.5.- MENÚ INSTALACIÓN I N S T A L A C I O N para comenzar: MENÚ C O N T A D O R P A R C I A L 5.5.1.- Contador parcial 0 0 0 En este menú...
  • Página 17: Conexión De Tarjetas Auxiliares

    6.- CONEXIÓN DE TARJETAS AUXILIARES El Cuadro de Control dispone de un conector para insertar Tarjetas opcionales. Puede insertar una Tarjeta modelo TLG 23 que le proporciona 230V 500W máximo con una temporización ajustable dentro del menú «AJUSTES – TIEMPO LUZ GARAJE». También puede insertar una Tarjeta modelo TS 23, que le proporciona un control lumi- noso de la maniobra de la puerta, mediante un Semáforo de tres colores.
  • Página 18: Características Técnicas

    9.- CARACTERÍSTICAS TÉCNICAS • Alimentación 230V AC. • Potencia máxima 1000W. • Fusible de protección del Cuadro 2Amp. • Fusible de protección para Accionamiento 6,3Amp. • Para una o dos puertas abatibles. • Salida accesorios 12 /24V AC. • Salida para Lámpara de señalización de maniobra. •...
  • Página 19: Diagrama De Programación

    10.- DIAGRAMA DE PROGRAMACIÓN...
  • Página 20 P R E P A R A D O MENU 2 SEGUNDOS VISIBLE SOLO SI SE SELECCIONA «SI» EN EL C L A V «MENÚ INSTALACIÓN» «ACTIVAR CLAVE» MENU M E N U A C C I O N A M I E N T O A C C I O N A M I E N T O E L E C T R O H I D R A U...
  • Página 21 SELECCIONA «SI» E L E C T R O C E R R A D U R A MENU 0 0 2 EN EL MENÚ «GOLPE DE INVERSIÓN» V A R A V E MENU MENU VISIBLE SOLO SI SE G O L P E I N V E R S I O N E L E C T R O C E R R A D U R A...
  • Página 22: Disfunciones

    11.- DISFUNCIONES Antes de acudir al S.A.T. (Servicio de Asistencia Técnica), le rogamos compruebe este cuadro de anomalías. SÍNTOMA CAUSA SOLUCIÓN No funciona y no se enciende el No se ha conectado el interruptor Conectarlo. indicador de conectado. principal. No se le ha conectado la Conectarla según los diagramas del alimentación adecuada.
  • Página 23 NOTAS:...
