Guía de instalación
Switch no gestionable de 5 puertos Gigabit
Ethernet PoE+ GS305Pv2 (63 W)
Switch no gestionable de 5 puertos Gigabit
Ethernet PoE+ GS305PP (83 W)
Contenido de la caja
•
Modelo de switch GS305Pv2 o GS305PP
•
Fuente de alimentación de CC
•
Cable de alimentación desmontable (varía según la región)
•
Tornillos del kit de montaje en pared
•
Cuatro almohadillas de goma
•
Guía de instalación
Nota:
Le recomendamos que use un cable de categoría 5e (CAT5e) o superior para las
conexiones Gigabit Ethernet.
1. Registrar en NETGEAR Insight App
1.
Busque NETGEAR Insight y descargue la última versión de la aplicación.
2.
Configure una cuenta de NETGEAR si no tiene una.
3.
Toque el menú de la esquina superior izquierda.
Toque REGISTER ANY NETGEAR DEVICE (Registrar cualquier dispositivo NETGEAR).
4.
5.
Utilice la cámara de su dispositivo móvil para escanear el código de barras del número
de serie o introduzca el número de serie impreso en la parte inferior del switch.
6.
Toque GO (Ir).
El switch está registrado y se ha añadido a su cuenta. Ahora puede ver el switch en la
aplicación NETGEAR Insight.
Nota:
Dado que se trata de un switch no gestionable, no se puede configurar o gestionar
mediante NETGEAR Insight.
2. Conectar el switch
Conexiones de muestra
GS305PP
Punto de acceso
Cámaras de seguridad
Este switch está diseñado únicamente para su uso en interiores. Si desea conectarse a
un dispositivo ubicado en exteriores, este debe estar correctamente conectado a tierra y
protegido contra sobrecargas, además de tener instalado un protector de sobretensión
de Ethernet en línea entre el switch y el dispositivo ubicado en exteriores. Si no lo hace, se
puede dañar el switch.
Antes de conectar este switch a cables o dispositivos ubicados en exteriores, consulte
https://kb.netgear.com/000057103
seguridad.

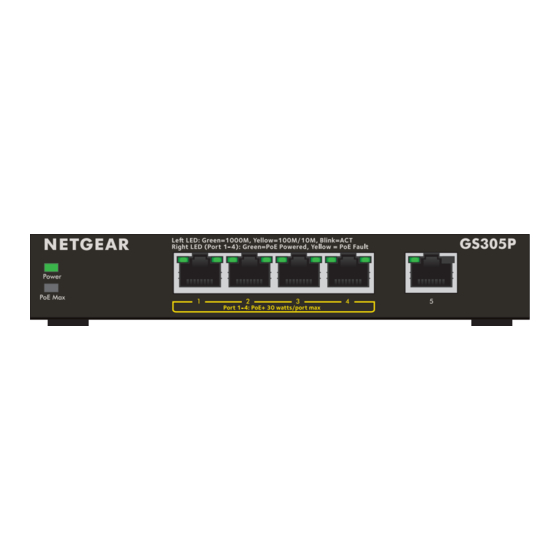

3. Comprobación de los indicadores
Al conectar la fuente de alimentación al switch y enchufarla a una toma de corriente, los
indicadores mostrarán el estado.
Los modelos GS305Pv2 y GS305PP proporcionan alimentación PoE+ o PoE en los
puertos del 1 al 4, hasta 30 W PoE en cada puerto, con un consumo PoE de 63 W y 83 W
respectivamente en todos los puertos PoE activos.
Indicador
Alimentación
Puertos
1-5 de la
izquierda
Internet
PoE+
Puertos
1-4 de la
derecha
Router
Internet
Teléfono VoIP
PoE máx.
para obtener información sobre advertencias de
Descripción
Encendido. El switch está recibiendo alimentación.
Apagado. El switch no está recibiendo alimentación.
Encendido. Conexión a 1000 Mbps en este puerto.
Encendido. Conexión a 100 Mbps o 10 Mbps en este puerto.
Intermitente. Actividad a 1000 Mbps en este puerto.
Intermitente. Actividad a 100 Mbps o 10 Mbps en este puerto.
Apagado. No se ha detectado ningún vínculo en este puerto.
Encendido. PoE en uso.
Encendido. Error de PoE.
Apagado. PoE no está en uso en este puerto.
El indicador de PoE máx. indica el estado del consumo PoE en el switch:
Apagado. Suficiente. Hay más de 7 W de alimentación PoE
disponible.
Encendido. Hay menos de 7 W de alimentación PoE disponible.
Intermitente. Al menos una vez en los últimos dos minutos ha
habido menos de 7 W de alimentación PoE disponible.
