3.0 PROCEDIMIENTO DE OPERACIÒN
3.1 Conexión de Cables
3.1.1. Conexión de Cables para contactos principales
En la Figura 2 se muestra la conexión típica de cables a los contactos principales de un
interruptor. Las puntas Rojas y Negras están conectadas a los terminales de los contactos de las
fases A, B y C. En la Figura 3 se muestra la conexión típica para un interruptor con contactos en
serie.
Para la mayoría de las configuraciones es recomendable conectar a potencial de
tierra uno de los lados del interruptor. Si el interruptor esta flotante o sin tierra,
asegúrese que los canales de entrada estén protegidos contra descargas estáticas.
NOTA

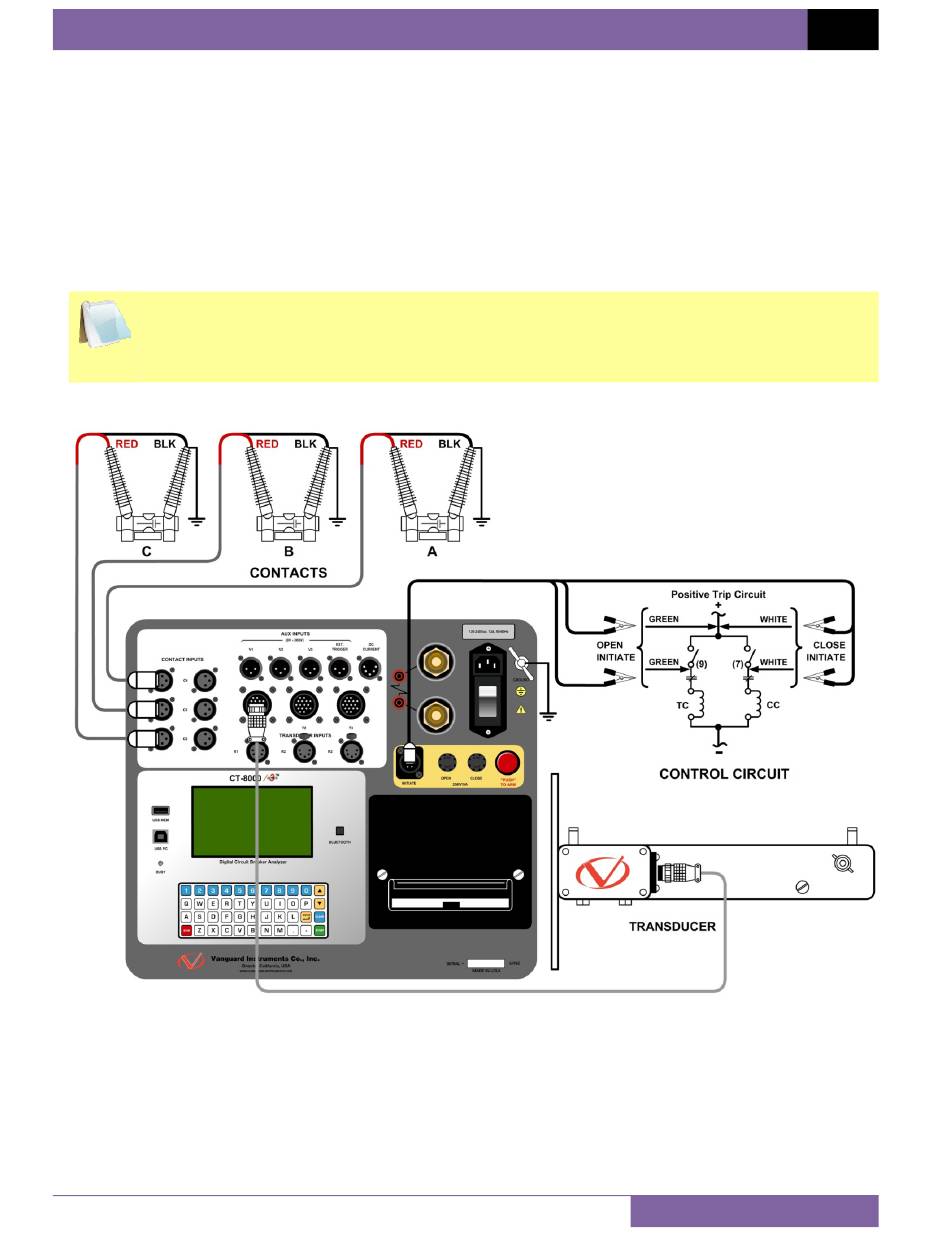

Figura 2. Conexión Típica para un Interruptor de 3 Fases
