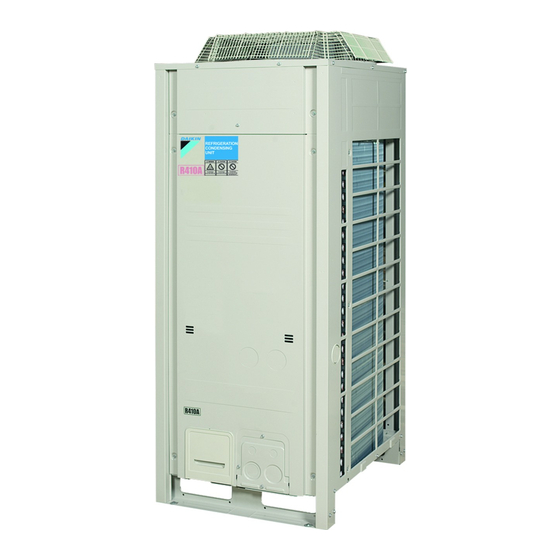

Unidad de condensación de refrigeración enfriada por aire
Ocultar thumbs Ver también para LREQ5B7Y1:

Publicidad

MANUAL DE INSTALACIÓN
Unidad de condensación de
refrigeración enfriada por aire
LREQ5B7Y1
LREQ6B7Y1
LREQ8B7Y1
LREQ10B7Y1
LREQ12B7Y1
LREQ15B7Y1
LREQ20B7Y1

Publicidad

Tabla de contenido
loading

Resumen de contenidos para Daikin LREQ5B7Y1

  • Página 1 MANUAL DE INSTALACIÓN Unidad de condensación de refrigeración enfriada por aire LREQ5B7Y1 LREQ6B7Y1 LREQ8B7Y1 LREQ10B7Y1 LREQ12B7Y1 LREQ15B7Y1 LREQ20B7Y1...
  • Página 2 2PW40200-15T...
  • Página 3 2PW40200-15T...
  • Página 4: Tabla De Contenido

    • Este documento es un manual de instalación para la unidad al circuito existente. de condensación de refrigeración enfriada por aire Daikin. Antes Una capacidad de alimentación eléctrica insuficiente o una de instalar la unidad, lea completamente este manual y siga las instalación eléctrica incorrecta puede provocar descargas...
  • Página 5: Notificación Especial Del Producto

    • Después de completar la instalación, verifique la posible presencia 8. Lugares donde se cobijan animales pequeños. de fugas de gas refrigerante. Los animales pequeños que toquen las partes eléctricas Es posible que se emitan gases tóxicos cuando se produce una pueden causar mal funcionamiento, humo o ignición.
  • Página 6: Requisitos Relativos A La Eliminación De Residuos

    Información importante en relación con el refrigerante utilizado Nota Este producto contiene gases fluorados de efecto invernadero. No No tire ninguno de los accesorios hasta terminar la instalación. vierta gases a la atmósfera. Tipo de refrigerante: R410A Tubería de Tubería de Potencial de calentamiento global (GWP): 2087,5 Abrazadera Abrazadera...
  • Página 7: Restricciones De La Unidad Interior

    • Si la condición de trabajo en la siguiente figura no se aplica, arriba para cada unidad interior. Determine la cuenta de la malla contacte a su concesionario o a Daikin directamente. del filtro basándose en el tamaño especificado por la válvula solenoide y la válvula de expansión termostática mecánica...
  • Página 8: Manipulación De La Unidad

    MANIPULACIÓN DE LA UNIDAD • Si la altura supera lo anterior, calcule h1 y h2 mostrados en la figura de abajo y añada h1/2 al espacio de servicio del lado Decida sobre la ruta de transporte. delantero y h2/2 al espacio de servicio del lado de succión. Si se va a usar un carro de horquillas, pase los brazos del carro de horquillas a través de las aperturas grandes en el fondo de la unidad.
  • Página 9: Colocación De La Unidad

    COLOCACIÓN DE LA UNIDAD TUBERÍA DE REFRIGERANTE • Asegúrese de que la unidad se instala nivelada sobre una base lo A los contratistas de los trabajos de tubería suficientemente resistente para evitar vibraciones y ruido. • Nunca abra la válvula de cierre hasta que se completen los pasos •...
  • Página 10: Selección De Material De La Tubería

    6-1 Selección de material de la tubería • Asegúrese que el lado interno y el lado externo de la tubería usada esté limpia y libre de contaminantes, tales como azufre, óxido, polvo, virutas, aceite, grasa y agua. Es deseable que la adhesión de aceite máxima en la tubería sea de 30 mg por 10 m. •...
  • Página 11: Protección Contra La Contaminación Al Instalar Tuberías

    6-2 Protección contra la contaminación al instalar 6-5 Cómo conectar las tuberías de refrigerante tuberías PRECAUCIÓN Proteja la tubería para evitar que entre humedad, suciedad, polvo, etc. en la tubería. • Además de las válvulas de cierre de gas y líquido, esta unidad Lugar Período de instalación Método de protección...
  • Página 12 Eliminación de interferencia de tubería PRECAUCIÓN Precauciones al conectar las tuberías de campo ADVERTENCIA • Realice la soldadura en la válvula de cierre del gas antes que en la Nunca retire tuberías pinzadas mediante soldadura. válvula de cierre del líquido. Si no tiene en cuenta las siguientes instrucciones podría provocar •...
  • Página 13 PRECAUCIÓN Par de apriete N•m (cierre en el sentido Tamaños de de las agujas del reloj) Aplique un producto de fijación de roscas a la base de la tapa la válvula de de la válvula y la rosca del tornillo del puerto de servicio. Eje (parte principal Tapa de Puerto de...
  • Página 14: Cableado De Obra

    CABLEADO DE OBRA LREQ15, LREQ20 Para los contratistas de instalaciones eléctricas • Asegúrese de instalar un disyuntor de filtración a tierra. El Válvula de cierre Válvula de cierre producto incorpora el equipo inversor. Con el objeto de evitar del lado de líquido del lado de gas el mal funcionamiento del disyuntor de filtración de tierra, Soldadura...
  • Página 15: Ejemplo De Cableado Del Sistema Completo

    • Nunca desmonte el termistor, sensor, etc. cuando conecte 12 Unidad interior el cableado eléctrico y el cableado de la transmisión. 13 Disyuntor de circuitos de fuga a tierra (Si lo hace funcionar con el termistor, sensor, etc. desmontado, 14 Disyuntor de circuitos de fuga a tierra puede romperse el compresor.) 15 Panel •...
  • Página 16: Procedimiento Para El Cableado De Alimentación Eléctrica

    7-3 Procedimiento para el cableado Amp. Fase Fusibles de alimentación eléctrica Tensión mínimos y frecuencia recomendados del circuito Procedimiento para el cableado de alimentación eléctrica LREQ5 3~ 50 Hz 380-415 V 12,8 A 15 A LREQ6 3~ 50 Hz 380-415 V 13,7 A 15 A LREQ8...
  • Página 17: Procedimiento Para El Cableado De Las Unidades Interiores

    Conexiones de cableado del interruptor de operación remoto • No termine el cable trenzado con soldadura. • Cuando instale un interruptor de operación remoto, fíjelo mediante Arandela cóncava la abrazadera de la manera indicada mediante el siguiente diagrama: Terminal engastado Fije el cableado del interruptor remoto al bloque de resina con...
  • Página 18: Inspección Y Aislamiento De La Tubería

    Conducto sustancias extrañas, asegúrese de usar las herramientas Efectúe el cableado cuidadosamente, de manera que el cableado dedicadas R410A. no entre en contacto con el puerto y la parte • Para asegurar que la unidad de Cuando enrute el cableado de alto voltaje (cableado de condensación soporta la presión alimentación eléctrica, cables de tierra, y cableado de salida apropiadamente y evitar la penetración...
  • Página 19: Trabajos De Aislamiento Térmico

    Puerto de servicio Tapa de orificio de salida Válvula de cierre del lado de gas de válvula de cierre Tuberías de lado de cables de tuberías Bloque del líquido Válvula de Válvula reductora de la presión cierre del lado Manguito de líquido de carga Válvula...
  • Página 20: Recarga De Refrigerante

    10. RECARGA DE REFRIGERANTE [Ajuste de temperatura de evaporación] Consulte la siguiente tabla para obtener información sobre la temperatura de evaporación. Para el contratista de relleno de refrigerante • La temperatura de evaporación se ajusta con Se usa para relleno de refrigerante R410A. conmutadores (DS1).
  • Página 21: Prueba De Funcionamiento

    e.[Precaución] [Verifique a través de la mirilla] Abra completamente las válvulas de cierre en los lados de gas y líquido prontamente. De otra manera, se podría producir una explosión de la tubería del sellado de líquido. Mirilla Lleno de Un poco de La espuma líquido espuma fluye.
  • Página 22 Pantalla • Para obtener información sobre las precauciones en el momento El contenido de una pantalla LED (H2P) es el siguiente. de la entrega, consulte el manual de instalación suministrado con cada unidad. APAGADO..Normal Pantalla LED • Tenga en cuenta que en la primera puesta en marcha de la unidad, ENCENDIDO..error (H2P) la potencia de entrada necesaria tal vez sea superior.
  • Página 24 *4PW74302-1 C 0000000K* 4PW74302-1C 2016.02...
