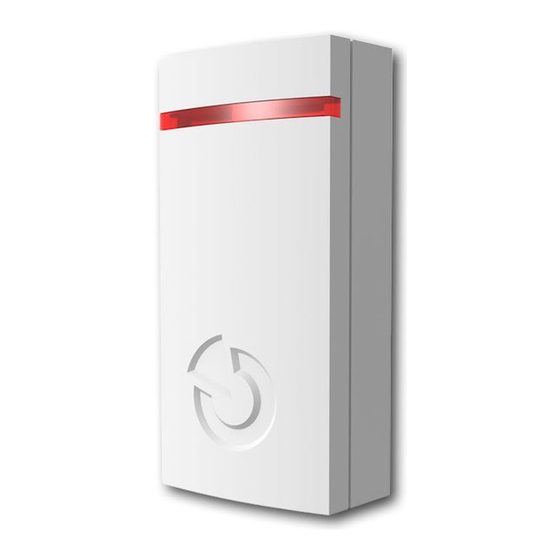

El JA-111TH es un componente del sistema JABLOTRON 100.
Sirve para medir la temperatura y enviar los datos medidos
a MyJABLOTRON. MyJABLOTRON gestiona y almacena todos los
datos para su posterior uso, por ejemplo para activar una salida PG
seleccionada, notificar por SMS sobre la superación de los límites
establecidos o la creación de gráficos de las temperaturas medidas.
Todas las funciones se programan directamente en MyJABLOTRON.
La función de control de PG se puede asignar a un máximo de 2
termómetros por panel de control. Este producto deberá ser instalado
por un técnico formado con un certificado válido emitido por
un distribuidor autorizado.
Instalación
Seleccione el lugar de instalación de acuerdo a los requerimientos
de medición de temperatura. No se recomienda la instalación del detector
cerca de fuentes de calor que afecten a la medición (radiadores,
ventiladores
eléctricos,
salidas
de
chimenea,
etc.).
El
detector
en entornos exteriores pero tiene que estar colocado dentro de una caja
adecuada con un mínimo de IP65, como por ejemplo la JA-192PL-A.
Figura 1: 1 – pestaña de la cubierta; 2 – LED indicador
1. Abra la cubierta del detector pulsando la pestaña (1).
2. Perfore los agujeros en la base de plástico para el cable BUS.
3. Inserte el cable BUS y fije la base de plástico al lugar requerido
utilizando los tornillos.
Apague siempre la alimentación cuando vaya
a conectar el detector al BUS del sistema.
4. Conecte el cable BUS a los terminales (6).
Figura 2: 3 – Sistema BUS Jablotron; 4 – LED indicador rojo; 5 – LED
indicador amarillo; 6 – terminales BUS; 7 – código de producción;
8 – botón LEARN (asignación); 9 – sensor de medición
5. Proceda de acuerdo la manual de instalación del panel de control.
Procedimiento básico:
a. Cuando se encienda el dispositivo, el LED indicador amarillo
(5) empieza a parpadear constantemente indicando que
el módulo no ha sido asignado al sistema.
b.
Acceda al software F-link, seleccione la posición requerida
en la pestaña Dispositivos y lance el modo de asignación
pulsando la opción Asignar.
c.
Pulsando en Añadir nuevos detectores BUS, seleccione
el detector JA-111TH y haga doble clic para asignarlo – el LED
indicador amarillo (5) se apagará.
6. Cierre la cubierta del detector.
Notas:
La asignación del detector al sistema es posible presionando
el botón LEARN cuando se activa el modo de asignación
o introduciendo el código de producción (7) al completo a través del
Detector de temperatura BUS JA-111TH
Detector de temperatura BUS JA-111TH
de
aire
acondicionado,
entradas
también
se
puede
instalar
software F-Link. Son necesarios todos los dígitos del código
de producción (1400-00-0000-0001).
Si quiere eliminar el detector del panel de control, bórrelo
de su posición.
Funciones
Las series de teclados JA-114E y JA-154E son capaces de mostrar
hasta 2 temperaturas actuales en la pantalla del teclado. Ver manual
de instalación del JA-10xK.
El detector tiene fijada una temperatura anti congelación de +6 °C
con histéresis de ±1 °C. Por lo tanto el detector tiene una temperatura
de activación de +5 °C. La temperatura de desactivación es de +7 °C.
Utilizando el software F-Link, es posible configurar la reacción de los
paneles de control JA-10xK (salida PG, alarma 24h, etc.) para
reaccionar a la temperatura de activación del detector. Así, la salida PG
seleccionada es controlada directamente por el panel de control.
Todas
las funciones
de los termómetros
completamente en MyJABLOTRON. El proceso de registro está
descrito en el Manual de instalación del panel de control.
Nota:
El LED rojo (4) siempre parpadea cuando se mide la temperatura
periódica y cuando se alcanza la temperatura de activación
o desactivación (6 °C).
MyJablotron
Todos
los
termómetros
almacenados y mostrados en la pestaña Termostatos y Termómetros
en
MyJABLOTRON.
Las
automáticamente cada 5 minutos. Las temperaturas se muestran
en un gráfico con línea temporal ajustable. Es posible exportar los
datos de las gráficas en diferentes formatos para su posterior
procesado.
La función gráfica le permite comparar temperaturas
de dos termómetros diferentes o diferentes períodos de tiempo (solo
disponible en la aplicación móvil MyJABLOTRON).
La app ofrece las siguientes funciones:
Control de PG por temperatura medida
Utilizando MyJABLOTRON, es possible configurar la activación
de una salida PG a través de la temperatura medida por
un termómetro. La salida PG seleccionada se controla remotamente
desde
MyJABLOTRON,
por
comunicación externa estable para su correcto funcionamiento.
Si esta función está seleccionada, el usuario puede utilizar
un deslizador para ajustar la temperatura deseada que activará
la salida PG. Estos ajustes están localizados en la pestaña
Termostatos y Termómetros.
La vinculación del termómetro con una salida PG la realiza el técnico
de servicio en la sección Gestión de instalaciones
MyCOMPANY. Seleccione el panel de control, entre en la pestaña
Dispositivos, pulse el símbolo de la rueda dentada en el termómetro
y seleccione la salida PG que deberá ser controlada por la temperatura
medida. Utilice el deslizador para ajustar la temperatura de activación
deseada. Esta creación del vínculo se indica a través de un símbolo PG
en la posición del termómetro.
¡Advertencia
! La salida PG debe ser configurada con las funciones
ON/OFF o Impulso (configurable en el software F-Link).
Notas
:
Establecer el enlace y controlar la salida PG por la temperatura
medida también se puede hacer en las app móvil MyCOMPANY
y MyJABLOTRON.
Esta función puede ser configurada para un máximo de 2
termómetros asignados al panel de control (la suma de los
termómetros inalámbricos y por BUS).
Se necesita conexión a través de los comunicadores GSM y LAN
para
asegurar
que
MyJABLOTRON funciona correctamente.
Debido a que las salidas PG son controladas a través de una app
externa, no podemos garantizar el correcto funcionamiento
en todas las circunstancias. Cuando se pierde la comunicación
con MyJABLOTRON, el estado de la salida PG permanece sin
cambios hasta que la comunicación se reestablece. Este es el
motivo por el que recomendamos utilizar una salida PG controlada
por la función IMPULSO para configurar un tiempo de activación
de 2:00:00. La salida PG estará controlada por comandos desde
MyJABLOTRON. Si la conexión se pierde, la activación de la salida
PG estará limitada al tiempo de activación de la función IMPULSO.
La histéresis de activación de una salida PG es de +/- 1°C.
La salida PG estará activada cuando la temperatura medida esté
1°C por debajo de la temperatura de activación. La desactivación
se producirá cuando esta temperatura sea superada en 1°C.
1 / 2
pueden utilizarse
y
sus
temperaturas
medidas
temperaturas
son
almacenadas
este
motive
es
necesario
en la app
el
control
de
la
salida
PG
MNG52805
son
una
desde
