MANUAL DE INSTALACIÓN
AIRE ACONDICIONADO
• Lea este manual de instrucciones completamente antes de instalar el producto.
• El trabajo de instalación debe realizarse de acuerdo con el Reglamento Eléctrico
nacional y únicamente por personal autorizado.
• Después de leer completamente este manual de instalación, guárdelo para
futuras consultas.

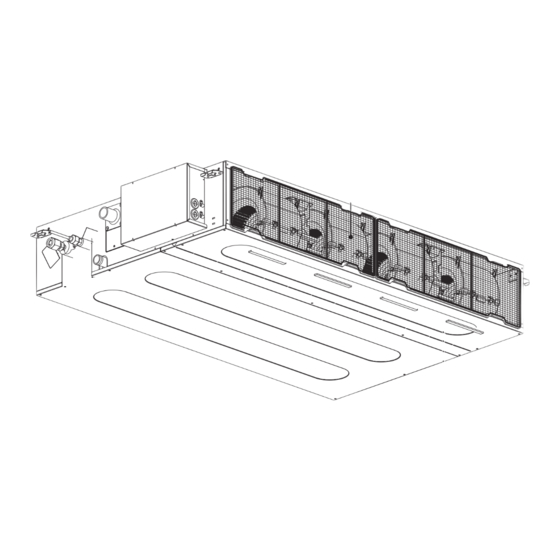

TIPO: Conducto oculto en el techo - Estática baja
www.lg.com
Publicidad
Tabla de contenido
Manuales relacionados para LG Multi V
Resumen de contenidos para LG Multi V
- Página 1 • El trabajo de instalación debe realizarse de acuerdo con el Reglamento Eléctrico nacional y únicamente por personal autorizado. • Después de leer completamente este manual de instalación, guárdelo para futuras consultas. TIPO: Conducto oculto en el techo - Estática baja www.lg.com...
-
Página 2: Tabla De Contenido
Aire acondicionado de Tipo Duto Manual de instalación ÍNDICE Trabajos de instalación Componentes de instalación Herramientas necesarias Instalación componentes..3 Precauciones de seguidad ..4 o Nivel Introducción o Cuatro tornillos modelo "A" & o Destornillador Selección de la mejor o Taladro eléctrico fijaciones de plástico ubicación ........7 o Cable de conexión... -
Página 3: Instalación Componentes
Instalación Componentes Instalación Componentes Orificios de salida de aire Filtros de aire Rejillas de entrada de aire Caja de control Wired Remote Controller Arandela para Abrazadera Aislamiento Manguera Abrazadera abrazadera de Nombre (plástica) para ajuste de drenaje metálica Otros suspensión Cantidad 1 und. -
Página 4: Precauciones De Seguidad
Precauciones de seguridad Precauciones de seguridad Para evitar lesiones al usuario o a otras personas y daños materiales, debe seguir las siguientes instrucciones. n Lea estas instrucciones antes de instalar el aire acondicionado. n Observe las precauciones especificadas en este manual, ya que incluyen indicaciones importantes relacionadas con la seguridad. -
Página 5: Operación
Precauciones de seguridad No modifique ni extienda el No deje funcionando el aire Tenga cuidado al desembalar cable de alimentación. acondicionado durante e instalar el aparato. mucho tiempo cuando la humedad sea muy alta y haya una puerta o ventana abierta. - Página 6 Precauciones de seguridad PRECAUCIÓN Compruebe siempre las Instale la manguera de Instale el aparato bien fugas de gas (refrigerante) drenaje para asegurarse de nivelado. después de la instalación o que el agua se drena reparación del aparato. correctamente. • Niveles bajos de refrigerante •...
-
Página 7: Instalación
Instalación Instalación Selección de la mejor ubicación Unidad interior Agujero de inspección Vista superior (unidad: mm) Caja de control (600 x 600) Instale el aire acondicionado en una ubicación que cumpla las siguientes condiciones: • La ubicación debe poder soportar fácilmente una carga que exceda cuatro veces el peso de la unidad interior. -
Página 8: Dimensiones Del Techo Y Situación Del Perno De Suspensión
Instalación Dimensiones del techo y situación del perno de suspensión Instalación de la unidad Instale la unidad correctamente en el techo. UBICACIÓN DEL TORNILLO DE SUJECCIÓN • Coloque una lona de unión entre la unidad y el conducto para absorber la vibración excedente. •... -
Página 9: La Instalación De La Unidad Interior
Instalación La instalación de la unidad interior • Seleccione y marque la posición para los pernos • Inserte el anclaje de fijación y la arandela en los de sujeción. pernos de suspensión para fijar los pernos de • Taladre el orificio para el anclaje de fijación en el suspensión en el techo. - Página 10 Instalación PRECAUCIÓN : Una vez confirmadas las condiciones anteriores, prepare el cableado como sigue: 1) Nunca deje de tener una corriente individual especial para el aire acondicionado. Con respecto al método de cableado, siga los pasos del diagrama de circuito colocado en el interior de la cubierta de control.
-
Página 11: Nombre Y Función De
Instalación Nombre y función de las piezas • Conducto tipo de baja estática en caso de succión Filtro de aire posterior. Salida de aire Panel posterior • Conducto tipo de baja estática en caso de succión inferior. En este caso, cambiar la posición de la parte trasera del panel y como doblar la parte inferior de modo que coincidirá... -
Página 12: Comprobación Del Drenaje
Instalación AISLAMIENTO, OTROS Aisle completamente la junta y los tubos Todos los aislamientos térmicos deben cumplir los requisitos locales. AISLAMIENTO TÉRMICO UNIDAD INTERIOR Unión para tubería de gas Aislador térmico para los tubos del refrigerante (No incluido) Aislador térmico para tuberías Tubería refrigerante y aislador (No incluido) térmico (No incluido) -
Página 13: Vista Frontal
Instalación PRECAUCIÓN 1. La inclinación de instalación de la unidad interior es muy importante para el drenaje del aparato acondicionador de aire con conductos. 2. El grosor mínimos del aislante para el tubo conector será de 19 mm. Vista frontal •... -
Página 14: Instalación Del Control Remoto Por Cable
Instalación PRECAUCIÓN : Distancia soporte La manguera de drenaje de suspensión Incl i n aci ó n abrazadera del soporte Máx.: 300 mm suministrada no debería ser 1~15 m de suspensión 1/50~1/100 curvada, ni atornillada. Abrazadera metálica El curvado o atornillado de la manguera puede causar una fuga Manguera de drenaje flexible de agua. -
Página 15: Ajuste Del Interruptor Dip
(Consola) la aleta lateral abajo Tropical model Selección de región Selección de región tropical Modelo general DESACT Etc. Repuesto PRECAUCIÓN Para modelos Multi V, los interruptores Dip switch 1, 2, 6, 8 deben ponerse en OFF. Manual de Instalación 15... -
Página 16: Ajuste Del Control De Grupos
Instalación Ajuste del control de grupo 1. Control de grupo 1 Control remoto por cable 1 + unidades interiores estándar Sistema de red LGAP Esclavo Maestro Esclavo Esclavo Señal 12 V Mensaje de error en pantalla Conecte sólo la señal serie y las líneas GND en la unidad interior esclava Maestro Interruptor DIP en PCB (unidades interiores de tipo cassette y conducto) - Página 17 Instalación 5. Si se produce algún fallo en la unidad interior, se mostrará en el control remoto con cable. Con excepción de la unidad interior averiada, se puede controlar cualquier otra unidad interior. 6. En el caso de control de grupo, se pueden usar las funciones siguientes. - Selección de opciones de funcionamiento (funcionamiento/parada/modo/ajuste de temperatura) - Control de caudal (Alto/Medio/Bajo) - No es posible con algunas funciones.
-
Página 18: Conexión Mixta Con Unidades Interiores Y Unidad De Entrada De Aire Exterior
Instalación 3. Control de grupo 3 Conexión mixta con unidades interiores y unidad de entrada de aire exterior Sistema de red LGAP Signal Maestra esclava Maestra esclava 12 V Display Error Message Maestra Maestra estándar y una unidad de entrada de aire exterior, separe la unidad de entrada de aire exterior con unidades estándar. -
Página 19: Control Remoto
Instalación 4. 2 Control remoto Control remoto por cable 2 + Unidad interior 1 Sistema de red LGAP Maestro Mensaje de error en pantalla Maestro Esclava 1. Se pueden conectar dos controles remotos con una unidad interior. 2. Se puede conectar cada tipo de unidad interior con dos controles remotos. 3. -
Página 20: Accesorios Para El Ajuste De Control De Grupos
Instalación 5. Accesorios para el ajuste de control de grupos Se puede ajustar el control de grupos con las utilización de los accesorios siguientes. 2 unidades interiores + control remoto por cable 1 unidades interiores + 2 controles remotos por cable ❈... -
Página 21: E.S.P Mesa
E.S.P Mesa (Unit : CMM) ARNU05GL1G2, ARNU07GL1G2, ARNU09GL1G2 Presión estática(mmAq(Pa)) Valor de ajuste 0 (0) 1 (10) 2 (20) 3 (29) 4 (39) 5 (49) 5.03 5.60 4.85 6.19 5.44 4.57 6.79 6.05 5.17 7.41 6.67 5.80 4.80 8.05 7.31 6.43 5.44 8.71... - Página 22 Unidad interior...
