Inspección Del Calentador; Patrón De La Llama Del Piloto - DESA Heating Products 10542 Manual De Instrucciones

18
Revise frecuentemente los patrones de la llama del
piloto y de la llama del quemador.
PATRÓN DE LA LLAMA DEL PILOTO
La figura 23 muestra un patrón correcto de la llama
del piloto. La figura 24 muestra un patrón inco-
rrecto de la llama del piloto. La llama incorrecta
del piloto no toca el termopar. Esto hará que el
termopar se enfríe. Cuando el termopar se enfríe,
el calentador se apagará.
Si el patrón de la llama del piloto es incorrecto,
como se muestra en la figura 24
• apague el calentador (consulte Para cerrar el
gas hacia el aparato, en la página 16 ó 18)
• consulte Solución de problemas, en la página 20
Nota: La llama del piloto en las unidades de gas
natural presentarán una ligera curva, pero la llama
deberá ser azul, sin colores amarillo ni naranja.

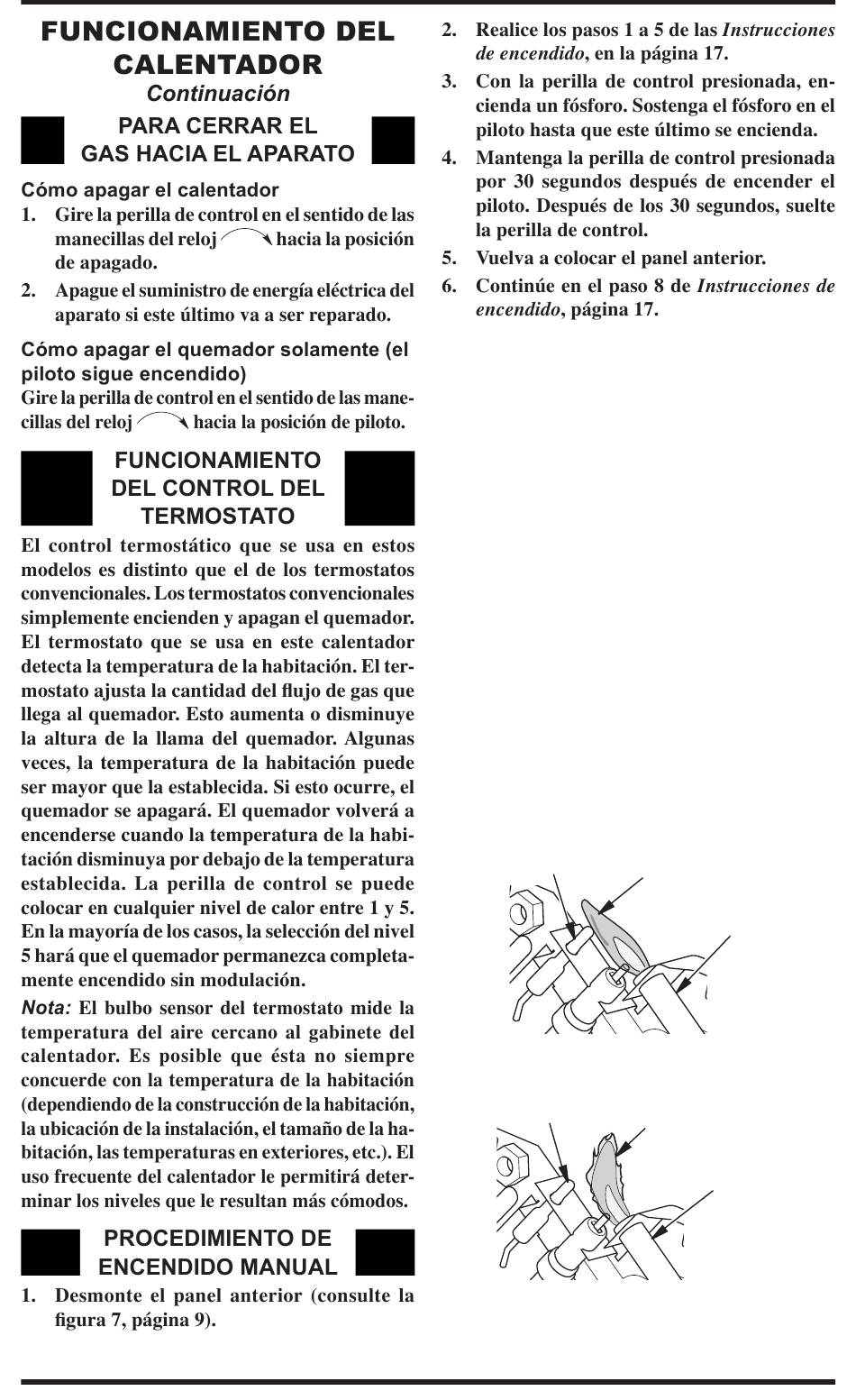

Figura 23. Patrón correcto de la llama del
Figura 24. Patrón incorrecto de la llama
www.desatech.com
INSPECCIÓN DEL
CALENTADOR
Termopar
Llama azul
piloto
Termopar
Llama amarilla
del piloto
Quemador
del piloto
Quemador
del piloto
113680-02B
