Watlow EZ-ZONE PM Express Serie Manual Del Usuario

Publicidad

Enlaces rápidos

EZ-ZONE
Manual del usuario
Controlador PID
1241 Bundy Boulevard., Winona, Minnesota USA 55987
Teléfono: +1 (507) 454-5300, fax: +1 (507) 452-4507 http://www.watlow.com
0600-0065-0007 Rev. C
Mayo de 2009
Garantía
®
El EZ-ZONE
PM se fabrica de acuerdo con
los procesos registrados de ISO 9001 y está
respaldado por una garantía de tres años al primer
comprador para su uso, siempre y cuando las
unidades no hayan sido mal aplicadas. Dado que
Watlow no tiene control sobre el empleo de estas,
a veces incorrecto, la empresa no puede garantizar
que no haya fallas. Las obligaciones de Watlow
bajo esta garantía están limitadas, a discreción de
Watlow, al reemplazo o a la reparación de la uni-
dad, o a la restitución del precio de compra o de
las partes que, una vez inspeccionadas, demues-
tren estar defectuosas dentro del período cubierto
especificado. Esta garantía no cubre daños pro-
ducidos por transporte, alteración, uso indebido,
abuso o malos tratos. El comprador deberá utilizar
partes Watlow para conservar
todas las clasificaciones enumeradas.
Asistencia técnica
Si encuentra algún problema con el controlador
Watlow, consulte su información referente a la
configuración, para verificar que las opciones
seleccionadas son las correspondientes a su
aplicación: entradas, salidas, alarmas, límites,
etc. Si el problema persiste, puede obtener
asistencia técnica del representante local de
Watlow en su área (consulte la cubierta posterior),
enviando su pregunta por correo electrónico
a wintechsupport@watlow.com o marcando
+1 (507) 494-5656 entre las 7 a.m. y 5 p.m.,
Hora Estándar del Centro. Pregunte por un
ingeniero de aplicaciones. Al llamar, sírvase
tener a mano la siguiente información:
• Número completo del modelo
• Toda la información de configuración
• Manual del usuario
• Página de fábrica
Autorización de devolución de material (RMA o
"Return Material Authorization")
1. Llame a Servicio al cliente de Watlow al (507)
454-5300, para obtener el número de la autor-
ización para devolver material (RMA) antes de
devolver cualquier artículo para reparación. Si
no sabe por qué falló el producto, póngase en
contacto con un Ingeniero de Aplicaciones o
Gerente de Producto.
Watlow Winona, Inc. posee los derechos de
autor del Manual del usuario del Controlador
EZ-ZONE PM, © diciembre de 2008. Todos los
derechos reservados. EZ-ZONE PM está cubierto
por la patente de EE.UU. N.º 6,005,577 y Patentes
pendientes.
®
PM Express
SATISFACTION
ISO 9001
Registered Company
Winona, Minnesota USA
Hecho en los EE.UU.
Resumen

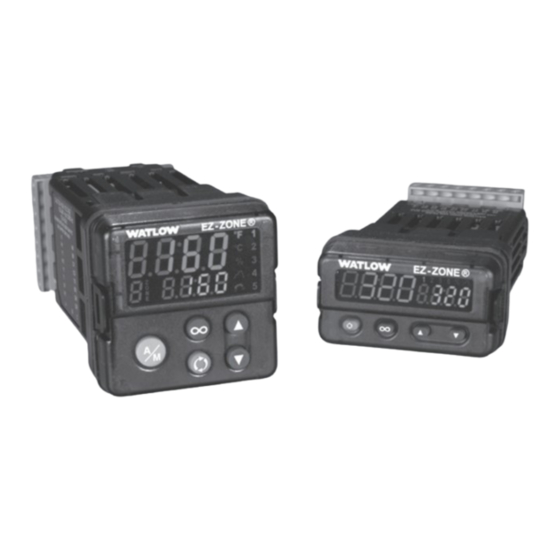

Los controladores EZ-ZONE PM resuelven sus
requisitos de bucle térmico además de reducir
el costo de poseer un bucle de control. Puede
solicitar este control como un controlador PID de
bucle único con salida de energía de alto amperaje
ya sea en un 16.
º
o 32.
º
empaque de montaje en el
panel DIN. Esto facilita enormemente la solución
de los problemas relacionados con los requisitos
térmicos del sistema. Debido a que la familia de
controles EZ-ZONE son sumamente escalables,
usted paga únicamente por lo que necesita. Si
está buscando un controlador PID de bucle único
o múltiple, un controlador de límite alto/bajo o
un controlador integrado (PID y límite), la familia
de controladores EZ-ZONE cubrirá todas sus
necesidades. Ingrese a http://www.watlow.com
para obtener más información acerca de la familia
de controladores EZ-ZONE. Para este control
particular, las comunicaciones en serie se logran
mediante el protocolo de Bus estándar de Watlow.
Si surge la necesidad de conectar en red sus con-
troles y comunicarse con otros protocolos cono-
®
cidos, tales como Modbus RTU/TCP
, EtherNet/
IP
TM
o DeviceNet
TM
, analice la posibilidad de usar
la Interfaz/Puerto de enlace EZ-ZONE para Usuario
remoto (RUI/GTW).
Información de seguridad
A lo largo de este manual se utilizan los símbolos de
nota, precaución y advertencia para alertarle sobre
información importante de operación y seguridad.
Una "NOTA" es un mensaje corto que alerta al
lector sobre algún detalle de importancia.
Un aviso de seguridad, "PRECAUCIÓN", aparece con
información de importancia para proteger su equipo y
funcionamiento. Sea especialmente cuidadoso en leer
y seguir todas las precauciones que correspondan a
su aplicación.
Un aviso de seguridad, "ADVERTENCIA", contiene
información de importancia para la protección contra
daños de usted, otras personas y del equipo. Preste
especial atención a todas las advertencias relativas
a su aplicación.
El símbolo de peligro por electricidad,
dentro de un triángulo) precede a una manifestación
de seguridad de PRECAUCIÓN o ADVERTENCIA
sobre peligro de descargas eléctricas. A continuación
encontrará explicaciones adicionales:
Símbolo
TOTAL
CUSTOMER
3 Year Warranty
1 2
3 4
Instalación y cableado
Dimensiones 1/32 DIN
15.9 mm
0.63 in
22.4 mm
(0.88 in)
(un rayo
Explicación
PRECAUCIÓN: adver-
tencia o peligro que
requiere una explicación
adicional a la que puede
proporcionarse en la eti-
queta. Para obtener más
información, consulte el
manual del usuario.
Producto sensible a
ESD (descargas elec-
troestáticas); utilice las
técnicas de conexión a
tierra y manipulación
adecuadas cuando
instale o de servicio al
producto.
Unidad protegida por
aislamiento doble/
reforzado para evitar
peligro de descarga
eléctrica.
No lo tire a la basura,
utilice las técnicas de
reciclado apropiadas
o consulte con el
fabricante acerca del
modo de disposición
correcto.
La unidad puede recibir
energía tanto con voltaje
de corriente alterna (CA)
como con voltaje de
corriente continua (CC).
101.6 mm
4.00 in
31.2 mm
30.9 mm
1.23 in
1.22 in
Lateral
Parte superior
45.2 mm
(1 .78 in)
Separación recomendada del panel
Grosor del panel de 1 .53 a 9.52 mm
(de 0.060 a 0.375)
21 .6 mm
(0.85 in)
Recorte máximo de 1/32 DIN
La unidad es un
dispositivo clasificado
de acuerdo con Under-
writers Laboratories®.
Ha sido evaluada con
respecto a los requisitos
de los Estados Unidos
y Canadá para Equipos
de control de procesos.
UL 61010 y CSA C22.2
N.º 61010. Expediente
E185611 QUYX, QUYX7.
Consulte:
www.ul.com
La unidad es un
dispositivo clasificado
de acuerdo con Under-
writers Laboratories®.
Ha sido evaluada con
respecto a los requisitos
de los Estados Unidos
y Canadá para Ubica-
ciones peligrosas Clase
1 División II Grupos
A, B, C y D. ANSI/ISA
12.12.01-2007. Expe-
diente E184390 QUZW,
QUZW7. Consulte:
www.ul.com
La unidad cumple con
las directivas de la Un-
ión Europea. Consulte la
Declaración de Confor-
midad para obtener más
información acerca de
las directivas y normas
de conformidad.
La unidad ha sido
revisada y aprobada
por Factory Mutual
como un dispositivo
de límite de tempera-
tura de acuerdo con la
norma FM Class 3545.
Consulte:
www.fmglobal.com
La unidad ha sido
revisada y aprobada por
CSA International para
su uso como Equipo
regulador/indicador de
temperatura de acuerdo
con CSA C22.2 N.º 24.
Consulte:
www.csa-
international.org
53.3 mm
2.10 in
Frente
21 .6 mm
(0.85 in)
