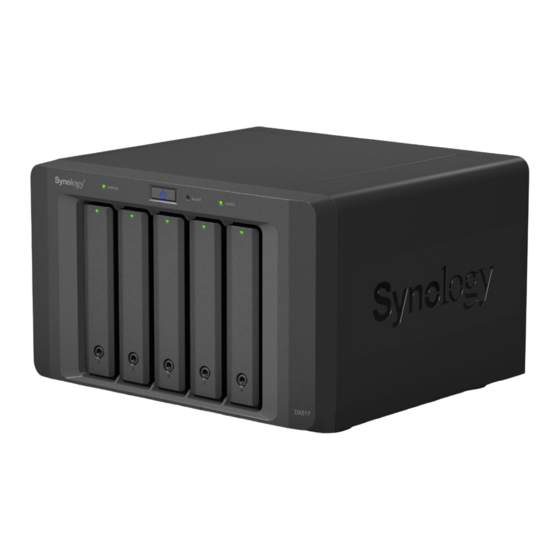

Unidad de expansión DX517
Guía de instalación del hardware

Publicidad

Tabla de contenido
loading

Manuales relacionados para Synology DX517

Resumen de contenidos para Synology DX517

  • Página 1 Unidad de expansión DX517 Guía de instalación del hardware...

  • Página 2: Tabla De Contenido

    Instrucciones de seguridad Capítulo 2: Configuración del hardware Herramientas y piezas para la instalación de discos Instalar discos Conexión con Synology DiskStation Sustituir el ventilador del sistema Confirmación de la conexión y administración de espacios de almacenamiento Más información Apéndice A: Especificaciones Apéndice B: Tabla de indicadores LED...

  • Página 3: Antes De Comenzar

    Capítulo Antes de comenzar Gracias por comprar este producto Synology. Antes de configurar su nueva unidad de expansión, debe comprobar el contenido del paquete para asegurarse de que ha recibido los siguientes elementos. Asegúrese también de leer detenidamente las instrucciones de seguridad para evitar lesionarse o dañar su unidad de expansión.

  • Página 4: Unidad De Expansión En Un Vistazo

    Bandeja de discos Instale los discos (discos duros o discos de estado sólido) aquí. Puerto de alimentación Conecte aquí el cable de alimentación de CA. Conecte Synology DiskStation aquí. Para ver la lista de modelos Puerto de expansión Parte compatibles, consulte Especificaciones.

  • Página 5: Instrucciones De Seguridad

    Instrucciones de seguridad Manténgase alejado de la luz solar directa y de productos químicos. Asegúrese de que no haya cambios bruscos de temperatura y humedad en el entorno. Coloque el producto con el lado adecuado hacia arriba en todo momento. No lo coloque cerca de líquidos.

  • Página 6: Configuración Del Hardware

    Herramientas y piezas para la instalación de discos • Un destornillador • Al menos un disco SATA de 3,5” o 2,5” (visite www.synology.com para ver modelos de discos compatibles). Advertencia: Si instala un disco que contenga datos, el sistema lo formateará y borrará todos los datos existentes.
  • Página 7 3 Cargue las unidades en las bandejas de discos: • Para discos de 3,5": Retire los paneles de fijación de los laterales de la bandeja de discos. Coloque los discos en la bandeja de discos. A continuación, inserte los paneles de fijación para inmovilizar el disco en su sitio.
  • Página 8 5 Presione el tirador hasta que quede a ras con el panel frontal para mantener la bandeja del disco en su sitio. 6 Introduzca la llave de la bandeja de discos en la cerradura, gire la llave hacia la derecha para bloquear el tirador de la bandeja de discos y, a continuación, retire la llave.

  • Página 9: Conexión Con Synology Diskstation

    1 Conecte un extremo del cable de alimentación al puerto de alimentación de la unidad de expansión y el otro extremo a la toma de corriente. 2 Conecte el cable de expansión a los puertos de expansión del DX517 y a Synology DiskStation: Después de finalizar conexión, el DX517 se activará o desactivará automáticamente cuando la DiskStation conectada se encienda o se apague.

  • Página 10: Sustituir El Ventilador Del Sistema

    Sustituir el ventilador del sistema El indicador LED de alerta del DX517 se iluminará de color naranja estático si alguno de los ventiladores del sistema no está funcionando. Siga los pasos que se indican a continuación para sustituir el ventilador averiado por uno nuevo.

  • Página 11: Confirmación De La Conexión Y Administración De Espacios De Almacenamiento

    4 Extraiga los ventiladores averiados desconectando el cable del ventilador de los conectores. 5 Conecte los cables de los ventiladores nuevos a los conectores y apriete los tornillos que ha extraído en el paso 3. Confirmación de la conexión y administración de espacios de almacenamiento 1 Inicie sesión en DiskStation Manager (DSM) de la unidad de DiskStation principal.

  • Página 12: Más Información

    Limitaciones: Antes de utilizar esta unidad de expansión, consulte las siguientes limitaciones. • La unidad de expansión solo puede conectarse a una única unidad Synology DiskStation a la vez. • Los datos de algunos paquetes de DSM solo pueden almacenarse en la unidad de expansión si crea un volumen ampliado en ella.

  • Página 13: Especificaciones

    Apéndice Especificaciones Elemento DX517 Tipo de disco compatible SATA de 3,5”/2,5” x 5 Nº de puerto de expansión Capacidad interna máxima sin 50TB (5 x HDD de 10 TB) procesar Disco intercambiable en Sí caliente Tamaño (alto x ancho x largo)

  • Página 14: Tabla De Indicadores Led

    Avería del ventilador del sistema ALERTA Desactivado Ventilador del sistema normal Verde Estático Conectado a Synology DiskStation eSATA Desactivado No conectado a Synology DiskStation Estático Disco listo e inactivo Verde Intermitente Accediendo al disco Estado de la unidad (en bandejas) Naranja Estático...
