5. CONECTIVIDAD Y FUNCIONES

DeeJay Trim 4&6 incorpora diversos conectores en sus caras frontal y trasera, junto con una
gran variedad de controles útiles. Puedes utilizar los conectores para conectar diversos
dispositivos, según se indica en los diagramas siguientes.

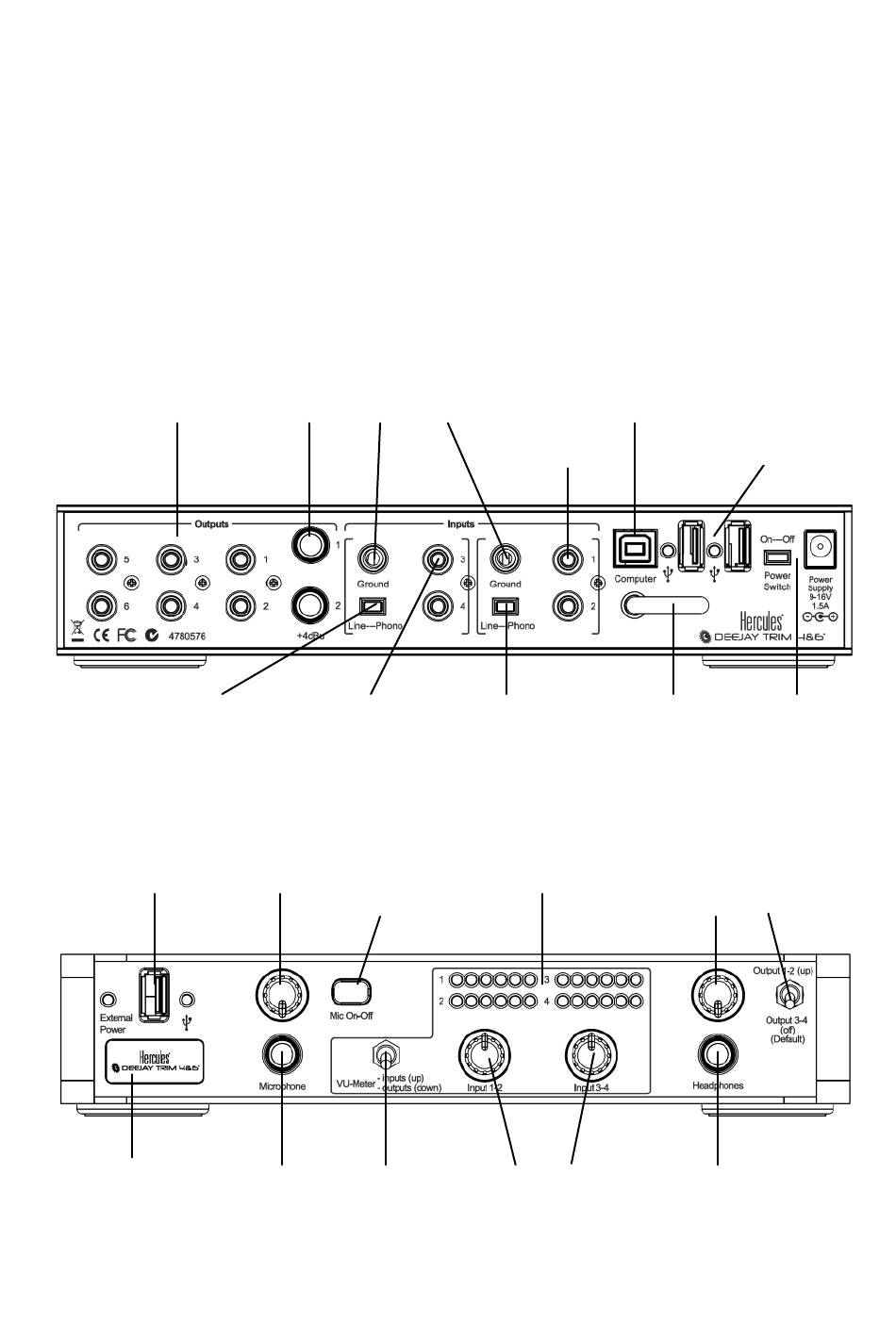

5.1. Perspectiva general

Cara trasera:

Salidas RCA
5-6, 3-4, 1-2
Interruptor de línea/phono
para entradas 3-4

Cara frontal:

Rueda de control de
Puerto USB
volumen del micrófono
con LED
Indicador de
estado de
corriente
encendida
/apagada
10/24
Salidas jack Tornillos de puesta a
de 1/4" 1-2 tierra de phono
Entradas RCA
3-4
Botón Mic On-Off
Conector de Interruptor de
micrófono medidor visual
Conector USB
al ordenador
Entradas RCA
1-2
Interruptor de Gancho para el
línea/phono para cable USB del
entradas 1-2 ordenador
Medidor visual de
4 canales
Ruedas de control
"de corte" de
preamplificación
Puertos USB con
LED
Interruptor y
conector de
corriente
Interruptor y volumen
de auriculares
Conector de
auriculares
