Croquis acotados
12.1 Dibujos dimensionales

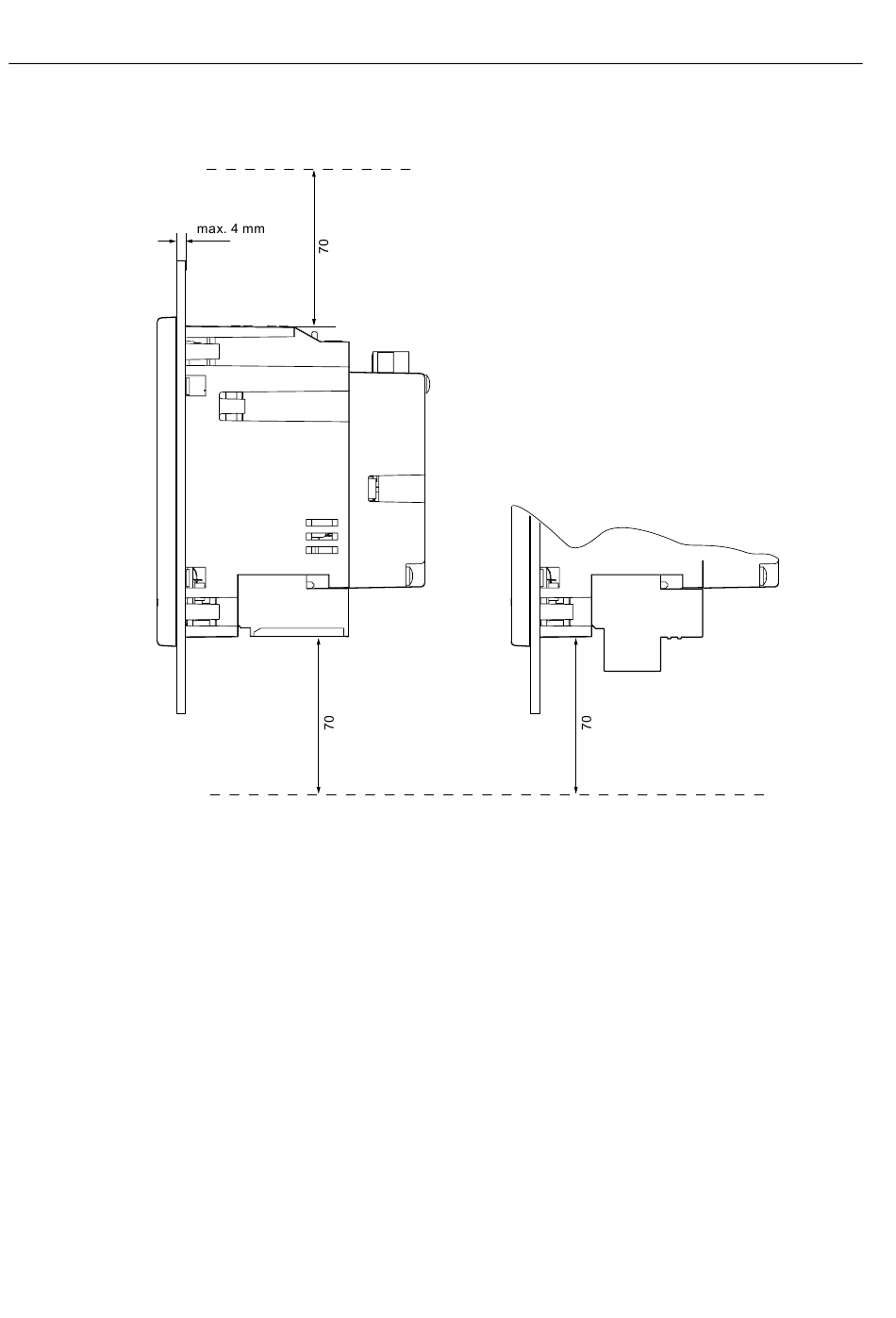

Distancias de separación
Figura 12-5
Se deben respetar las distancias de separación indicadas para las salidas de cables y de
ventilación.
172
Distancias de separación, modelo con bornes de tornillo (a la izd. en la figura), modelo
con conexiones para terminales de ojal (a la dcha. en la figura)
Manual de producto, 02/2008, A5E01168664C-02
SENTRON PAC3200
