Resumen de contenidos para Weintek mTV-100

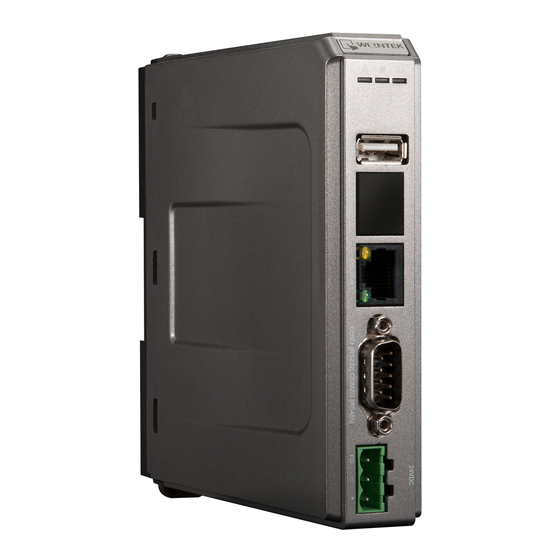

- Página 1 Manual Usuario mTV-100 Guía de puesta en marcha...
-
Página 2: Tabla De Contenido
Indice Especificaciones ..................... 1 Dimensiones ....................2 Conexión puertos COM................3 Puerto USB Host y ranura tarjeta SD ............3 Puerto Ethernet ................... 3 Interruptores DIP ..................3 Indicador LED ....................4 Batería CR1225 .................... 4 Alimentación ....................4 Salida HDMI ....................6 Configuración del Sistema.................. -
Página 3: Especificaciones
mTV Manual del Usuario 1 Especificaciones Características Salida HDMI Alta Resolución HD 720p Puerto Ethernet Port 1 Gigabit Diseño compacto y montaje en carril DIN Memoria Flash 256MB incorporada Ranura tarjeta SD para almacenamiento Un Puerto USB Host ... -
Página 4: Dimensiones
mTV Manual del Usuario 1.1 Dimensiones Vista Lateral Vista Lateral Vista Frontal Vista superior Vista inferior Puerto USB Host HDMI Puerto Ethernet Ranura tarjeta SD Com1 RS232, Com2 RS485 2W/4W, Interruptor DIP Com3 RS485 Conector alimentación Botón Reset V1.0.0... -
Página 5: Conexión Puertos Com
mTV Manual del Usuario 1.2 Conexión puertos COM COM2 RS-485 Simbolo COM1 RS-232 COM3 RS-485 PIN# Data+ Datos+ Datos recibidos Datos transmitidos Data- Datos- Tierra de la señal Datos+ Datos- 1.3 Puerto USB Host y ranura tarjeta SD El puerto USB 2.0 soporta dispositivos USB como ratones, teclados, impresoras, lectores de códigos de barras, y memorias USB. -
Página 6: Indicador Led
mTV Manual del Usuario 1.6 Indicador LED Los indicadores LED muestran el estado del funcionamiento del HMI. Alimentación (Naranja) Indica el estado de la alimentación. CPU (Verde) Indica el estado de la CPU. Indica el estado de las comunicaciones, parpadea durante Comunicaciones (Azul) la comunicación. - Página 7 mTV Manual del Usuario Nota: Conecte la línea positive DC al terminal “+”y el neutro al terminal “-”. V1.0.0...
-
Página 8: Salida Hdmi
A continuación se muestran diferentes formas de conectar el cable HDMI. Conexión a monitor DVI. Utilice un convertidor HDMI-a-DVI para conectar el monitor. Nota: El mTV-100 soporta una resolución de 1280x720p, por favor use un convertidor a monitor DVI. Conexión directa a monitor HDMI. - Página 9 Manual del Usuario Utilice un divisor HDMI para conectar varios monitores HDMI. Use un conmutador HDMI para conectar dos mTV-100 a un solo monitor HDMI. Nota: Si no conecta un repetidor, la longitud máxima del cable HDMI será de 15 mts. Para distancias más largas deberá...
-
Página 10: Configuración Del Sistema
mTV Manual del Usuario 2 Configuración del Sistema La primera vez que ponga el sistema en marcha, complete por favor los siguientes ajustes del sistema. Una vez finalizados, los ficheros del proyecto designados usando Easybuilder ya se podrán usar en el HMI. 2.1 Barra de herramientas del sistema Después de reinicar el HMI, los usuarios podrán ajustar el sistema con la [Barra de Herramientas del Sistema] situada en la parte inferior de la pantalla. -
Página 11: Información Del Sistema
mTV Manual del Usuario 2.2 Información del Sistema Versión: Muestra la versión del sistema del Red: Muestra información de la red y la HMI. dirección IP. Configuración del Sistema Establezca o modifique los parámetros del sistema. Entre la contraseña para mayor seguridad. - Página 12 mTV Manual del Usuario [Contraseña para entrar en el sistema] [Contraseña para cargar el proyecto] [Contraseña para descargar el proyecto] [Contraseña para cargar datos históricos] Historia ■ Borra los datos históricos en el HMI. [Receta] / [Log de Evento] / [Log de datos] V1.0.0...
-
Página 13: Actualizar El Firmware
mTV Manual del Usuario Nombre del HMI ■ Miscelánea ■ Establece un nombre identificar al HMI Ajustes relevantes para el proceso de para identificarlo en los procesos de descarga. carga/descarga y evitar tener que recordar la dirección IP de cada HMI. Configuración del Firmware ■... - Página 14 INVTEK Electrónica Industrial, SL • C/. Progreso, 2 • 28906 Getafe Tel.: 910 375 467 • www.invtek.es • info@invtek.es...
