2. Компоненты комплекта
2.1 Приемник AT-7000-RЕ
Приемник AT-7000-RE обнаруживает сигнал, создаваемый передатчиком AT-7000-TE в проводах,
используя ШТЫРЕВОЙ ДАТЧИК или СМАРТ-ДАТЧИК, и отображает эту информацию на
полноцветном ЖК-дисплее TFT.
Активное отслеживание с помощью сигнала, создаваемого передатчиком AT-7000-TE.
СМАРТ-ДАТЧИК работает с помощью сигнала на 6 кГц, идущего по проводам под напряжением
(выше 30 В постоянного/переменного тока), и указывает положение провода, а также его
направление относительно приемника. СМАРТ-ДАТЧИК не предназначен для работы с системами
без напряжения; для таких систем следует использовать ШТЫРЕВОЙ ДАТЧИК в режиме
обесточивания.
ШТЫРЕВОЙ ДАТЧИК можно использовать как на проводах под напряжением, так и не под ним.
Он пригоден для отслеживания общего характера, отслеживания в ограниченных пространствах,
обнаружения выключателей, выявления проводов в пучках или в соединительных коробках.
ШТЫРЕВОЙ ДАТЧИК устанавливает точное положение провода, сообщая о силе обнаруженного
сигнала звуком и визуально, но в отличие от СМАРТ-ДАТЧИКА он не предоставляет направления
или ориентации провода.
Примечание: Приемник НЕ сможет обнаруживать сигналы от провода в металлическом
кабелепроводе или экранированного кабеля. Альтернативные способы отслеживания
можно найти в главе «Особые способы применения», раздел 4.4. «Отслеживание проводов в
металлических кабелепроводах».
СМАРТ-ДАТЧИК
(Задняя сторона)
РУКООГРАДИТЕЛЬ
КНОПКА NCV
Режим бесконтактного
напряжения
КЛАВИШИ НАВИГАЦИИ
ПО 4 НАПРАВЛЕНИЯМ
КОРПУС С РЕЗИНОВЫМ
ПОКРЫТИЕМ

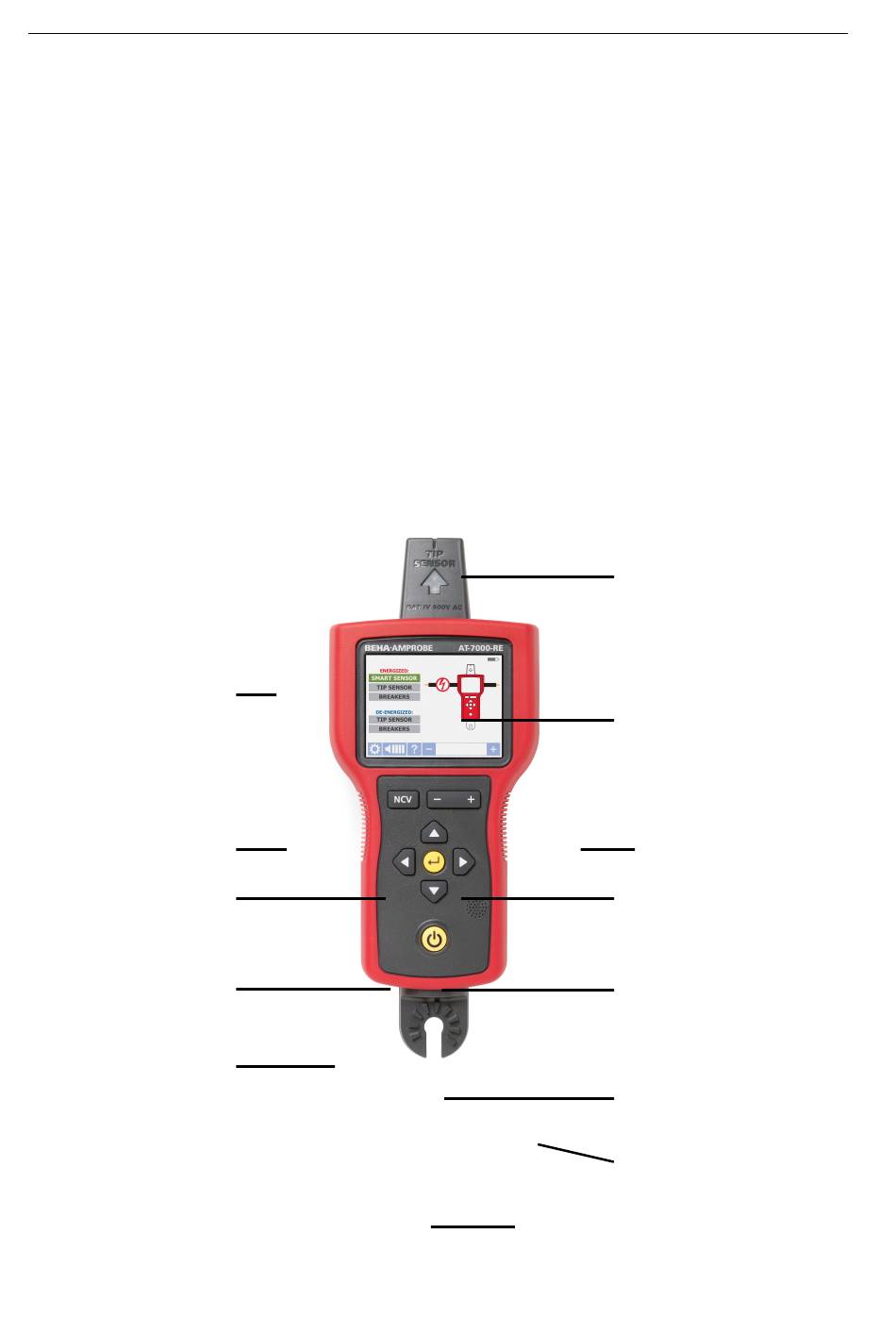

Рис. 1. Обзор приемника AT-7000-RE.
6
ШТЫРЕВОЙ ДАТЧИК
ЖК-ДИСПЛЕЙ
Полноцветный дисплей TFT
РУКООГРАДИТЕЛЬ
КНОПКА КОРРЕКТИРОВКИ
ЧУВСТВИТЕЛЬНОСТИ (-/+)
КНОПКА ENTER
Выберите функции
КНОПКА ПИТАНИЯ
Включает/выключает
устройство
БАТАРЕЙНЫЙ ОТСЕК
(Задняя сторона)
МЕСТО ПРИКРЕПЛЕНИЯ ШТАНГИ ДЛЯ
РАБОТЫ ПОД НАПРЯЖЕНИЕМ
(Не используйте для напряжений выше
600 В)
