6.1.4 Mitsubishi
–
Montaje:
La unidad de control debe montarse en el perfil DIN (EN 50022) de tal modo que quede encastrada.
–
Desmontaje:
Para desmontar la unidad de control, utilice un destornillador para separar los ganchos. A continuación,
retire la unidad.
Los manuales del fabricante de la unidad de control contienen informaciones más
detalladas sobre el montaje y desmontaje de unidades de control y de módulos de
ampliación.
6.2
Ampliación mediante entradas y salidas adicionales
Para explicar la operación de montaje se recurre a la unidad de Siemens a modo de ejemplo. En principio, la
operación de montaje es la misma en todas las unidades de control. Únicamente se distingue en la forma de
fijar la unidad de control al sistema de soporte.

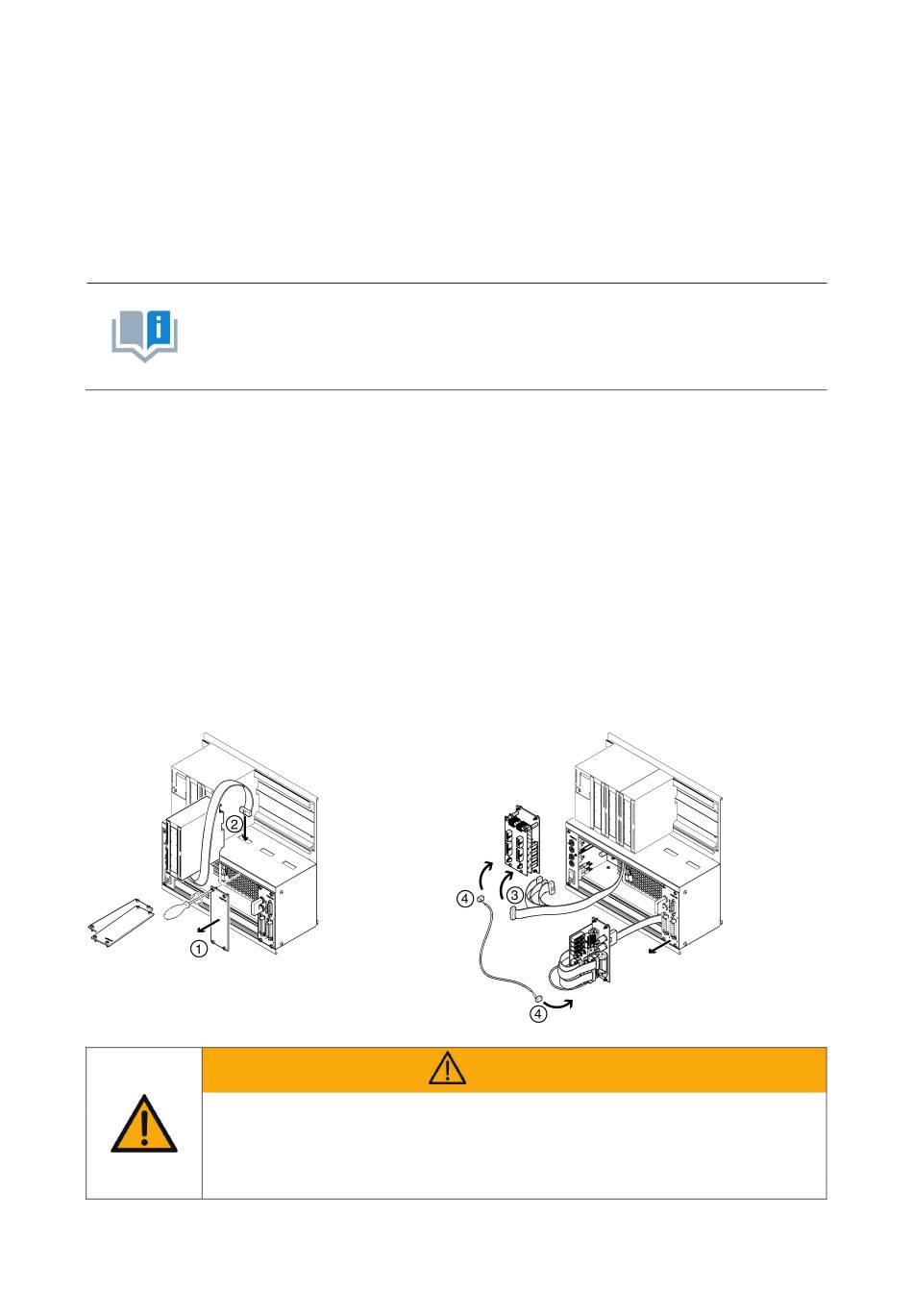

1. En la medida en que sea necesario, retire las placas vacías.
2. Pase el cable plano del nuevo módulo de E/S a través de la entrada de cables y efectúe el montaje del
módulo.
3. Conecte el cable plano al módulo de 19" seleccionado.
4. Para ello, conecte el nuevo módulo de 19" al módulo de 19" instalado antes (por ejemplo, módulo de
conexión SysLink), utilizando el cable de alimentación de 24 V provisto de 3 contactos.
•
Las ranuras sin utilizar deben cubrirse con placas ciegas de 19".
•
Las entradas de cables sin utilizar deben cubrirse con tapas entregado con el
sistema del soporte.
© Festo Didactic 759615
ATENCIÓN
6 Instrucciones para el montaje
