Per la rimozione del modulo utilizzare le maniglie in dotazione al cestello Headline (per maggiori dettagli vedere
le istruzioni del cestello).
Per facilitare la gestione e la manutenzione dei moduli si consiglia di utilizzare le etichette che si trovano nell'im-
ballo del cestello Headline per mostrare la posizione dei moduli all'interno della riga e il canale di uscita program-
mato.
Attaccare l'etichetta appartenente alla lista "numero modulo" con il numero corrispondete alla posizione del mo-
dulatore in alto a destra (per maggiori dettagli vedi istruzioni cestello). (vedi Fig. 4.1 e 4.).
Fig. 4.1
Fig. 4.2
1
2

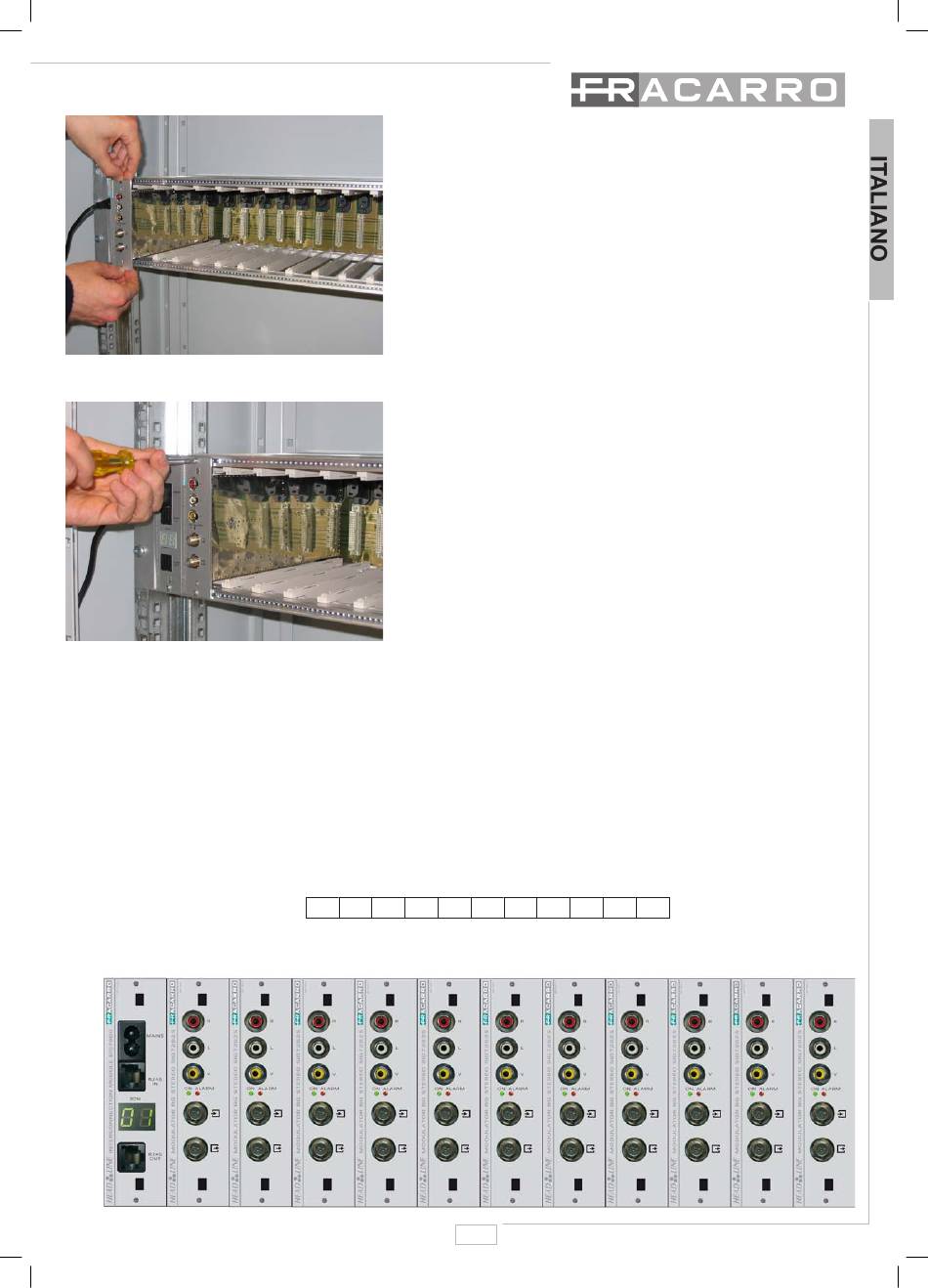

Il modulo si installa sul cestello della serie Headline come da foto
seguenti.
Inserire i moduli nelle guide schede e spingerli delicatamente in
modo da agganciarli al back-panel. L'effettiva connessione è evi-
denziata dall'accensione del led verde che segnala la presenza di
alimentazione.(vedi Fig.)
Dopo aver installato il modulo provvedere ad avvitare le viti che si
trovano nel relativo sacchetto accessori.(vedi Fig.3)
L'installazione è di tipo "plug & play", il modulo è gia operativo e
funzionante.
NUMERO MODULI/ MODULE NUMBER
1
2
3
4
2
3
4
3
4
S1
5
6
7
8
9
10 11
5
6
7
S2
E5
21
3
8
9
10
22
23
24
11
25
