Manual del usuario y de mantenimiento

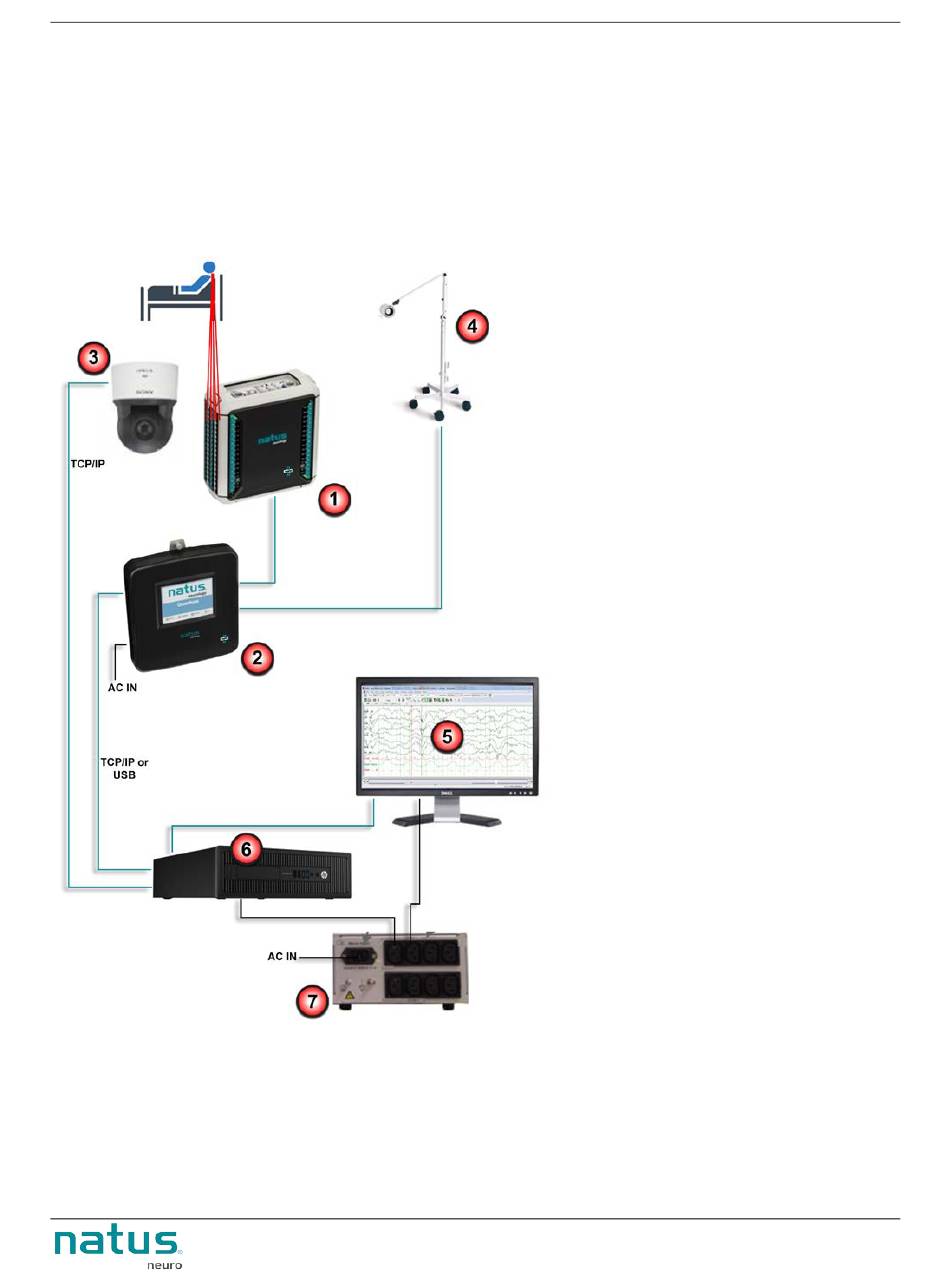

El siguiente diagrama muestra los componentes y el flujo de trabajo en una configuración típica con la
unidad principal de NeuroWorks/SleepWorks:
Natus Quantum Amplifier
Sistema principal de conexiones
1
Quantum (amplificador): Las
señales neurofisiológicas como
EEG, EMG, EOG, ECG se miden
utilizando electrodos y sensores
normalmente disponibles que se
conectan al amplificador a través de
conectores a prueba de contacto
DIN42802 estándar. Las señales de
baja tensión EEG, EMG EOG o
ECG se amplifican, se filtran con un
filtro de paso bajo y se convierten
de analógico a digital.
La unidad base de Natus,
2
conectada al ordenador a través
de un cable Ethernet o USB
estándar, permite conectar la caja
de conexiones y un
fotoestimulador.
El vídeo se captura y sincroniza
3
con EEG.
Se puede conectar un
4
fotoestimulador a la unidad base
de Natus y controlarlo desde el
software de adquisición
NeuroWorks/SleepWorks.
El software NeuroWorks /
5
SleepWorks controla el
amplificador y graba los datos en
el disco duro. Los datos se
muestran con un montaje
referencial o bipolar que puede
configurar el usuario.
Ordenador que ejecuta el sistema
6
operativo Windows y el software
NeuroWorks/SleepWorks. Los datos
de la cámara y el sistema amplificador
Quantum se almacenan localmente o
en un servidor.
Transformador de aislamiento
7
