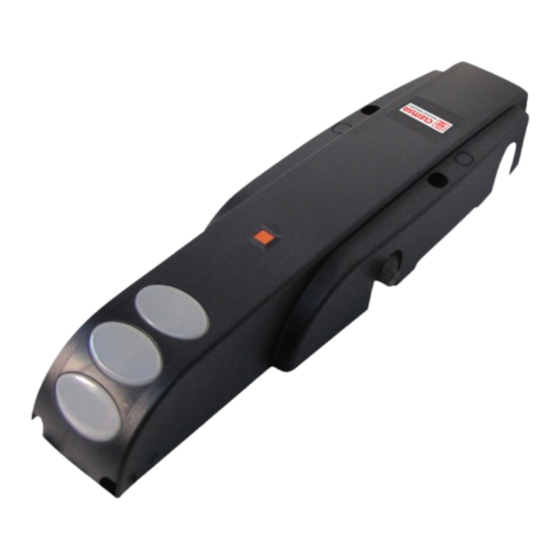

Acciona m iento electromecánico pa r a p u e r ta s b a s c u l a n t e s

Publicidad

Enlaces rápidos

CLEMSA
A C C I O N A M I E N T O
ELECTROMECÁNICO
P A R A P U E R T A S
B A S C U L A N T E S
AB 10 BC
CLEMSA
MANUAL TÉCNICO
www.clemsa.es
BC= Accionamiento con bloqueo y Cuadro de control incorporado

Publicidad

Tabla de contenido
loading

Resumen de contenidos para Clemsa AB 10 BC

  • Página 1 A C C I O N A M I E N T O ELECTROMECÁNICO P A R A P U E R T A S B A S C U L A N T E S AB 10 BC CLEMSA MANUAL TÉCNICO www.clemsa.es...
  • Página 2: Localización De Componentes Principales

    LOCALIZACIÓN DE COMPONENTES PRINCIPALES Soporte del Accionamiento Cuadro de Control Caja de Tornillos conexionado fijación del cárter (x4) Cárter Motorreductor Pulsador Eje de Tapa acceso rotación sistema de desbloqueo Tapa eje del cárter (x2) Desbloqueo Llave de desbloqueo Encoder Tierra Descripción Pos.
  • Página 3: Tabla De Contenido

    ÍNDICE Pág. 1.- DESCRIPCIÓN ....................4 2.- FIJACIÓN DEL ACCIONAMIENTO ..............4 2.1.- Comprobaciones antes de instalar el Accionamiento ....... 4 2.2.- Colocación de los brazos telescópicos............. 5 2.3.- Colocación del Accionamiento / soporte ..........5 3.- MONTAJE DEL ACCIONAMIENTO ..............5 4.- REGULACIÓN DE LOS CONTRAPESOS ............
  • Página 4: Descripción

    FIG.1 Guía Horizontal El Accionamiento AB 10 BC automatiza puertas basculantes contrapesadas de diferentes tipos. A continuación se presentan los más comunes (Fig.1): A) Con una hoja, basculante y con apertura hacia el exterior. Con dos hojas, basculante y con apertura hacia el exterior.
  • Página 5: Colocación De Los Brazos Telescópicos

    2.2.- Colocación de los brazos telescópicos FIG.2 Coloque los brazos basculantes a una distancia mínima de 15mm desde el marco para permitir la rotación de los brazos telescópicos laterales r c o (cota S1, Fig.2). NOTA: Si coloca brazos telescópicos curvos que Puerta permiten la instalación superpuesta a los brazos de pivotamiento existentes, deje 20mm de...
  • Página 6 Puerta basculante de hoja articulada (Fig. 5). FIG.5 El eje de rotación del Accionamiento debe quedar, con la puerta basculante cerrada, unos 10 cm más bajo que el eje de rotación de las bisagras de articulación de la puerta (Ref. A). El punto de unión de los brazos telescópicos debe estar lo más próximo posible al punto de fijación de las bisagras de la puerta (Ref.
  • Página 7: Inserte Las Bridas En Los Tubos De Transmisión

    6º Inserte las bridas en los tubos de transmisión: Fíjelas con tornillos a la hoja de la puerta manteniendo una alineación correcta. FIG.7 Abrir Cerrar Soporte Accionamiento Brida de fijación de los brazos telescópicos Tubo de transmisión Palanca de final de carrera Brida de tubo de transmisión Tornillo de apriete Vaina del brazo recto...
  • Página 8: Regulación De Los Contrapesos

    FIG.9 10 mm cerca de los puntos de tope. 9º Acople el brazo al tubo de transmi- sión y suelde fuertemente. 4.- REGULACIÓN DE LOS CONTRAPESOS Cuando termine la instalación, compruebe el balanceo de la puerta basculante que puede haber variado con el peso del Accionamiento y de los accesorios;...
  • Página 9: Puesta En Funcionamiento

    La fijación de esta manera NO permite el montaje del encoder (opcional). El cárter está preparado para ambas aplicaciones (tenga en cuenta que el desbloqueo se encuentra en posiciones diferentes). 6.- PUESTA EN FUNCIONAMIENTO 6.1.- Conexión del Cuadro de Control Desconecte la corriente eléctrica de la instalación.
  • Página 10: Funcionamiento

    Fije el cárter apretando los cuatro tornillos laterales (Vea Pág.2 Localización de componen- tes principales). Coloque en cárter las dos tapas de plástico que se montan a presión en los agujeros laterales no utilizados del eje del Accionamiento. Coloque en el cárter la tapa de plástico a presión en la abertura frontal no utilizada que da acceso al sistema de desbloqueo.
  • Página 11: Funcionamiento Automático (Bloqueo)

    Saque la llave Allen e inserte el cuerpo de la cerradura. Gire la llave en sentido horario hasta que pueda extraerla; cierre la tapa de protección. 8.- CARACTERÍSTICAS TÉCNICAS MODELO AB 10 BC ALIMENTACIÓN 230V 50Hz POTENCIA 350W CONSUMO 1,5A PAR MÁXIMO...
  • Página 12: Disfunciones

    - Avda. de los Majuelos, 42 (Edificio Ibis - Local 3) - 38107 Santa Cruz de Tenerife - Tel. 922 95 88 46 - Fax. 922 95 87 31 921110558197 - 12_2016 clemsa@clemsa.es - www.clemsa.es © 2011 CLEMSA Prohibida su reproducción total o parcial, incluso citando su procedencia. Toda copia e imitación será perseguida de acuerdo con la ley.
