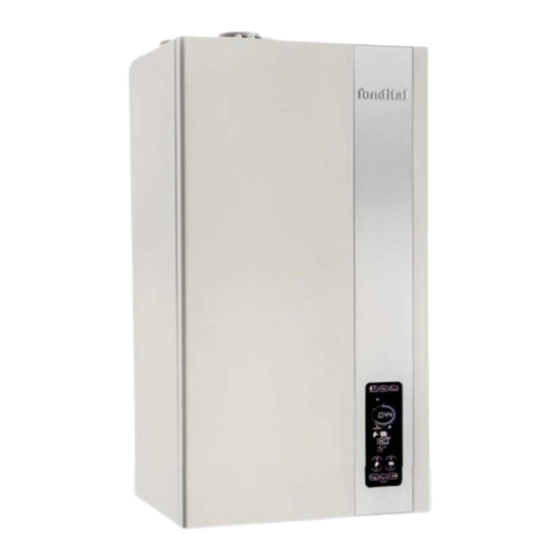

Innovative Fondital ITACA KC 24 Manual De Instalación, Utilización Y Mantenimiento

Ocultar thumbs

Publicidad

Enlaces rápidos

Descargar este manual
ITACA
KC 24 - 32
KRB 12 - 24
INSTALACIÓN, UTILIZACIÓN Y MANTENIMIENTO
ES

Publicidad

loading

Resumen de contenidos para Innovative Fondital ITACA KC 24

  • Página 1 ITACA KC 24 - 32 KRB 12 - 24 INSTALACIÓN, UTILIZACIÓN Y MANTENIMIENTO...
  • Página 2 Estimados Señores, Agradeciéndoles la preferencia que nos han otorgado en la elección y compra de nuestras calderas, les invitamos a leer con atención estas instrucciones que conciernen al modo correcto de instalación, uso y mantenimiento de dichos aparatos. Informamos al usuario que:...
  • Página 3 Este manual de instrucciones, que constituye parte integrante y esencial del producto, lo entregará el instalador al usuario, que debe conservarlo con cuidado cualquier consulta. Este manual de instrucciones debe acompañar al aparato en el caso de que sea vendido o transferido. La instalación debe hacerse en conformidad con las normas vigentes y según las instrucciones del constructor ilustradas en el presente manual.
  • Página 4 Las siguientes instrucciones permiten un rápido encendido y regulación de la caldera para un uso inmediato. Para una descripción completa del funcionamiento de la caldera y para tener instrucciones sobre la seguridad de uso, consultar las instrucciones completas detalladas en este manual. Abrir la llave de interceptación del gas que está...
  • Página 5 ÍNDICE pág............................pág...................................... pág..........................................pág. 1.1. Panel de mandos .............................................. pág. 1.2. Correspondencia ESTADO DE LA CALDERA - VISUALIZACIÓN DISPLAY LCD ......................pág. 1.3. Habilitación/deshabilitación CONFORT ....................................pág. 12 1.4. Selección del modo de funcionamiento ....................................pág. 13 1.5.

  • Página 6: Índice De Las Figuras

    3.6.4. Esquema eléctrico modelo KC ..........................................pág. 52 3.6.5. Esquema de conexión sistema solar a circulación forzada con caldera combinada .......................pág. 53 3.6.6. Función anti-hielo colector solar ........................................pág. 54 3.6.7. Función evacuación calor del colector ......................................pág. 54 3.6.8. Función enfriamiento acumulador ........................................pág. 54 3.6.9.
  • Página 7 fig. 1 Selección nivel de temperatura (día/noche) y solicitud informaciones Programa semanal para las zonas y selección programa manual. Programación reloj y temperatura ambiente. Programación agua caliente sanitaria. Programación agua caliente calefacción y configuraciones parámetros. Reset alarmas y retorno a la página inicial en la selección de los parámetros. Habilitación del confort sanitario y tecla confirmación.

  • Página 8: Intermitente

    SÍMBOLO FIJO INTERMITENTE Indicación de “parámetro” en el menú de los parámetros Visualización del n° de los parámetros o de la presión sistema o del porcentaje de potencia del quemador Carga automática en acción Indicación de las temperaturas y de los valores de los parámetros de las anomalías y bloqueos Visualización set-point Está...
  • Página 9 SÓLO CALEFACCIÓN Sólo para los modelos KC SÓLO CALEFACCIÓN Sólo para los modelos KRB con acumulador externo (opcional) Tabla 1 - ESTADO DE FUNCIONAMIENTO DE LA CALDERA - VISUALIZACIÓN DISPLAY LCD en funcionamiento normal...
  • Página 11 Tabla 2 - ESTADO DE FUNCIONAMIENTO DE LA CALDERA - Visualización display LCD en caso de problemas de funcionamiento...
  • Página 12 Esta función mantiene caliente el intercambiador de placas, disminuyendo los tiempos de espera para la producción de agua caliente sanitaria. Cuando el símbolo “confort” (7, fig. 1) está encendido, la función está habilitada, mientras que cuando está apagado la función está deshabilitada y la caldera realiza la función estándar sanitario para una caldera instantánea.
  • Página 13 Cada vez que se presiona el pulsador se habilitan en secuencia los modos “VERANO” , “INVIERNO” , “SOLO CALEFACCIÓN” “OFF”. Todos los pulsadores están activados en esta fase. Con el modo “VERANO” activo se habilita solo la función de preparación del agua caliente sanitaria. Con el modo “SOLO CALEFACCIÓN”...

  • Página 14: Calefacción

    Presionando la tecla “+/- sanitario” (D, fig. 1) se selecciona la temperatura del agua sanitaria. Durante la selección el icono sanitario 6 (fig. 1) parpadea. Apenas se libera el pulsador, el icono SANITARIO parpadea durante aproximadamente 3 segundos durante los cuales también el valor de la temperatura parpadea.
  • Página 15 1- Para ajustar la hora, 2- Con las teclas “+ y - calefacción” es posible los minutos y el día de la semana, presionar la tecla modificar los valores que “set” . parpadean. Con la tecla “ok” se confirma el dato modificado y si se continúa al parámetro sucesivo, con la tecla “reset”...
  • Página 16 Cuando existen una o dos sondas ambiente conectadas a la tarjeta electronica de la caldera, es posible configurar dos niveles de temperatura ambiente deseadas. La caldera gestiona la petición de calefacción en base a las temperaturas configuradas como se explica a continuación. Si no hay sondas ambiente conectadas a la caldera, entonces no será...
  • Página 17 La selección de la modalidad “manual” indicada con el símbolo , permite activar 24 horas sobre 24 la función calefacción en ambas zonas a “temperatura día”, excluyendo la programación de las zonas 1 y 2. Mientras que el acumulador se calienta según eI programa específico. 1- Presionando la tecla 2- Presionar la tecla “ok”...
  • Página 18 Para acceder a la visualización o a la modificación del programa de calefacción de la zona 1 presionar dos veces la tecla “prog”. 1- El display visualiza 2- Presionando la tecla el símbolo de zona 1 “ok” se accede a la parpadeante, el símbolo programación de la zona.

  • Página 19: Parámetros

    Presionando la tecla “Info” (A fig.1) se pueden deslizar en secuencia los valores de los relativos parámetros. En cualquier momento se puede salir de la función presionando la tecla “Reset”. En el apartado 3.2.15 está indicado el significado de todos los parámetros. PARÁMETROS DESCRIPCIÓN P30 - TSP30...
  • Página 20 El display señala la anomalía de acuerdo al relativo código de error (ver apartado 1.2.). Algunas anomalías pueden ser reseteadas con la tecla de reset, otras en cambio se auto-restablecen. Ver apartado sucesivo (“Desbloqueo caldera”). Si las anomalías no se pueden resetear pero son del tipo auto-restablecimiento, ninguna tecla está habilitada y se enciende solo la retroiluminación del LCD.
  • Página 21 - Abrir la llave de paso del gas; - poner el interruptor eléctrico anterior a la caldera en posición ON. El display se enciende indicando la función activa en ese momento (ver las tablas 1 y 2); - seleccionar el sistema de funcionamiento de la caldera presionando el pulsador “Selección estado de funcionamiento” en el touch-screen (H fig.1): OFF, VERANO, INVIERNO, SOLO CALEFACCIÓN (apartado 1.4.);...
  • Página 22 Con el modelo KC, los litros por minuto de agua caliente sanitaria que puede producir la caldera a la temperatura deseada dependen de la potencia térmica de la caldera y de la temperatura del agua fría entrante, según la fórmula: l= litros de agua caliente por minuto= -------- ΔT donde K vale:...
  • Página 23 En los modelos KRB con acumulador externo (opcional) para la producción de agua caliente sanitaria que incorpora un sensor de temperatura de tipo NTC (10 kΩ @ ß=3435; consultar los datos técnicos del acumulador) la función anti-hielo protege también el acumulador. Cuando la sonda de temperatura del agua del acumulador mide una temperatura del agua de 5°C la caldera se enciende y permanece encendida al valor de mínima potencia térmica hasta que la temperatura del agua del acumulador alcanza una temperatura de 10°C o pasan 15 minutos.
  • Página 24 En caso de bloqueo del quemador por falta de llama, en el display aparece el código E01 parpadeante. En este caso proceder de la manera siguiente: - verificar que la llave del gas esté abierta y que haya gas en la red, encendiendo por ejemplo un hornillo; - verificar la presencia de combustible, desbloquear el quemador presionando “reset”...

  • Página 25: Presión De La Instalación Superior A 0,4 Bar

    Llave de llenado fig. 2 Con el error E08 la caldera señala que el procedimiento de carga automática no se ha realizado correctamente. Pueden presentarse dos casos: 1 - Presión de la instalación superior a 0,4 bar; 2 - Presión de la instalación inferior a 0,4 bar. PRESIÓN DE LA INSTALACIÓN SUPERIOR A 0,4 BAR Presionando la tecla “reset”...
  • Página 26 El funcionamiento del ventilador es constantemente controlado y en caso de algún problema, el quemador se apaga y en el display aparece el código E40 parpadeante. Este estado se mantiene hasta que el ventilador se sitúe dentro de los parámetros de funcionamiento normal. Si la caldera no arrancara y permaneciera en esta condición, contactar un Centro de Asistencia o personal cualificado para una intervención de mantenimiento.
  • Página 27 Esta caldera funciona con quemador a gas de premezcla total incorporado y se suministra en las siguientes versiones: caldera a condensación de cámara estanca y tiro forzado para la producción de agua caliente para la calefacción y la producción instantánea de agua caliente sanitaria; caldera a condensación de cámara estanca y tiro forzado para la producción de agua caliente para la calefacción;...
  • Página 28 63 92 76 60 62 67 82 73 Vista desde arriba Vista desde abajo Kit hidráulico suministrado con la caldera Entrada agua fría Salida agua caliente sanitaria Entrada gas Llave de llenado Tapón de inspección sifón Retorno instalación de calefacción Ida instalación de calefacción Llave de descarga fig.
  • Página 29 63 92 76 60 62 67 82 73 Vista desde arriba Vista desde abajo Kit hidráulico suministrado con la caldera Retorno secundario del acumulador Llave de llenado Entrada gas Retorno instalación de calefacción Tapón de inspección sifón Llave de descarga Ida instalación de calefacción Ida secundaria para acumulador fig.
  • Página 30 Sifón descarga condensación Válvula de gas modulante Doble sensor de temperatura de ida Ventilador modulante Intercambiador primario condensante Purgador Conducto aspiración aire Conducto evacuación humos Tomas análisis humos Termostato humos en conducto evacuación Sonda humos en intercambiador Electrodo de encendido y detección Vaso de expansión Sensor de control del ventilador Sensor de temperatura de retorno...
  • Página 31 Las presiones en el quemador, indicadas en la siguiente tabla, deben ser controladas después de 3 minutos de funcionamiento de la caldera. [kW] [mm] [kW] [kW] [kW] mín. máx. mín. máx. mín. máx. Gas natural G20 23,7 22,9 3,22 24,9 27,4 9 ÷...
  • Página 32 Categoría aparato II2H3P II2H3P II2H3P Presión mínima del circuito de calefacción Presión máxima del circuito de calefacción Presión mínima del circuito sanitario (sólo KC) Presión máxima del circuito sanitario (sólo KC) Caudal específico agua sanitaria (Δt 30K) (sólo KC) l/min 13,4 16,3 Alimentación eléctrica -Tensión/Frecuencia...
  • Página 33 Esta caldera es de categoría II2H3P y se debe instalar de acuerdo con lo establecido por las normas y leyes vigentes en el país de instalación, que a continuación se transcriben en su totalidad. La caldera se entrega embalada en una robusta caja de cartón. Después de haber sacado la caldera del embalaje asegurarse de que esté...
  • Página 34 fig. 7...
  • Página 35 Para instalar la caldera proceder de la manera siguiente: - fijar la plantilla (fig. 7) a la pared; - realizar en la pared los dos agujeros de Ø 12 mm para los tacos de fijación del soporte de sostén de la caldera; - realizar en la pared, si es necesario, los agujeros para el paso de las tuberías de aspiración del aire/evacuación de los humos;...
  • Página 36 Con respecto a la evacuación de los humos a la atmósfera y los sistemas de aspiración de aire/evacuación de humos, atenerse a las leyes y a las normas vigentes que se consideran aquí íntegramente transcritas. Para el posicionamiento en la pared de los terminales de descarga de la caldera, atenerse a las distancias previstas en las normas y leyes referidas a dicha materia, en vigencia en el país de instalación, que se entienden integralmente transcritas.
  • Página 37 Caldera concebida para empalmarse a un sistema de conducción de humos o a un dispositivo de evacuación de los productos de la combustión al exterior del local en el que está instalada. La toma del aire se efectúa en el local de instalación y la evacuación de los productos de la combustión se efectúa al exterior del local mismo.
  • Página 38 La longitud mínima permitida de los tubos coaxiales horizontales es de La longitud mínima permitida de los tubos coaxiales verticales es de 1 1 metro excluida la primera curva. metro. La longitud máxima permitida de los tubos coaxiales horizontales La longitud máxima permitida de los tubos coaxiales verticales 100/60 mm es de 10 metros.
  • Página 39 La longitud mínima de la tubería de aspiración de aire debe ser de 1 metro. La longitud mínima de la tubería de evacuación de humos debe ser de 1 metro. La longitud máxima permitida de las tuberías de aspiración del aire/evacuación de los humos es de 152 metros (sumando la longitud en aspiración y en evacuación).
  • Página 40 La caldera dispone de la función deshollinado que debe ser utilizada para la medida en funcionamiento del rendimiento de combustión y para la regulación del quemador. Para activar la función deshollinado es necesario presionar la tecla “reset” durante algunos segundos (se visualiza el conteo regresivo en el display); finalizado el conteo regresivo, se entra en la función deshollinado.
  • Página 41 fig. 15 Antes de la instalación se recomienda su limpieza para eliminar las impurezas que podrían provenir de los componentes y que dañarían al circulador o al intercambiador. CALEFACCIÓN La ida y el retorno de la calefacción deben conectarse a los respectivos racores de 3/4” M y R de la caldera (fig. 7). Para el dimensionamiento de los tubos del circuito de calefacción es necesario tener en cuenta las pérdidas de carga producidas por los radiadores, por las eventuales válvulas termostáticas, por las válvulas de detención de los radiadores y por la configuración propia de la instalación.
  • Página 42 El campo de regulación de la temperatura del agua de calefacción depende del rango de funcionamiento seleccionado: - rango estándar: de 20°C a 78°C (operando sobre las teclas +/- calefacción presentes en el display); - rango reducido: de 20°C a 45°C (operando sobre las teclas +/- calefacción presentes en el display). El rango estándar está...
  • Página 43 12 kW 12 kW 24 kW 24 kW 32 kW P0 - TSP0 1 - 7 Tipo de aparato y tabla de datos por defecto P4 - TSP4 De TSP5 ÷ Velocidad ventilador a la máxima potencia del quemador 187 Hz 185 Hz 199 Hz 192 Hz...
  • Página 44 1- Con sonda externa instalada 2- Transcurridos los 3 segundos, el valor se memoriza y el display presionando las teclas “+ y - vuelve a su funcionamiento calefacción” (E fig.1) se configura normal. la temperatura ambiente ficticia. Apenas se libera el pulsador, el icono “temperatura ambiente”...
  • Página 45 0= 12 kW gas natural; 1= 24 kW gas natural; 3= 24 kW P0 - TSP0 0 ÷ 7 propano; 5= 12 kW propano; 6= 32 kW gas natural; 7= 32 Selección potencia de la caldera kW propano. P3 - TSP3 1= mixta instantánea;...
  • Página 46 solo con al menos una placa eléctronico de zona conectada Temperatura actual de ida zona 2 solo con al menos dos placas de zona conectadas Set point temperatura de ida zona 3 solo con al menos dos placas de zona conectadas Temperatura actual de ida zona 3 solo con tres placas de zona conectadas Set point temperatura de ida zona 4...
  • Página 47 Tiempo apertura válvula mezcladora zonas baja tempe- 0 ÷ 300 seg. 140 seg. sólo con placas de zona conectadas ratura Aumento temperatura nominal caldera con placa de 0 ÷ 35 °C 5 °C sólo con placas de zona conectadas zonas 0 ÷...
  • Página 48 Efectuadas todas las conexiones de la instalación se puede proceder al llenado del circuito de calefacción. Dicha operación se debe efectuar con cautela respetando las siguientes fases: - abrir los purgadores de aire de los radiadores y asegurarse del funcionamiento de la válvula automática en la caldera; - abrir gradualmente la llave de llenado (fig.
  • Página 49 1000 1200 PWM 100% PWM 100% PWM 100% PWM 100% PWM 100% PWM 100% PWM 75% PWM 75% PWM 75% PWM 75% PWM 75% PWM 75% PWM 30% PWM 30% PWM 30% PWM 30% PWM 30% PWM 30% 1000 1000 1000 1000 1000...
  • Página 50 relè liberamente OT o TA1 sonda sonda programmabile co φ 1 sonda Coll. sonda sonda Boll. sonda Boll. Solare Amb2 Amb1 caldaia solare n.c. n.a. comunicazione con esterno Contatto TA1 o Sonda 10K a Contatto Sonda 10KΩ a Sonda 10KΩ a Sonda Sonda 10K Ω...
  • Página 51 Resistencia Resistenza 10KΩ 10KΩ Sonda Conex. OT Sonda Relé que se puede programar acumu- relè liberamente Sonda Sonda Sonda am- Sonda am- OT o TA1 o TA1 sonda libremente coφ=1 programmabile co φ 1 acumulador lador sonda Coll. sonda sonda sonda Boll.
  • Página 52 PARTE TRASERA 0SCHEINT00 QUATOUCH00 1-2: contacto term. amb. 2 Esquema eléctrico de conexión TF: termostato de humos LEYENDA 3-4: contacto term. amb. 1 u opentherm 0SCHEMOD27: placa de caldera 5-6: sonda externa válvula gas 0SCHEINT00: placa de interfaz P: circulador caldera de modulación 7-8: sonda acumulador caldera 9-10: sonda acumulador solar válvula desviadora eléctrica...
  • Página 53 Resistencia 10KΩ Conex. OT Sonda acu- Sonda Sonda Sonda am- Sonda am- Sonda Relé que se puede configurar o TA1 mulador acumulador colector solar externa biente 1 biente 2 libremente coφ=1 caldera solar Comunicación con el exterior Contacto Contacto TA1 Sonda 10KΩ...
  • Página 54 El anti-hielo colector solar se activa configurando el valor del parámetro P24= 1. Esta función consiste en activar la bomba solar en el momento en que la sonda colector solar detecta una temperatura de 4°C Esta función evita que con el estancamiento los colectores solares sufran elevado estrés térmico. Con la caldera en modalidad VERANO, INVIERNO o SOLO CALEFACCIÓN, si la temperatura señalada por la sonda colector solar se encuentra entre 110°C y 115°C (que puede modificarse a través del parámetro P22) y al mismo tiempo la temperatura medida por la sonda acumulador solar es inferior a 93 °C, la bomba solar viene accionada para cargar el acumulador.

  • Página 55: Válvula Desviadora Solar

    ITACA KC 24-32 SONDA EXTERNA SONDA ESTERNA TERMOSTATO TERMOSTATO AMBIENTE AMBIENTE BORNES 5 - 6 MORSETTI 5 - 6 BORNES 3 - 4 MORSETTI 3 - 4 BORNES 21 - 22 - 23 MORSETTI 21 - 22 - 23 VÁLVULA DESVIADORA SOLAR VALVOLA DEVIATRICE SOLARE BORNES 9 - 10 SONDA BOLLITORE...
  • Página 56 El cuadro mandos está dotado de un relé multifunción, programable a través del parámetro P17 - TSP17 Electroválvula con final de carrera Electroválvula con final de carrera fig. 25 fig. 26 fig. 27 fig. 28...
  • Página 57 fig. 29 Relé para señalización errores Relé controlado por TA1 o Mando Remoto Relé controlado por TA2 o interfaz 27203 24979 22959 21122 19451 17928 16539 15271 14113 13054 12084 11196 10382 9634 8948 8317 7736 7202 6709 6254 5835 5448 5090 4758...
  • Página 58 - Desconectar la caldera de la red de alimentación eléctrica. - Quitar el panel delantero exterior de la caldera; - Quitar el panel delantero de la cámara de combustión, desatornillando los tornillos que lo fijan al bastidor. - Quitar la cámara de aspiración, teniendo cuidado de desatornillar primero el tornillo que la fija al mezclador (fig. 30). - Desconectar el tubo de gas del mezclador (fig.
  • Página 59 aire fig. 30 fig. 31 fig. 32 fig. 33 - Asegurarse de que el termostato ambiente (opcional) si está presente, se encuentre en posición ON. - Seleccionar en el cuadro mandos la modalidad ‘calefacción’ , presionando la tecla varias veces hasta visualizar el símbolo en el display - Iniciar la función ‘deshollinado’...

  • Página 60: En Los Humos

    fig. 34 EN LOS HUMOS 12 kW Metano 9,0 - 9,3 12 kW Propano 10,0 - 10,3 24 kW Metano 9,0 - 9,3 24 kW Propano 32 kW Metano 9,0 - 9,3 32 kW Propano Tabla 16 - Valores de CO 12 kW 3,05 2,50...
  • Página 61 Antes de efectuar la prueba de la caldera es oportuno verificar que: - el conducto de evacuación humos y la parte terminal estén instalados de acuerdo a las siguientes instrucciones: - la instalación esté correctamente llenada de agua (presión en el manómetro 1÷1,3 bar); - eventuales llaves de corte de las tuberías de la instalación estén abiertos;...
  • Página 62 El fabricante recomienda a sus clientes dirigirse para las operaciones de mantenimiento y de reparación a un Centro de Asistencia cualificado para un óptimo desarrollo de las mencionadas operaciones. Un mantenimiento correcto de la caldera permite a la misma trabajar en las mejores condiciones, respetando el medio ambiente y con plena seguridad para personas, animales y cosas.

  • Página 63: Causa Posible

    ESTADO DE LA CALDERA CAUSA POSIBLE SOLUCIÓN - Verificar la presencia de gas. - Verificar la apertura de las llaves o la No hay gas intervención de eventuales válvulas de seguridad instaladas en las tuberías de la red de gas El quemador no se enciende La válvula gas está...
  • Página 64 ESTADO DE LA CALDERA CAUSA POSIBLE SOLUCIÓN La sonda está desconectada. Conectarla nuevamente. E15** Daño sonda externa. La sonda está dañada. Sustituirla. La sonda está desconectada. Conectarla nuevamente. E24** Daño sonda colector solar. La sonda está dañada. Sustituirla. La sonda está desconectada. Conectarla nuevamente.
  • Página 65 ESTADO DE LA CALDERA CAUSA POSIBLE SOLUCIÓN Alcanzado el número máximo de El usuario ha alcanzado el número Quitar y volver a dar tensión mediante desbloqueos desde la pantalla táctil de máximo de errores reseteables desde el el interruptor de la parte de arriba de la caldera.
  • Página 68 0LIBMCES04 Fondital S.p.A. 25079 VOBARNO (Brescia) Italy - Via Cerreto, 40 Tel. +39 0365/878.31 - Fax +39 0365/878.576 e mail: info@fondital.it - www.fondital.com El fabricante se reserva el derecho de aportar a sus productos las modificaciones que considere necesarias o útiles, sin perjudicar las características esenciales.
