Electrobombas de Agua
Periférica

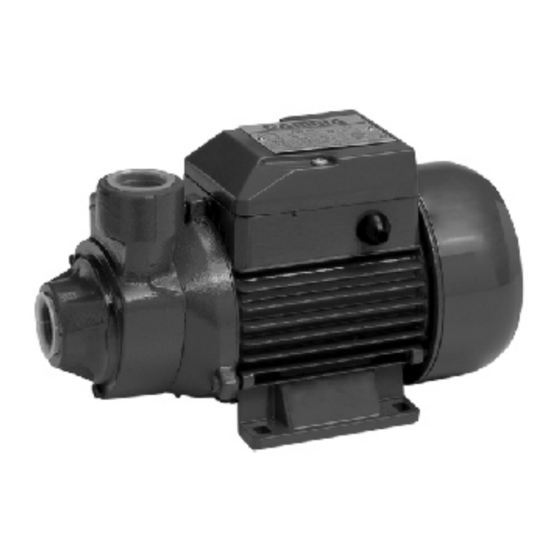

QB 60
|
½ HP
Centrífugas
CP 80
|
¾ HP
CP 100 | 1 HP
CP 150 | 1,5 HP
CP 200 | 2 HP
CP 300 | 3 HP
Centrífugas Trifásicas
CPM 190
|
2 HP
CPM 200 | 3 HP
ATENCION
Este manual debe ser leído atentamente antes de proceder a instalar y utilizar este producto.
Antes de usar la máquina lea cuidadosamente, comprenda y respete las instrucciones de seguridad.
La conexión eléctrica será realizada por un electricisa calificado y cumplirá con la Norma IEC 60364-1.
Debido a la necesidad de contar con instrumental de control el montaje e instalación de estas bombas
deben ser efectuados por un profesional calificado.
Estas bombas cumplen con las directivas CEE 73/23, 89/392 y 89/336.
Publicidad
Tabla de contenido
Resumen de contenidos para Gamma QB 60
- Página 1 Electrobombas de Agua Periférica QB 60 ½ HP Centrífugas CP 80 ¾ HP CP 100 | 1 HP CP 150 | 1,5 HP CP 200 | 2 HP CP 300 | 3 HP Centrífugas Trifásicas CPM 190 2 HP CPM 200 | 3 HP ATENCION Este manual debe ser leído atentamente antes de proceder a instalar y utilizar este producto.
-
Página 2: Caracteristicas Tecnicas
ESPAÑOL CARACTERISTICAS TECNICAS QB 60 - Periférica Alimentación: 220 VCA - 50 Hz Caudal máximo: 40 L/min Altura máxima: 22 m Capacidad máx. succión: 6 m Temperatura máx. del agua: 35º C Velocidad del motor: 2850 r.p.m. Potencia del motor: ½ Hp... - Página 3 ESPAÑOL CARACTERISTICAS TECNICAS CP 300 - Centrífuga Alimentación: 220 VCA - 50 Hz Caudal máximo: 120 L/min Altura máxima: 46 m Capacidad máx. succión: 8 m Temperatura máx. del agua: 35º C Velocidad del motor: 2850 r.p.m. Potencia del motor: 3 Hp Intensidad: 12 A Peso neto: 27 Kg CPM 200 - Centrífuga Trifásica...
-
Página 4: Presentacion
ESPAÑOL PRESENTACION ELECTROCUCIÓN. permita que niños menores de 12 años Estas electrobombas han sido diseñadas para el uso doméstico en la casa o el jardín para el drenaje de utilicen la bomba. Asegúrese de mantenerlos lejos de la misma cuando esté conectada. inundaciones, transferencia de líquidos, drenaje de tanques, tomar agua de pozos, drenaje de botes y yates Una bomba dañada... - Página 5 ESPAÑOL La temperatura máxima del agua de bombeo los 35º C. DEBE EXCEDER Los caños deben fijarse en forma independiente, de manera de no ejercer ninguna fuerza sobre el cuerpo de la bomba, a fin de evitar deformaciones o rotura. Controle la tensión de alimentación de la bomba antes de efectuar el empalme eléctrico.
-
Página 6: Rendimiento
ESPAÑOL RENDIMIENTO En el caso de las bombas trifásicas es recomendable colocar un protector de falta de fase que evita que el motor se queme rápidamente cortando la alimentación PERIFÉRICA al instante ante esa eventualidad al igual que disponer de un disyuntor diferencial sobre la línea trifásica y una llave térmica de la potencia adecuada a su consumo. -
Página 7: Prescripciones De La Garantia
ESPAÑOL GARANTIA NO ESTAN INCLUIDOS EN LA GARANTIA en su carácter de importador, Los defectos originados por: GRUPO|SIMPA S.A. garantiza este producto por el término de 6 (seis) 1. Uso inadecuado de la herramienta. meses, contados desde la fecha de compra asentada en esta garantía y acompañada de la factura de 2. - Página 8 Artículo 2763 | QB 60 220 VCA 50 Hz Artículo 2764 | CP 80 220 VCA 50 Hz Artículo 2765 | CP 100 220 VCA 50 Hz Artículo 3191 | CP 150 220 VCA 50 Hz Artículo 3192 | CP 200...
