- Página 1 Manual de instalación de la cámara IP PTZ TruVision P/N 1072666B-ES • REV 1.0 • ISS 25FEB14...
- Página 2 Copyright © 2014 United Technologies Corporation. Interlogix forma parte de UTC Climate Controls & Security, una unidad de United Technologies Corporation. Reservados todos los derechos. Marcas comerciales y El nombre del producto y el logotipo son marcas de United Technologies.
-
Página 3: Tabla De Contenido
Cámara de montaje en suspensión 8 Cámara de montaje empotrado 11 Cámara de montaje en superficie 13 Uso de la cámara con un NVR Interlogix, un DVR híbrido u otro sistema 17 Uso de la cámara con TruVision Navigator 17 Acceso a la cámara a través de Internet 17... -
Página 4: Descripción Del Producto

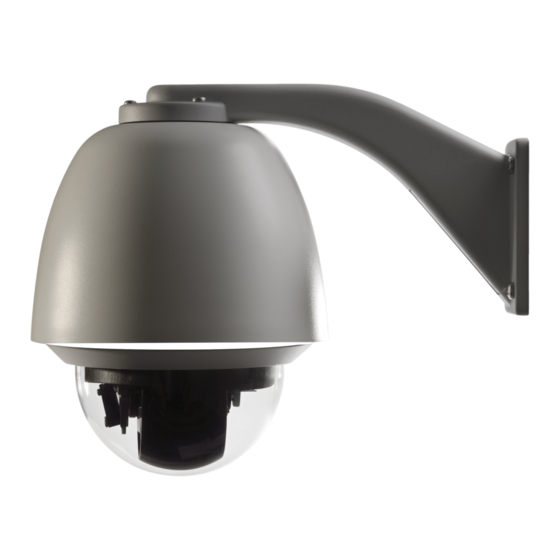

Descripción del producto Este es el manual de instalación de los modelos de cámara IP PTZ de TruVision: TVP-1101 (1,3 megapíxeles, montaje en suspensión, PAL) TVP-3101 (1,3 megapíxeles, montaje en suspensión, NTSC) TVP-1102 (1,3 megapíxeles, montaje en superficie, PAL) ... -
Página 5: Entorno De Instalación
Cámara domo Manual de instalación CD con el manual de instalación Entorno de instalación Cuando instale la cámara, tenga en cuenta los siguientes factores: • Coloque la cámara en un lugar seguro. • Asegúrese de que la cámara esté en una zona con buena ventilación. -
Página 6: Conexiones
3. Puerto Ethernet RJ45 Conectar a los dispositivos de red. Conectar al conmutador PoE+. 4. Entradas/salidas de alarma y puerto de entrada/salida de audio 5. Orificio de entrada 6. Burbuja Conexiones Existen siete entradas de alarma integradas que funcionan como activadores de alarma interna y dos salidas de alarma integradas en la carcasa de la cámara. - Página 7 Precaución: El conector RJ45 del módulo de cámara no se emplea para conectar la red. Se trata de un puerto RS-232 para el diagnóstico de problemas. 3. Entradas de alarma 3 a 7: conecte hasta cinco dispositivos de entrada de alarma. 4.
-
Página 8: Instalación De La Cámara
Figura 3: salida de alarma externa Corriente continua: Salida de relé de la cámara domo Corriente alterna: Salida de relé de la cámara domo Instalación de la cámara Cámara de montaje en suspensión 1. Prepare la superficie de montaje e instale el soporte de la cámara. - Página 9 3. Presione las dos lengüetas situadas a ambos lados del módulo PTZ y retírelo de la carcasa de la cámara. 4. Pase los cable desde el soporte de cámara, como se muestra a continuación. 5. Fije el cable de seguridad al soporte y conecte los cables a la PCB del módulo a través del orificio de entrada del cable ubicado en la parte superior de la carcasa.
- Página 10 Cable de seguridad Nota: si se van a utilizar los relé de entrada/salida de alarma y audio, conéctelos también a la PCB del módulo. Precaución: el cable de seguridad está compuesto de metal. Asegúrese de que no toque la PCB del módulo. 6.
-
Página 11: Cámara De Montaje Empotrado
9. Consulte “Acceso a la cámara a través de Internet” en la página 17 para configurar la cámara a través de Internet. Consulte el manual de configuración para obtener información detallada. Cámara de montaje empotrado 1. Realice un orificio en el techo mediante la plantilla de perforación. - Página 12 Nota: si se van a utilizar los relé de entrada/salida de alarma y audio, conéctelos también a la PCB del módulo. 6. Ajuste la altura de las dos lengüetas de la carcasa girando el tornillo que las sujeta. La distancia (h) de las lengüetas al anillo de la carcasa debe ser superior al grosor del techo.
-
Página 13: Cámara De Montaje En Superficie
9. Vuelva a fijar la burbuja atornillándola a la carcasa. 10. Instale el anillo de corte. Alinee el anillo de corte con la carcasa e inserte los pernos de fijación en los orificios. A continuación, gire el anillo en el sentido de las agujas del reloj para fijarlo. - Página 14 1. Use la base de montaje como plantilla para marcar los orificios de los cuatro tornillos en el techo. Si pasa los cables desde la parte superior de la carcasa, marque el orificio del cable en el techo y perfórelo. Orificio para el cable Orificios para tornillos 2.
- Página 15 4. Presione las dos lengüetas situadas a ambos lados del módulo PTZ y retírelo de la carcasa de la cámara. 5. Pase los cables desde el soporte y conéctelos a la PCB del módulo a través del orificio de entrada del cable ubicado en la parte superior o en un lateral de la carcasa.
- Página 16 A. Empujar hacia arriba Abrazadera de cierre 7. Inserte el módulo PTZ en la carcasa: 8. Vuelva a fijar la burbuja atornillándola a la carcasa. Advertencia: tras la instalación, el módulo PTZ llevará a cabo una autoprueba e inicializará el encendido. NO toque ni mueva la cámara mientras se realiza la autoprueba y la inicialización.
-
Página 17: Uso De La Cámara Con Un Nvr Interlogix, Un Dvr Híbrido U Otro Sistema
Uso de la cámara con TruVision Navigator Debe conectar una cámara a un NVR Interlogix o un DVR híbrido para que funcione con TruVision Navigator. Consulte el manual del usuario de TruVision Navigator para conocer las instrucciones acerca de cómo poner en... - Página 18 2. Introduzca su nombre de usuario y contraseña. Nombre de usuario predeterminado: admin Contraseña predeterminada: 1234 Haga clic en Iniciar sesión. La pantalla del explorador web aparece en modo en directo. La pantalla en directo se encuentra en blanco al principio. 3.
-
Página 19: Especificaciones
Descripción Carpetas de configuración Configuración Define los parámetros PTZ. Imagen Define los parámetros de imagen, la configuración de OSD, la superposición de texto y la máscara de privacidad. Seguridad Define quién puede utilizar la cámara, sus contraseñas y privilegios de acceso, la autenticación RTSP, el filtro de dirección IP y el acceso a telnet. - Página 20 Varios Temperatura de Carcasa de montaje en suspensión: funcionamiento PoE+ para -30 a 65 °C 24 VCA: de -40 a +65 °C Carcasa de montaje empotrado: de -10 a +50 °C (de 14 a 122 °F) Carcasa de montaje en superficie: de -10 a +50 °C (de 14 a 122 °F) Dimensiones Carcasa de montaje en suspensión:...
-
Página 21: Definiciones De Las Patillas
Definiciones de las patillas Cada cable UTP/STP estándar incluye ocho hilos, cada uno con un código de color. La siguiente ilustración muestra la asignación y color de los pines para la conexión directa y cruzada del cable: Figura 5: Cable directo Blanco/naranja Blanco/naranja Naranja...
