Dorot 44-2-PS/UL Instrucciones De Instalación / Operación / Mantenimiento

VALVULA DE ALIVIO DE PRESION PARA PROTECCION DE SISTEMAS
CONTRA INCENDIO
Modelo 44-PS/UL y 47-PS/UL
Instrucciones de Instalación / Operación / Mantenimiento
Este manual esta referido a los siguientes modelos:
44-2-PS/UL, 44-3-PS/UL, 47-2-PS/UL, 47-3-PS/UL, 47-4-PS/UL, 47-6-PS/UL,
47-8-PS/UL

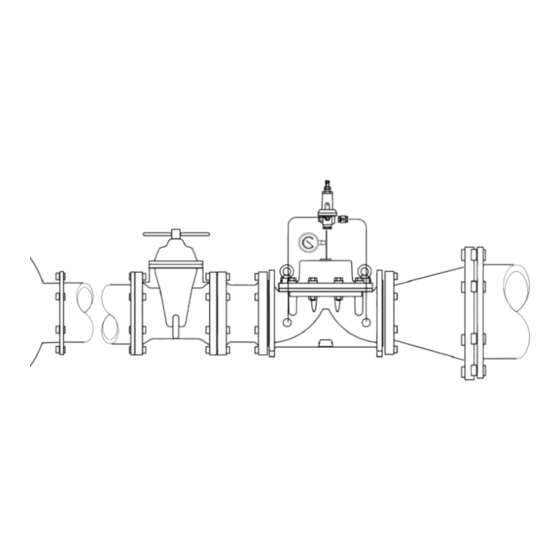

1. Descripción general de la válvula
Los modelos de válvulas automáticas de control antes mencionados, fueron
diseñados para aliviar agua desde una derivación instalada próxima a una bomba
ó estación de bombeo, frente al consumo variable impuesto por una red anti-
incendio.
Cuando la presión local supera el valor de calibración, la válvula se abre, se
incrementa el caudal bombeado, con la consiguiente reducción en la presión.
La válvula hidráulica es de cuerpo tipo vertedero, operada automáticamente
mediante un piloto, de cierre directo por diafragma.
Cuando hay pasaje de flujo por la válvula, la misma modula automáticamente
generando la caída en la presión, la cual es necesaria para alcanzar la presión de
entrada requerida.
Si la presión local es inferior al valor de calibración, la válvula se cierra
herméticamente.
La calibración de la presión se realiza manualmente, operando sobre un tornillo
regulable, existente en el piloto.
2. Rango de operación
Mínima presión de entrada
Máxima presión de entrada
Máxima presión de entrada UL aprobada
Nota: se asume que la presión de salida es de 0 a 5 mca (8 PSI)
Dorot automatic control valves
- KIBBUTZ DOROT, MOBILE POST HOF ASHQELON, ISRAEL 79175
•Tel. +972 – 7 – 6808899 •Fax. +972 – 7 – 6808751
•E-Mail: dorotexp@netvision.net.il
20 mca 30 PSI
160 mca 230 PSI
120 mca 175 PSI
•Web site: http//www.dorot.com
1
