5.3.2 Instalación de la balanza
1. Prepare la base (7) según las pautas (sección 6) y los principios técnicos de ingeniería.
2. Ponga las placas de la base de la balanza (5) libremente en la base.
3. Coloque las placas limitadoras (4) en las placas (5). Conecte las dos placas con los tornillos M8 (2) de
manera que no se puedan mover una con respecto a la otra, pero permita que se puedan manejar los
limitadores (4).
4. Desatornille los tornillos que fijan la placa superior de la balanza.
5. Ponga la estructura de la balanza (1) en la base, para que las patas (7) reposen verticalmente en los
agujeros de los limitadores (4).
6. Coloque la placa superior en la estructura de la balanza y apriete ligeramente los tornillos de fijación.
7. Compruebe la ubicación de la placa superior en la base – nivele el borde en relación a la base y la
distancia entre los bordes (fig. 1).
8. Cuando sea necesario, desplace las placas (5) o ponga los espaciadores por debajo de ellas, hechas
de chapa con las dimensiones de la placa.
9. Si la posición de la placa superior es correcta, retírela cuidadosamente y no mueva las placas (5).
Compruebe si las patas (7) están rectas.
10. Retire cuidadosamente la estructura de la balanza (1) desde la base y no mueva las placas (5).
11. Fije las placas (5) con los tornillos y los pines de acero suministrados.
12. Ajuste los desplazamientos posibles con la posición de las placas (4), para que las patas estén
colocadas en el centro y de manera vertical en los agujeros de las placas (4). Apriete firmemente los
platos (5) (4).
13. Ponga la estructura de la balanza (1) en su sitio.
14. Coloque la placa superior y fíjela con tornillos, empezando desde los agujeros en el centro de la placa
superior.
¡El cable de conexión debe colocarse libremente!
15. Desembale la balanza. Fije el medidor a la pared o mostrador, seleccionando uno de los tres métodos.
MANUAL DE INSTRUCCIONES

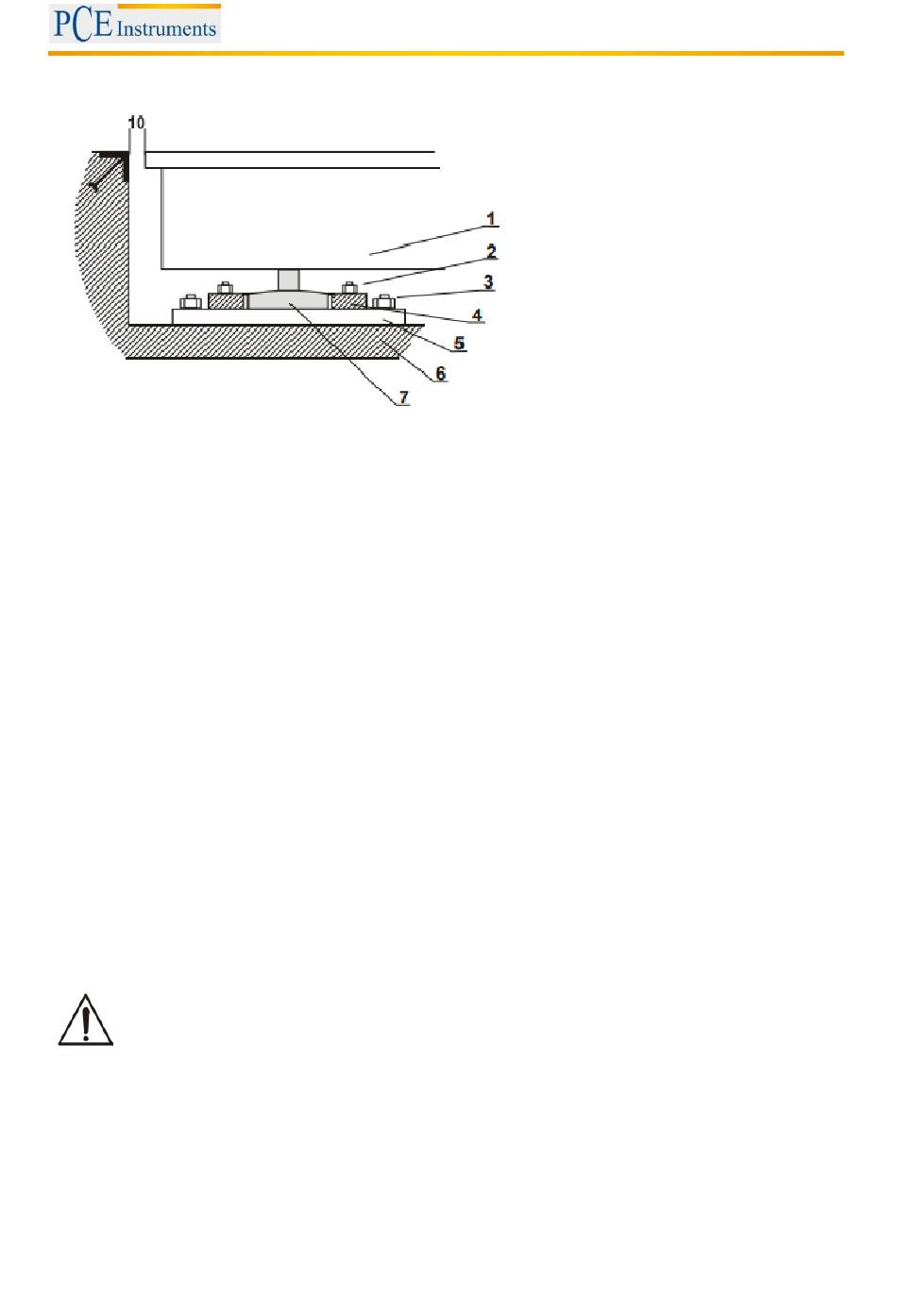

1. Estructura de la balanza
2. Tonillos que fijan el limitador
3. Tornillos que fijan la placa base
4. Limitador
5. Placa base
6. Cimientos
7. Pata de la balanza
