2. ESQUEMA DEL APARATO, CONEXIONADO Y MANEJO MANUAL:

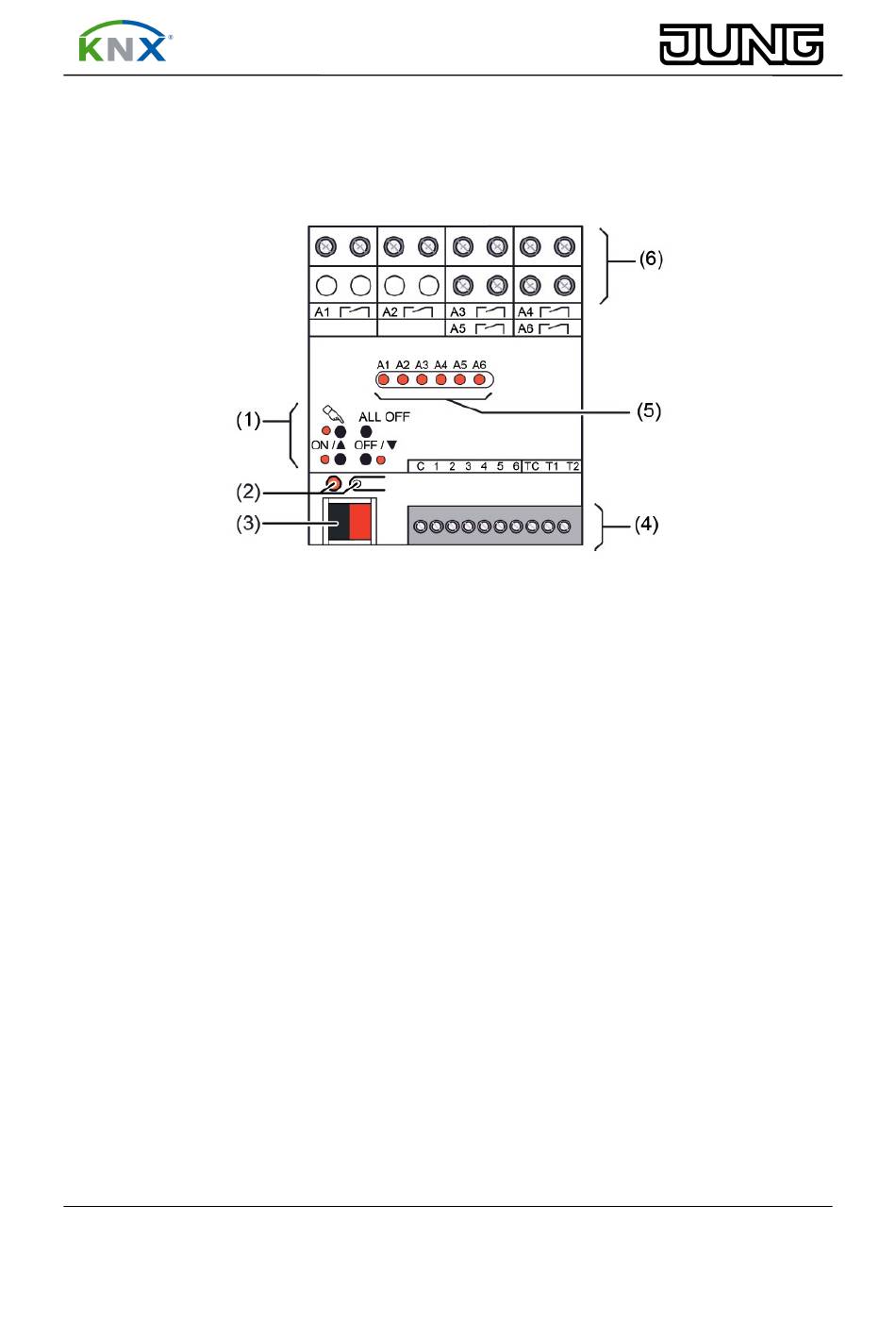

2.1. Esquema del aparato:
(1) Pulsadores y LEDs para manejo manual
(2) Botón y LED de programación
(3) Conexión al bus KNX
(4) Conexiones para las entradas binarias (C, 1...6) y analógicas (TC, T1, T2)
(5) LED de estado de las salidas de relé:
LED off: Salida desconectada
LED on: Salida conectada
LED parpadea lentamente: Salida en modo manual
LED parpadea rápidamente: Salida bloqueada manualmente
(6) Conexiones de las salidas a relé.
