CE1N3332en
07.11.2005
Synco™ 100
Controlador de tempe-
ratura para conducto
de aire
con 2 salidas 0...10 V CC

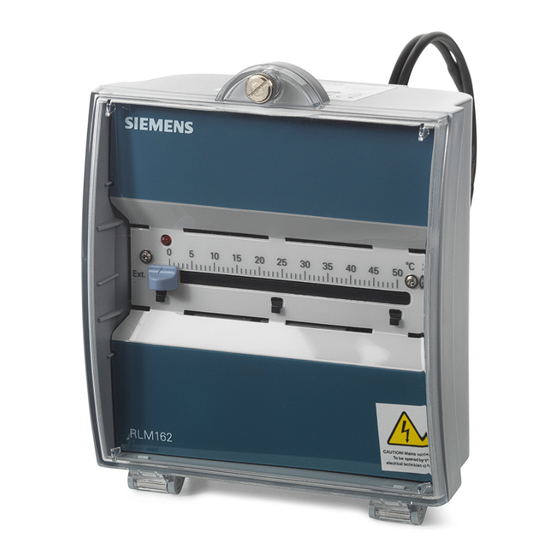

Controlador de temperatura de aire para conductos de impulsión o extracción en
aplicaciones básicas de ventilación y de aire acondicionado. Diseño compacto
con 2 salidas de control analógicas de 0...10 V CC para calor y / o frío.
Tipos de instalaciones:
• Instalaciones de aire acondicionado o ventilación pequeñas
• Zonas de ventilación o de aire acondicionado, con tratamiento de aire centralizado
Tipos de edificios:
• Edificios residenciales pequeños con su propia unidad de tratamiento de aire
• Edificios no residenciales de cualquier tipo
• Apartamentos con un ambiente de referencia apropiado
• Ambientes individuales (p.e.: salas de conferencias, centros de formación)
Equipos que pueden controlarse:
• Actuadores de válvulas de calor
• Actuadores de válvulas de frío
• Actuadores de compuertas de aire
• Válvulas de corriente de baterías eléctricas de calor
3
RLM162
Building Technologies
HVAC Products
332
