5 Instalación
Entradas/salidas módulo adicional
Conector Color
VA1/2 marrón
azul
T1 gris
T2
N1 naranja
83309340 1/2018-05 La
Instrucciones de montaje y funcionamiento
Grupos térmicos de condensación a gas WTC-GB 15-B compacto y WTC-GB
25-B compacto

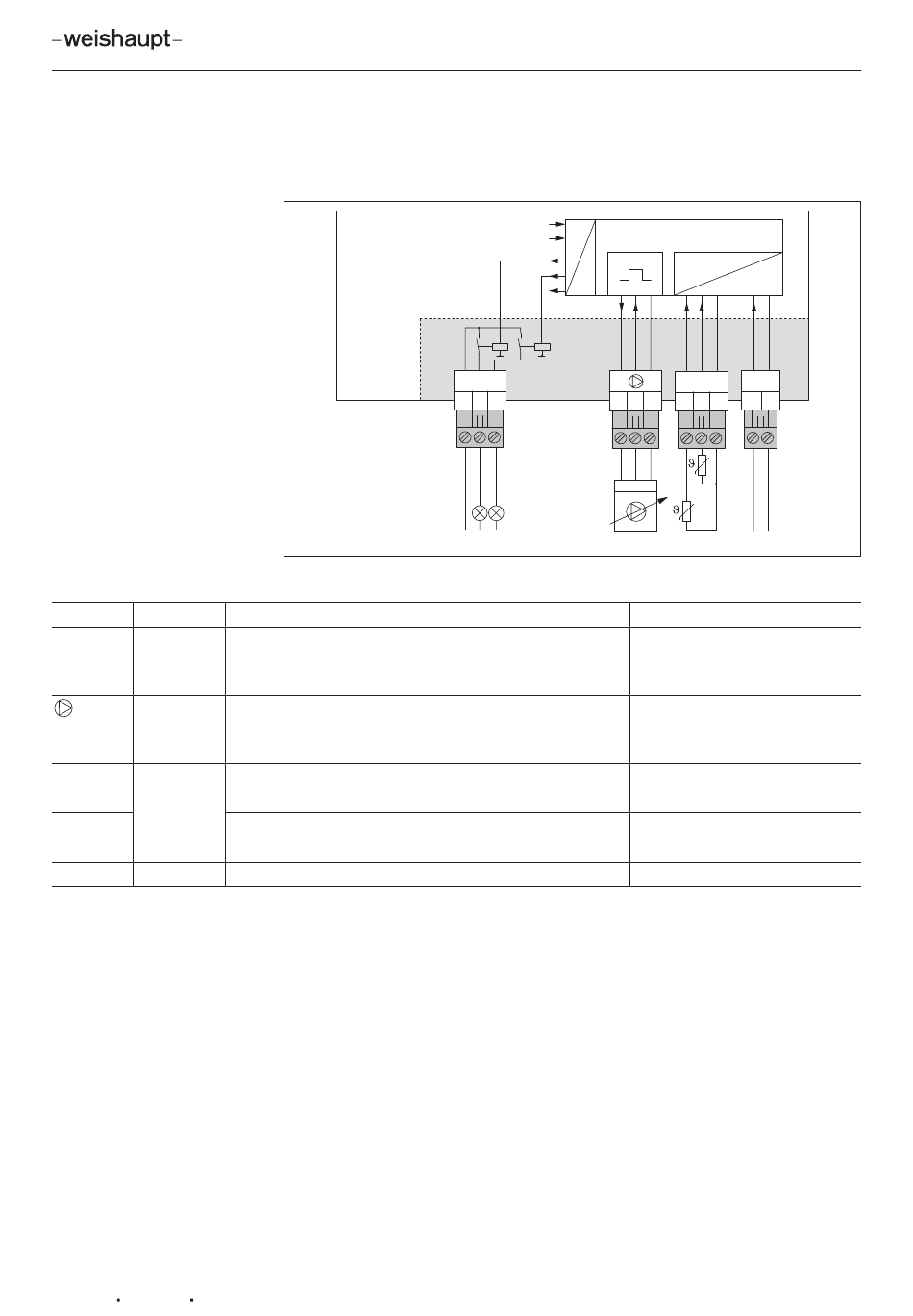

Módulo adicional entradas/salidas (opcional)
Con este módulo adicional se amplían el número de entradas y salidas del grupo
térmico de condensación. Así se pueden ejecutar determinadas variantes hidráuli-
cas o funciones especiales.
WEM-FA-G
Conexión
Salidas de relé libres de potencial
Fusible externo: máx. 8 A
Señal PWM
Bomba de carga del acumulador de carga por estratifica-
ción (WAS ... Power)
Sonda configurable (WAS 100)
Sonda de salida de ACS (WAS ... Power)
Sonda configurable (WAS 100)
Sonda de ACS-Desconectar (WAS ... Power)
Entrada comando remoto 0 ... 10 V
D
D
VA1/2
P 1 2
P 1 2
50-208
µC - Unit
D
A
T1/2 N1
1 2 M 1 2 M 1 M
T2
n
+ -
PWM T1 0 ... 10 V
Descripción
230 V AC/máx. 1 A, cos phi 1;
máx. 0,5 A, cos phi > 0,8
30 V DC/máx. 1 A
Señal de mando para bomba
con regulación de velocidad
NTC 5 kΩ
NTC 5 kΩ
–
