Resumen de contenidos para Asus VW195 Serie

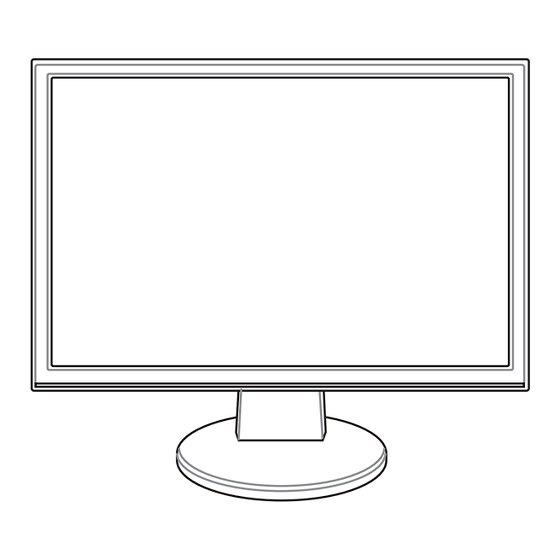

- Página 1 Monitor LCD VW195 Series Guía del Usuario...
- Página 2 La garantía del producto o servicio no será extendida si: (1) El producto es reparado, modificado o alterado, a menos que la reparación, modificación o alteración sea autorizada por escrito por ASUS; o (2) el número de serie del producto no pueda leerse claramente o no esté presente.
-
Página 3: Tabla De Contenido
Tabla de Contenidos Noticias......................iv Precauciones.de.Seguridad................ vi Cuidados.y.Limpieza.................. vii Capítulo.1:. Introducción 1.1. ¡Bienvenido/a!................1-1 1.2. Contenidos.del.Paquete............... 1-1 1.3. Descripción.del.Monitor............... 1-2 1.3.1 Parte frontal ..............1-2 1.3.2 Vista posterior ..............1-3 Capítulo.2:. Configuración 2.1. Montar.la.base.del.monitor............2-1 2.2. Ajustando.el.Monitor.............. -
Página 4: Noticias
Noticias Declaración.de.la.Comisión.federal.de.comunicaciones Este dispositivo cumple con el Apartado 15 de la normativa FCC. Su funcionamiento está sujeto a las siguientes dos condiciones: • Este dispositivo no debe causar interferencias perjudiciales, y • Este dispositivo debe aceptar cualquier interferencia recibida, incluyendo interferencias que podrían provocar un funcionamiento no deseado. - Página 5 TCO.Development ¡Enhorabuena! La pantalla que acaba de adquirir lleva la etiqueta TCO’03 Displays. Esto significa que la pantalla se ha diseñado, fabricado y probado conforme a algunos de los más estrictos requisitos medioambientales y de calidad del mundo. Estas características contribuyen a crear un producto de alto rendimiento, diseñado pensando en el usuario y que, además, minimiza el impacto en nuestro entorno natural.
-
Página 6: Precauciones.dE.SEguridad
Precauciones de Seguridad • Lea atentamente toda la documentación incluida antes de realizar ajustes en el monitor. • Para prevenir riesgos de fuego y/o eléctricos, nunca exponga el monitor a lluvia o humedad. • Nunca abra el compartimiento que aloja al monitor. El alto nivel de voltaje dentro del monitor es peligroso y puede causar serias lesiones físicas. -
Página 7: Cuidados.y.LImpieza
Cuidados y Limpieza • Antes de levantar o reposicionar el monitor, se recomienda desconectar los cables de datos y alimentación. Siga las técnicas de levantamiento al posicionar el monitor. Al levantar o transportar el monitor, sujételo por los bordes. No levante el monitor utilizando la base o cables. •... -
Página 8: Para.mÁs.iNformación
Refiérase a las siguientes fuentes de información para más información o para acceder a actualizaciones del producto o software. 1.. Sitios.Web.ASUS Los sitios Web internacionales de ASUS proporcionan información sobre actualizaciones del hardware y software de sus productos. Refiérase a http://www.asus.com 2.. -
Página 9: Bienvenido/A
Gracias por adquirir el monitor LCD ASUS VW195 Series. ® Este monitor LCD incluye la última tecnología ASUS en pantalla panorámica (widescreen ) proporciona imágenes más vibrantes, amplias, y brillantes, junto con un grupo de funciones que enriquecerán su visualización. -
Página 10: Descripción.dEl.MOnitor
Descripción del Monitor 1.3.1. Parte.frontal Base Botón • Utilice esta botón de acceso directo para intercambiar entre los modos de vídeo preseleccionados (Juego, Noche, Escenario, Estándar, Cine) con la tecnología SPLENDID™ de mejora de vídeo. • Toque este botón para salir del menú en pantalla o volver al menú previo en éste. -
Página 11: Vista Posterior
Puerto. DVI. Este puerto de 24 pines es para el conector digital DVI-D al PC (Ordenador Personal). (solo para VW195U / VW195T) Puerto.VGA. Este puerto de 15 pines es para el conector VGA del PC. El montaje en muro VESA (100 mm x 100 mm) puede ser adquirido separadamente. Monitor LCD ASUS VW195 Series... - Página 12 Capítulo 1: Introducción...
-
Página 13: Montar.lA.bAse.dEl.mOnitor
Sujete la base para prevenir que el monitor caiga durante los ajustes de ángulo. • Puede ajustar el ángulo del monitor entre -5º y 20º. -5º~20º Es normal que el monitor tiemble ligeramente mientras ajusta el ángulo de visualización. Monitor LCD ASUS VW195 Series... -
Página 14: Desmontar.eL.bRazo.y.lA.bAse.(Para.iNstalaciones.VEsa.eN.mUros)
Desmontar el brazo y la base (Para instalaciones VESA en muros) El brazo y la base desmontables del monitor LCD VW195 Series está especialmente diseñado para la instalación en pared VESA. Para desmontar el brazo y la base: Coloque la parte frontal del monitor boca abajo en una mesa. Quite las gomas de los cuatro orificios para los tornillos (Figura 1). -
Página 15: Conectando.lOs.CAbles
Encendido del Monitor Presione suavemente el botón de encendido . Consulte la página 1-2 para ver la localización del botón de encendido. El indicador de encendido se enciende en azul para mostrar que el monitor está encendido. Monitor LCD ASUS VW195 Series... - Página 16 Capítulo 2: Configuración...
-
Página 17: Menú.(Osd,.ON-Screen.DIsplay)
En el modo Estándar, las funciones Saturación y Nitidez no podrán ser • configuradas por el usuario. En el resto de modos, la función sRGB no podrá ser configurada por el usuario. • Monitor LCD ASUS VW195 Series... -
Página 18: Capítulo 3: Instrucciones Generales
Contrast.(Contraste): el rango de ajuste es de 0 a 100. • ASCR: activa y desactiva la función ASCR (ASUS Smart Contrast Ratio). • Sharpness.(Nitidez): el rango de ajuste es de 0 a 100. -
Página 19: Input Select (Selección De Entrada)
Inglés, Alemán, Italiano, Francés, Holandés, Español, Ruso, Chino tradicional, Chino simplificado, y Japonés. Controles.de.Aspecto: ajusta la relación de aspecto en “Total” o “4:3”. • Information.(Información): muestra información sobre el monitor. • Reset.(Reiniciar): “Sí” permite restaurar la configuración • predeterminada. Monitor LCD ASUS VW195 Series... -
Página 20: Sumario De Especificaciones
3.2 Sumario de Especificaciones (VW195U) Tipo.de.panel TFT LCD (Panel antideslumbramiento) Tamaño.de.panel Pantalla panorámica (Wide Screen) de 19” (16:10) Resolución.máxima WXGA + 1440 x 900 Densidad.de.píxel 0.285mm Brillo.(Typ.) 250cd/m Brillo.(máx.) 300cd/m Tasa.de.contraste.(Typ.) 800:1 Tasa.de.contraste.(máx.) 2000:1 (con la función ASCR ACTIVADA) Ángulo.de.visión.(H/V). 160º/160º CR>10 Colores 16.7M Tiempo.de.respuesta 2ms (Gris a Gris) -
Página 21: Sumario De Especificaciones (Vw195T)
Regulaciones.aprobadas Energy Star , CB, CE, Gost-R, CCC, UL, FCC, C-Tick, ® BSMI, VCCI, TCO03, RoHS, WEEE, PSB, TUV-GS * Especificaciones sujetas a cambios sin previo aviso. Monitor LCD ASUS VW195 Series... -
Página 22: Sumario De Especificaciones (Vw195S)
Sumario de Especificaciones (VW195S) Tipo.de.panel TFT LCD (Panel antideslumbramiento) Tamaño.de.panel Pantalla panorámica (Wide Screen) de 19” (16:10) Resolución.máxima WXGA + 1440 x 900 Densidad.de.píxel 0.285mm Brillo.(Typ.) 250cd/m Brillo.(máx.) 300cd/m Tasa.de.contraste.(Typ.) 800:1 Tasa.de.contraste.(máx.) 2000:1 (con la función ASCR ACTIVADA) Ángulo.de.visión.(H/V). 160º/160º CR>10 Colores 16.7M Tiempo.de.respuesta Mejora.de.vídeo.SPLENDID™... -
Página 23: Sumario De Especificaciones (Vw195D)
Cable VGA, cable de alimentación, guía de instalación rápida, tarjeta de garantía Regulaciones.aprobadas Energy Star , CB, CE, Gost-R, CCC, UL, FCC, C-Tick, ® BSMI, VCCI, TCO03, RoHS, WEEE, PSB, TUV-GS * Especificaciones sujetas a cambios sin previo aviso. Monitor LCD ASUS VW195 Series... -
Página 24: Solución.dE.PRoblemas.(Faq)
Solución de Problemas (FAQ) Problema Solución Posible El LED de encendido no para comprobar que el monitor está • Toque el botón funciona encendido. • Compruebe que el cable de alimentación esta conectado apropiadamente al monitor y a una toma de corriente. El LED de encendido en •... -
Página 25: Modos.dE.OPeración.SOportados
67.50KHz 75Hz 108.00MHz (Primario) 1440 x 900 55.94KHz 60Hz 106.5MHz * Modos no listados en esta tabla podrían no ser soportados. Para una resolución óptima, recomendamos seleccionar uno de los modos listados en esta tabla. Monitor LCD ASUS VW195 Series... - Página 26 3-10 Capítulo 3: Instrucciones Generales...
