ADVERTENCIAS:
• PARA EVITAR INCENDIO, DESCARGA ELÉCTRICA O LA MUERTE: APAGUE LA ELECTRICIDAD en el
disyuntor o fusible y compruebe que la electricidad esté apagada antes de cablear o dar mantenimiento al
accesorio.
• PARA EVITAR INCENDIO, DESCARGA ELÉCTRICA O LA MUERTE: Este control debe ser utilizado con
ventiladores de techo que tengan una clasificación de 120VAC, carga total máxima de 1.5 amperios.
• Debe ser instalado y/o utilizado de conformidad con los códigos y reglamentos eléctricos adecuados.
PRECAUCIONES:
• Debe ser utilizado en ventiladores de paletas de techo con condensador de separación o motores de polos
sombreados únicamente. Consulte por favor las instrucciones del fabricante o la etiqueta de clasificación
Herramientas necesarias para instalar
su Control de Velocidad del Ventilador
Destornillador Ranurado /Philips
Cinta de Aislar
Pinzas
Lápiz
Instalación del Control por sí solo
o con otros dispositivos
NOTA: NO es necesaria una
disminución de la capacidad
eléctrica para instalaciones
de segmentos múltiples de
este Control de Velocidad del
Ventilador.
Instalación de su Control de Velocidad del Ventilador
ADVERTENCIA:
PARA EVITAR INCENDIO, DESCARGA
Paso 1
ELÉCTRICA O LA MUERTE, APAGUE LA ELECTRICIDAD
en el disyuntor o fusible y compruebe que la electricidad esté
apagada antes de cablear o dar mantenimiento al accesorio.
OFF
ON
OFF
ON
OFF
ON
OFF
ON
OFF
ON
OFF
ON
OFF
ON
OFF
ON
OFF
ON
OFF
ON
OFF
ON
OFF
ON

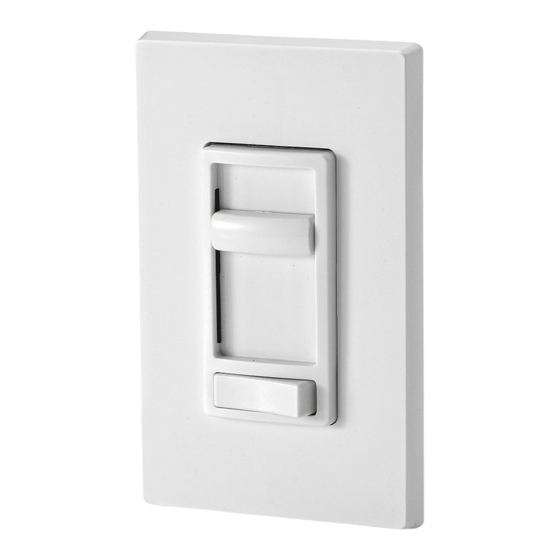

CONTROL DE VELOCIDAD DE VENTILADOR SILENCIOSO
Cat. No. 661F – Ventilador de Techo 1.5A 120VAC, 60Hz
INSTRUCCIONES DE INSTALACIÓN
Identificar su aplicación de cableado
Paso 2
(más común):
ADVERTENCIA: Si el cableado en la caja de pared no se
asemeja a cualquiera de estas configuraciones, consulte a
Regla
un electricista.
Cortadores
2
3
4
Unipolar
1. Línea (Directa)
2. Neutro
3. Puesto a Tierra
4. Carga
NOTA: Para aplicaciones de 3 Vías, observe que una de las terminales del
tornillo del interruptor anterior que se está retirando será por lo general de
un color diferente (Negro) o estará etiquetado como Común. Marque dicho
cable con cinta de aislar e identifíquelo como el común (Línea o Carga)
tanto en la caja de pared del Control de Velocidad del Ventilador como en
la caja de pared del interruptor de 3 vías.
Preparar y conectar los cables:
Paso 3
• Asegúrese de que los extremos de los cables de la caja de
pared estén rectos (corte si es necesario).
• Retire 1.6 cm (5/8") del aislamiento de cada cable en la caja de
pared (mostrado).
• Para Aplicación Unipolar, continúe con el Paso 4a.
• Para Aplicación de 3 Vías, continúe con el Paso 4b.
(si es necesario)
Unipolar o de 3 Vías
120 V c.a., 60 Hz
en el motor para confirmar el tipo. Si se utiliza con cualquier otro tipo de motores o equipo se puede provocar un
sobrecalentamiento y/o daño a los motores o el equipo.
• Utilice únicamente un (1) Control de Velocidad de Ventilador por carga. El (los) interruptor(es) ENCENDERÁN el ventilador
en el nivel de velocidad seleccionado en el control.
• Para evitar el sobrecalentamiento y posibles daños a este dispositivo y otro equipo, NO realice la instalación para controlar
un receptáculo, iluminación fluorescente, un aparato operado por un motor o un transformador que no sean los ventiladores
de techo adecuados.
• En caso de que tenga alguna duda en relación a cualquier parte de estas instrucciones, consulte a un electricista.
• Utilice este dispositivo con alambre de cobre o revestido de cobre únicamente.
1
1
2
3
4
5
3 Vías
1. Línea o Carga (Vea nota abajo)
2. Neutro
3. Puesto a Tierra
4. Primer Conductor Viajero (observe color)
5. Segundo Conductor Viajero
(observe color)
1.6 cm (5/8")
Corte
Medida para pelar el cable
Aplicación de Cableado Unipolar
Paso 4a
Este cable se utiliza en
instalaciones de 3 vías únicamente.
Para instalaciones unipolares,
no retire esta etiqueta aislante.
Rojo
Neutro
Negro
Verde
Tierra
Rojo
Control de Velocidad del Ventilador
Rojo
Negro
Rojo
Cubrir con
Puesta a Tierra
Conector
Verde
del Cable
Conecte los cables de acuerdo al DIAGRAMA DE CABLEADO de
la siguiente manera:
• Cable de cobre color Verde o desnudo en la caja de pared al
conductor del control color VERDE.
• Cable de la caja de pared de la Línea Directa al conductor del
control color NEGRO.
• Cable de la caja de pared de Carga al conductor del control color
ROJO.
• El conductor del control color ROJO restante debe tener una
etiqueta adherida.
NO RETIRE esta etiqueta en una aplicación unipolar.
NOTA: En caso de que la etiqueta aislante no esté adherida al
segundo conductor color ROJO, utilice cinta de aislar o un conector
del cable para cubrir.
Continúe con el Paso 5.
