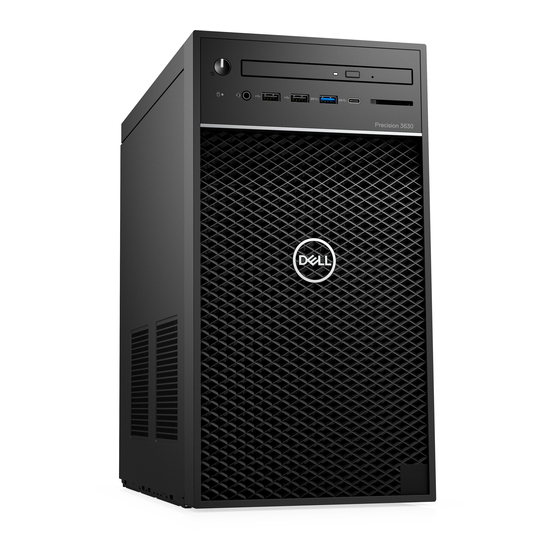

Precision Tower 3630
Guía de instalación y especificaciones
Modelo reglamentario: D24M
Tipo reglamentario: D24M003

Publicidad

Tabla de contenido
loading

Manuales relacionados para Dell Precision Tower 3630

Resumen de contenidos para Dell Precision Tower 3630

  • Página 1 Precision Tower 3630 Guía de instalación y especificaciones Modelo reglamentario: D24M Tipo reglamentario: D24M003...
  • Página 2 Una señal de ADVERTENCIA indica la posibilidad de sufrir daño a la propiedad, heridas personales o la muerte. © 2018 Dell Inc. o sus filiales. Todos los derechos reservados. Dell, EMC, y otras marcas comerciales son marcas comerciales de Dell Inc. o de sus subsidiarias.

  • Página 3: Tabla De Contenido

    Actualización de la BIOS en sistemas con BitLocker activado................26 Actualización del BIOS del sistema mediante una unidad flash USB..............26 Actualización del BIOS de Dell en entornos Linux y Ubuntu................. 27 Actualización del BIOS desde el menú de inicio único F12..................27 Contraseña del sistema y de configuración........................

  • Página 4: Configure El Equipo

    Configure el equipo Conecte el teclado y el mouse. Conéctese a la red mediante un cable, o conéctese a una red inalámbrica. NOTA: La tarjeta de red inalámbrica es opcional y se debe adquirir por separado. Conecte la pantalla. NOTA: Si se realizó...
  • Página 5 Presione el botón de encendido. Siga las instrucciones que aparecen en la pantalla para completar la configuración de Windows. Establezca la conexión con una red. b Inicie sesión en su cuenta de Microsoft o cree una cuenta nueva. Configure el equipo...
  • Página 6 Localice aplicaciones Dell. Tabla 1. Localice aplicaciones Dell Registre el equipo Asistencia y soporte técnico de Dell SupportAssist: compruebe y actualice el equipo Configure el equipo...

  • Página 7: Chasis

    Chasis En este capítulo se muestran las múltiples vistas del chasis junto con los puertos y conectores; también se explican las combinaciones de teclas de acceso rápido FN. Temas: • Vista frontal • Vista posterior • Diseño de la placa base Vista frontal Botón de encendido/indicador de diagnóstico LED de actividad de la unidad de disco duro...

  • Página 8: Vista Posterior

    Vista posterior Puerto serie Puerto PS2 (teclado) Puerto PS2 (mouse) Etiqueta de servicio 2 DisplayPort Marcador de posición para tarjetas dependientes de tipo C, VGA, DP, HDMI Dos USB 2.0 de tipo A (con SmartPower) Conector de red RJ45 (velocidad de hasta 1000 Mbps) 4 puertos USB 3.1 de 1.

  • Página 9: Diseño De La Placa Base

    Diseño de la placa base Componentes de la tarjeta madre del sistema en torre Alimentación (CPU) Disipador de calor VR (disponible únicamente con la solución de disipador de calor de 95 W) Socket del procesador Conector del ventilador de CPU Conector del módulo de memoria Conector del ventilador del sistema Conector del interruptor de intrusión...

  • Página 10: Especificaciones Del Sistema

    Especificaciones del sistema NOTA: Las ofertas pueden variar según la región. las especificaciones siguientes son únicamente las que deben incluirse por ley con el envío del equipo. Para obtener más información sobre la configuración de su computadora, vaya a Ayuda y soporte técnico de su sistema operativo de Windows y seleccione la opción para ver información sobre la computadora.

  • Página 11: Memoria

    Tabla 3. Especificaciones del procesador Tipo Gráfica UMA Procesador Intel Xeon E, E-2186G (HT de 6 núcleos, caché de Intel UHD Graphics 630 12 MB, 3.8 Ghz, 4.7 GHz Turbo) Procesador Intel Xeon E, E-2174G (HT de 4 núcleos, caché de Intel UHD Graphics 630 8 MB, 3.8 Ghz, 4.7 GHz Turbo) Procesador Intel Xeon E, E-2146G (HT de 6 núcleos, caché...

  • Página 12: Almacenamiento

    • 64 GB - 4 x 16 GB Tipo Memoria ECC o SDRAM DDR4 Velocidad • 2666 MHz (6 núcleos) • 2400 MHz (4 núcleos) Almacenamiento Tabla 5. Especificaciones de almacenamiento Tipo Factor de forma Interfaz Opción de seguridad Capacidad Una unidad de estado PCIe x4 M.2 2280 Sí, con unidades SED...

  • Página 13: Audio

    Audio Tabla 7. Características de audio Controladora Realtek ALC3234 integrada Tipo Audio de alta definición de dos canales Altavoces Interfaz • Conector de audio universal (posterior) • Combinación de auriculares estéreo/micrófono (frontal) Amplificador de altavoz interno Tarjeta de vídeo Tabla 8. Especificaciones de la tarjeta de vídeo Controladora Tipo Dependencia de...

  • Página 14: Comunicación

    Comunicación Tabla 9. Especificaciones de comunicación Adaptador de red Intel® Dual Band Wireless-AC 9260 (Thunder Peak 2) 802.11AC 2x2 Inalámbrica wifi + tarjeta inalámbrica BT 5 LE M.2 Tarjeta Bluetooth y wifi Qualcomm QCA9377 de doble banda Tarjetas adicionales NIC de 1 GB, NIC de 5 GB/2.5 GB Conexión Intel®...

  • Página 15: Fuente De Alimentación

    • SDHC • SDXC • UHS-I • UHS-II Fuente de alimentación Tabla 12. Especificaciones de alimentación Alimentación de bajo consumo Interno Certificación 80 plus Bronze EPA Bronze de 300 W (sin SD) Certificación 80 Plus Gold 300 W (sin SD) y 460 W (con SD) Unidad que puede reemplazar el cliente Sí...
  • Página 16 NOTA: Para obtener más detalles sobre las características medioambientales de Dell, vaya a la sección de atributos medioambientales. Consulte la disponibilidad para su región. Tabla 16. Entorno del equipo En funcionamiento Almacenamiento Intervalo de temperatura De 0 °C a 35 °C (de 32 °F a 95 °F) De –40 °C a 65 °C (de –40 °F a 149 °F)

  • Página 17: System Setup (Configuración Del Sistema)

    Menú de inicio Presione <F12> cuando aparezca el logotipo de Dell para iniciar un menú de arranque único con una lista de los dispositivos de arranque válidos para el sistema. En este menú también se incluyen diagnósticos y opciones de configuración del BIOS. Los dispositivos que se detallan en el menú...

  • Página 18: Opciones De Configuración Del Sistema

    Teclas Navegación Flecha hacia abajo Se desplaza al campo siguiente. Intro Permite introducir un valor en el campo seleccionado, si se puede, o seguir el vínculo del campo. Barra espaciadora Amplía o contrae una lista desplegable, si procede. Lengüeta Se desplaza a la siguiente área de enfoque. NOTA: Solo para el explorador de gráficos estándar.
  • Página 19 Opción Descripción • Enabled (Activado) • Habilitada con PXE (valor predeterminado) Serial Port Identifica y define la configuración del puerto serie. Puede definir el puerto serie con los valores siguientes: • Disabled (Desactivado) • COM1 (valor predeterminado) • COM2 • COM3 •...
  • Página 20 Opción Descripción * Indica un puerto con capacidad USB 3.1 de 1. generación Memory Map IO above 4 GB Esta opción está activada de forma predeterminada. USB PowerShare Permite activar o desactivar USB PowerShare. Activar USB PowerShare: esta opción está desactivada de forma predeterminada. Audio Permite activar o desactivar la función de audio.
  • Página 21 Opción Descripción Cambio de contraseña Esta opción permite determinar si los cambios en las contraseñas de sistema y de disco duro se permiten cuando hay establecida una contraseña de administrador. Permitir cambios en las contraseñas que no sean de administrador: esta opción está activada de forma predeterminada.
  • Página 22 Tabla 21. Inicio seguro Opción Descripción Secure Boot Enable Esta opción está activada de forma predeterminada. Secure Boot Mode • Deployed Mode (valor predeterminado) • Modalidad de auditoría Expert Key Management Permite habilitar o deshabilitar la administración de teclas en modo personalizado. •...
  • Página 23 Opción Descripción Configuración predeterminada: Intel SpeedStep activado C-States Control Permite activar o desactivar los estados de reposo adicionales del procesador. Estados C (esta opción está activada de forma predeterminada). Cache Prefetcher • Hardware Prefetcher (valor predeterminado) • Adjacent Cache Prefetch (valor predeterminado) Cuando Hardware Prefetcher está...
  • Página 24 Opción Descripción • Desactivado (valor predeterminado) • LAN Only (Solo LAN) • WLAN Only (Sólo WLAN) • LAN or WLAN (LAN o WLAN) • LAN con inicio PXE Block Sleep Le permite bloquear la entrada en el modo de reposo (estado S3) del entorno del sistema operativo. La opción Block Sleep está...

  • Página 25: Actualización De Bios En Windows

    Opción Descripción Trusted Execution Le permite especificar si un Measured Virtual Machine Monitor (Monitor de Máquina Virtual Medible, MVMM) puede utilizar las capacidades adicionales del hardware proporcionado por Intel Trusted Execution Technology (Tecnología de Ejecución de confianza). • Ejecución de confianza: esta opción está deshabilitada de forma predeterminada. Tabla 28.

  • Página 26: Actualización De La Bios En Sistemas Con Bitlocker Activado

    Inserte la unidad flash USB en el sistema que requiere la actualización del BIOS. Reinicie el sistema y presione F12 cuando aparezca el logotipo de presentación de Dell para visualizar el menú de inicio único. Mediante las teclas de flecha, seleccione USB Storage Device y haga clic en Return.

  • Página 27: Actualización Del Bios De Dell En Entornos Linux Y Ubuntu

    Llave USB formateada con el sistema de archivos FAT32 (la llave no tiene que ser de arranque) • El archivo ejecutable del BIOS que descargó del sitio web Dell Support y que copió en el directorio raíz de la memoria USB •...
  • Página 28 Se abrirá el menú de actualización del BIOS; a continuación, haga clic en Flash from file (Actualizar desde archivo). Seleccione un dispositivo USB externo. System Setup (Configuración del sistema)
  • Página 29 Una vez seleccionado el archivo, haga doble clic en el archivo de destino de la actualización y luego presione Submit (Enviar). Haga clic en Update BIOS (Actualizar el BIOS); a continuación, el sistema se reiniciará para actualizar el BIOS. System Setup (Configuración del sistema)

  • Página 30: Contraseña Del Sistema Y De Configuración

    Una vez finalizada la operación, el sistema se reiniciará y el proceso de actualización del BIOS se habrá completado. Contraseña del sistema y de configuración Tabla 31. Contraseña del sistema y de configuración Tipo de contraseña Descripción System Password Es la contraseña que debe introducir para iniciar sesión en el sistema.

  • Página 31: Eliminación O Modificación De Una Contraseña Existente De Configuración Del Sistema

    • Una contraseña puede tener hasta 32 caracteres. • La contraseña puede contener números del 0 al 9. • Solo se permiten letras en minúsculas. Las mayúsculas no están permitidas. • Solo se permiten los siguientes caracteres especiales: espacio, (”), (+), (,), (-), (.), (/), (;), ([), (\), (]), (`). Introduzca la contraseña del sistema que especificó...

  • Página 32: Software

    Red Hat Enterprise Linux 7.5 Descarga de los controladores de Windows Encienda su tabletacomputadora de escritoriocomputadora portátil. Vaya a Dell.com/support. Haga clic en Soporte de producto, introduzca la etiqueta de servicio de su tabletacomputadora de escritoriocomputadora portátil y haga clic en Enviar.

  • Página 33: Obtención De Ayuda

    Dell. Dell proporciona varias opciones de servicio y asistencia en línea y por teléfono. La disponibilidad varía según el país y el producto y es posible que algunos de los servicios no estén disponibles en su área. Si desea ponerse en contacto con Dell para tratar cuestiones relacionadas con las ventas, la asistencia técnica o el servicio de atención al cliente:...
