Airmar B45 Guia E Instrucciones De Instalación

GUIA E INSTRUCCIONES DE INSTALACIÓN

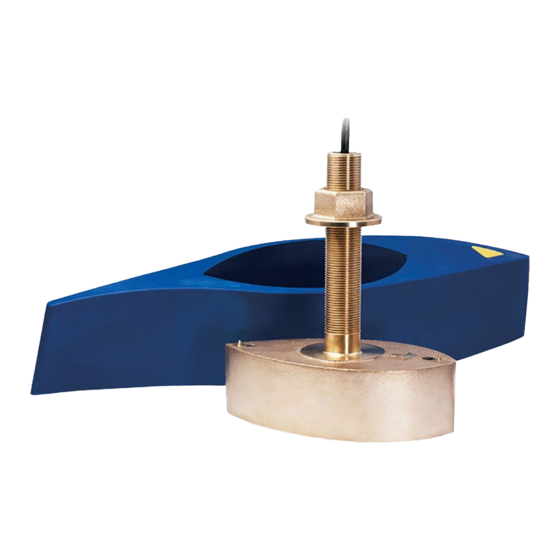

Pasacascos, sonda con vástago
Transductor
Modelos: B45, B258, B260, B265LH, B265LM, B271W
SS258, SS260, SS270W, SS505
Patente USA Nº 7,369,458. Patente UK Nº 2 414 077. Patente USA en trámite
Para obtener unas prestaciones óptimas del producto y
reducir el riesgo de daños materiales, daños personales o
un accidente mortal, observe las precauciones siguientes
ATENCIÓN: Una barquilla de altas prestaciones debe
instalarse conforme a las instrucciones de instalación
que la acompañan. La barquilla de altas prestaciones
requiere un perno antirrotación. Si no se coloca un
perno antirrotación, la barquilla podrá girar cuando el
barco navegue. El efecto de ello puede ser un
movimiento violento y pérdida de gobernabilidad.
ATENCIÓN: Utilice siempre gafas de seguridad y
máscara antipolvo durante la instalación.
ATENCIÓN: Cuando ponga el barco a flote,
compruebe inmediatamente si hay vía de agua. No
deje el barco sin comprobar durante más de tres
horas. Incluso con la vía más pequeña, la
acumulación de agua puede ser considerable.
PRECAUCIÓN: No montar nunca un transductor de
bronce en un casco de metal, ya que se producirá
corrosión galvánica.
PRECAUCIÓN: Para montar un casquillo de acero
inoxidable en un casco de metal es necesario aislar
del casco el transductor de acero inoxidable mediante
el kit de barquilla (Fairing Kit). De lo contrario se
producirá corrosión galvánica.
PRECAUCIÓN: No instale nunca un transductor
metálico en un barco con sistema positivo de masa.
PRECAUCIÓN: No tire del transductor, ni lo lleve o
sostenga por el cable; podrían romperse las
conexiones internas.
PRECAUCIÓN: No golpear nunca el transductor.
PRECAUCIÓN: No utilice nunca disolventes. Los
limpiadores, los carburantes, los selladores, la pintura
y otros productos pueden contener disolventes
fuertes, como la acetona, que atacan a numerosos
plásticos y reducen considerablemente su resistencia.
IMPORTANTE: Lea las instrucciones en su totalidad antes
de proceder a la instalación. En caso de discrepancia, estas
instrucciones deben prevalecer sobre otras instrucciones
que pudiera contener el manual del instrumento.
Aplicaciones
• El transductor de bronce se recomienda únicamente para cascos de
fibra de vidrio o de madera.
• Transductor de acero inoxidable compatible con todos los materiales
de construcción del casco.
Recomendado para prevenir la corrosión galvánica en los cascos de
metal, siempre que el casquillo de acero inoxidable esté aislado del casco.
Anote los datos que figuran en la etiqueta del cable para consultas posteriores.
Referencia N.º______________Fecha__________Frecuencia______kHz
B45
.
Identificación del modelo
El nombre del modelo está impreso en la etiqueta del cable.
Herramientas y materiales
Gafas de seguridad
Máscara antipolvo
Taladro eléctrico
Brocas y brocas huecas:
Orificio guía
B45, SS505
B258, B271W, SS258
B260, B265LH/LM, SS260, SS270W
Papel de lija
Detergente doméstico suave or disolvente flojo (por ejemplo alcohol)
Lima (instalación en casco de metal)
Transportador de ángulos (instalación con barquilla)
Sierra de banda (instalación con barquilla)
Raspador o herramienta eléctrica (instalación con barquilla)
Sellador marino (adecuado para aplicaciones debajo de la línea de flotación)
Alicates extensibles
Pasacascos (algunas instalaciones)
Abrazaderas de cables
Pintura al agua antiincrustante (imprescindible en agua salada)
Instalación en un casco de sandwich de fibra de vidrio (ver página 4)
Brocas y brocas huecas para interior del casco:
B45, SS505
B258, B271W, SS258
B260, B265LH/LM, SS260, SS270W
Cilindro, cera, cinta y epoxi de moldeo
Acerca de las barquillas
La mayoría de los barcos presentan algún ángulo de pantoque en
la ubicación donde se va a montar el transductor. Si el
transductor se monta directamente en el casco, el haz de
ultrasonidos tendrá el mismo grado de inclinación lateral que el
ángulo de pantoque. Se recomienda encarecidamente utilizar una
barquilla si el ángulo de pantoque es superior a 10°. Las
barquillas Airmar están hechas con un polímero de alta
resistencia a los impactos y tienen una guía de corte integrada;
en comparación con las barquillas hechas a medida, resultan más
seguras y fáciles de cortar con una sierra de banda y darles forma
con herramientas manuales.
• Gracias al montaje del transductor paralelo a la superficie del
agua, el haz de ultrasonidos se orienta hacia abajo en línea recta.
• El transductor queda instalado a más profundidad, por lo que el
flujo de agua en torno a él resulta menos turbulento.
• La barquilla de altas prestaciones Airmar tiene una forma
aerodinámica y alargada que facilita el flujo de agua en torno al
transductor y reduce el rozamiento al mínimo. Ofrece unas
prestaciones excelentes a más de 15 nudos (27 km/h) (véase
en la página 4 "Piezas de repuesto" las instrucciones para
efectuar un pedido.)
Barquilla de altas
prestaciones
Barquilla
estándar
3mm o 1/8"
22mm o 7/8"
30mm o 1-3/16"
33mm o 1-5/16"
35mm o 1-3/8"
40mm, 41mm, o 1-5/8"
42mm o 1-5/8"
