Insignia NS-E2111 Guía De Instalación Rápida

NS-E2111_10-1243_QSG_V2_SP.eps NS-E2111_10-1243_QSG_V2_SP.eps 1 1 1/31/2011 1/31/2011
Felicitaciones por comprar un producto de alta calidad de Insignia. Los
altavoces NS-E2111 de Insignia están diseñados para proveer un
rendimiento y valor excepcional. Estos altavoces están diseñados para
reproducir música y voz en un ambiente casero a niveles de volumen
moderado. Cuando se usan dentro de sus límites, le proveerán muchos
años de rendimiento libre de problemas.
Contenido del paquete
Altavoces (2)
Tornillos (4) Perillas (4) Guía de instalación
10:56:19 AM 10:56:19 AM V2
FINAL
FOR PRINT

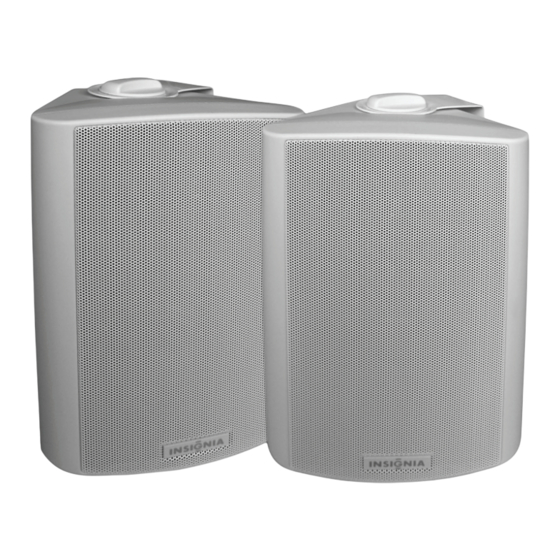

Altavoces de dos vías para interiores y exteriores NS-E2111
Instalación de sus altavoces
Para el mejor rendimiento, debe conectar correctamente los alambres de
altavoz. Todos los alambres de dos conductores están marcados de alguna
forma para ayudarle a hacerlo. Un lado estará marcado con una banda de
color, o un borde en relieve, o un conductor de un color diferente. Use el lado
marcado para las conexiones "rojas".
Conexión de los altavoces
1 Conecte los terminales rojos de altavoz a los terminales rojos (+) del
amplificador.
2 Conecte los terminales negros de altavoz a los terminales negros (-) del
amplificador.
Para verificar las conexiones:
1 Ponga su amplificador en MONO y coloque sus altavoces el uno cerca del
otro.
2 Ajuste el control de balance para que solo un altavoz este sonando.
3 Preste atención al nivel de graves y ajuste el control de balance para que
los dos altavoces suenen. Si el nivel de graves se reduce cuando ambos
altavoces suenan, uno de los altavoces está conectado incorrectamente y
los terminales positivos (+) y negativos (-) deben tener los cables de los
altavoces invertidos.
Soportes para
Instalación de los soportes (opcional)
montaje en
Puede conectar los altavoces a soportes para montaje en pared para
pared (2)
posicionarlos elevados en una pared.
1 Atornille los soportes para montaje en pared donde desea montar los
altavoces. Si la ubicación está respaldada por vigas de pared, puede usar
los tornillos de madera que se proporcionan. Si la ubicación está
respaldada solo por cartón de yeso (drywall) u otro material de pared, use
los anclajes de pared (no incluidos).
2 Deslice un altavoz en cada soporte de montaje.
rápida
3 Alinee los agujeros para los tornillos (uno arriba, uno abajo), luego
atornille una perilla en cada agujero para fijar el altavoz al soporte. Puede
aflojar la perilla para ajustar la dirección en la que apuntan los altavoces.
Guía de instalación rápida
Ajuste del volumen
• Si escucha distorsión, reduzca el volumen inmediatamente. Se puede
causar daño permanente a los altavoces dentro de segundos. La
distorsión indica que el amplificador o el altavoz están funcionando más
allá de los límites de su diseño. No ignore la distorsión solo porque el
control del volumen no está al máximo.
La mayoría de los amplificadores proveen la potencia máxima cuando el
control de volumen está ajustado cerca de la mitad de su rango. Utilizar
intensidad sonora, amplificación de graves, amplificación de agudos, o
un ecualizador puede producir una salida completa a niveles aún más
bajos, así que la distorsión es el único indicador verdadero de que el
daño es inminente.
• Casi cualquier altavoz puede ser usado con casi cualquier amplificador,
pero casi cualquier altavoz puede ser dañado por cualquier amplificador
(sin importar la clasificación de potencia de las unidades). Las recomen-
daciones de potencia de Insignia son exactas solamente si nuestras
suposiciones relacionadas con el amplificador, el tipo de música y las
condiciones de uso son las correctas. Nuestra suposición más importante
es que el nivel de volumen nunca se ajustará arriba del punto de
distorsión.
Ubicación de sus altavoces
Debido a su excelente respuesta fuera del eje y dispersión, la ubicación de
sus altavoces es menos crítica que con la mayoría de los altavoces. A
menudo, ubicarlos en el lugar apropiado en el diseño de un cuarto es todo
lo necesario para un rendimiento excepcional. Si está instalando los
altavoces en exteriores, seleccione ubicaciones que vean hacia su área de
escucha que están protegidas de la lluvia y nieve y fuera de la luz solar
directa.
Mantenimiento de sus altavoces
• Mantener el acabado de sus altavoces pasando un paño húmedo por sus
superficies.
• Para limpiar las rejillas, puede aspirarlas o golpearlas suavemente.
