Notice Technique d'Installation et Guide d'Utilisation
Technical Installation Instructions and User Guide
Manuale tecnico d'installazione e istruzioni per l'uso
Technische handleiding en installatiegids
Manual técnico de instalación y Guía del usuario
Manual técnico de instalação e Guia do utilizador

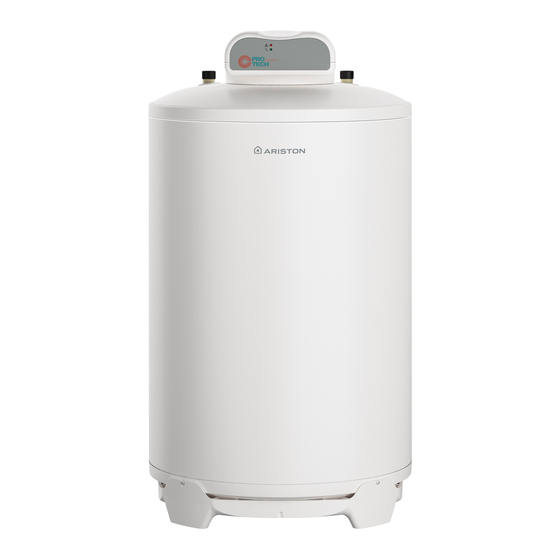

BCH 80 - 120 - 160 - 200 L
BALLON RECHAUFFEUR
HEATING TANK
BOLLITORE
CV BOILER
CALENTADOR ACUMULADOR
ACUMULADOR DE ÁGUA QUENTE
FR
GB
IT
FL
ES
PT
Publicidad
Capítulos
Tabla de contenido
Manuales relacionados para Ariston BCH 80
Resumen de contenidos para Ariston BCH 80
- Página 1 Manuale tecnico d'installazione e istruzioni per l'uso Technische handleiding en installatiegids Manual técnico de instalación y Guía del usuario Manual técnico de instalação e Guia do utilizador BCH 80 - 120 - 160 - 200 L BALLON RECHAUFFEUR HEATING TANK BOLLITORE...
-
Página 2: Tabla De Contenido
Manual técnico de instalación y Guía del usuario Índice Instrucciones de transporte, almacenamiento y reciclaje.......................... 59 Recomendaciones generales....................................59 Declaración de conformidad..................................... 59 Conformidad.de.diseño.y.fabricación..................................59 Conformidad.eléctrica.Marcado....................................59 Normas generales de seguridad....................................60 Descripcion tecnica........................................61 Datos.técnicos............................................ -
Página 3: Instrucciones De Transporte, Almacenamiento Y Reciclaje
Manual técnico de instalación y Guía del usuario INSTRUCCIONES DE TRANSPORTE, ALMACENAMIENTO Y RECICLAJE •.El.aparato.debe.transportarse.siguiendo.los.pictogramas.que.figuran.en.el.embalaje. •.El.aparato.debe.transportarse.y.guardarse.en.un.lugar.seco.y.protegido.de.las.heladas. •.La.directiva EU 2002/96/EC.impone.la.recogida.selectiva.y.el.reciclaje.de.los.aparatos.eléctricos.y.electrónicos.. . usados. •.El.símbolo."cubo.tachado".que.figura.sobre.el.aparato.indica.que,.al.final.de.su.vida.útil,.el.producto.debe.tratarse.por. . separado.de.la.basura.doméstica,.debe.llevarse.a.un.centro.de.recogida.de.residuos.para.aparatos.eléctricos.y.elec-. . trónicos.o.ser.recuperados.por.el.vendedor.en.el.momento.de.la.compra.de.un.aparato.equivalente. •.La.recogida.selectiva.permite.el.reciclaje.del.aparato.al.final.de.su.vida.útil.y.su.tratamiento,.respetuoso.con.el.medio.ambiente,.contribuye.a. . . evitar.los.eventuales.efectos.nocivos.sobre.el.medio.ambiente.y.favorece.el.reciclaje.de.los.materiales.que.componen.el.producto. •.Si.desea.más.información.sobre.los.centro.de.recogida.de.residuos.existentes,.diríjase.al.servicio.de.recogida.de.residuos.de.su.municipio.o.. . a.la.tienda.donde.ha.realizado.la.compra.del.aparato. •.El.embalaje.protege.el.calentador.de.agua.de.su.deterioro.durante.el.transporte..Utilizamos.materiales.seleccionados.por.motivos.relaciona. . dos.con.la.protección.del.medio.ambiente. . Le.invitamos.a.enviar.estos.materiales.a.su.centro.de.reciclaje.o.de.recogida.de.residuos.más.cercano. •.Si.dicho.aparato.incorpora.pilas.recargables,.las.mismas.deben.ser.retiradas.antes.de.desechar.el.aparato.y.deben.ser.eliminadas.de.forma.. . segura..Estas.baterías.se.retirarán.del.soporte.situado.en.su.alojamiento.accesible.bajo.la.tapa.de.plástico. RECOMENDACIONES GENERALES El.manual.de.instrucciones.forma.parte.integrante.del.producto.y.deberá.ser.entregado.al.usuario..Lea.atentamente.las.advertencias.del.ma- nual,.las.mismas.proporcionan.información.importante.sobre.la.seguridad.de.instalación,.de.uso.y.mantenimiento. -
Página 4: Normas Generales De Seguridad
Manual técnico de instalación y Guía del usuario NORMAS GENERALES DE SEGURIDAD Leyenda.de.los.símbolos: 11 - Durante los trabajos, utilice indumentaria y equipos de El. incumplimiento. de. la. advertencia. conlleva. riesgos. de. sufrir. protección individual. lesiones.mortales.en.determinadas.circunstancias.para.las.per- Lesiones. personales. provocadas. por. electrocución,. por. la. sonas. -
Página 5: Descripcion Tecnica
Manual técnico de instalación y Guía del usuario DESCRIPCIÓN TÉCNICA Datos técnicos 80 L 120 L 160 L 200 L Serpentín Capacidad.del.serpentín 3,15 4,40 4,40 6,5 Superficie.del.serpentín Potencia.del.intercambiador.(EN.1533) Posición.estable 10,3 13,9 15,5 1,0 Posición.mural 13,3 0,7 Potencia.del.intercambiador.(EN.1897) Posición.estable 11,8 14,7 19, Posición.mural 10,1... -
Página 6: Características.dImensionales
Manual técnico de instalación y Guía del usuario Características dimensionales Unidad.:.mm BCH 80L BCH 120 L BCH 160 L BCH 200 L 1090 1310 1177 1397 1175 1198 1418 1110 1330 417,5 67,5 87,5 107,5 6,5 6,5 6,5 6,5 Posición estable Posición mural 1. -
Página 7: Caracteristicas Generales
Manual técnico de instalación y Guía del usuario CARACTERÍSTICAS GENERALES El. calentador. con. intercambiador. de. calor. de. tubo. liso. puede. conectarse. a. una. caldera. de. gas. o. de. fuel-oil.. La. disposición. del/de. los. intercambiador(es).de.calor.sirve.para.el.calentamiento.completo.del.agua.que.contiene.el.acumulador. El.depósito.está.protegido.por.un.recubrimiento.esmaltado.aplicado.a.850.°C.que.cumple.los.requisitos.de.la.norma.DIN.4753. El.calentador.de.agua.debe.ser.montado.por.un.técnico.instalador.autorizado.en.un.local.protegido.contra.las.heladas..Los.depósitos.esmalta- dos.son.apropiados.para.agua.sanitaria. Se.deben.obturar.todos.los.racores.inutilizados..Deben.observarse.las.directivas.en.vigor.y.las.recomendaciones.de.la.compañía.de.aguas.local. así.como.las.normas.DIN. El.acumulador.está.conectado.a.la.red.de.distribución.hidráulica.mediante.el.racor.para.agua.fría.y.a.sus.puntos.de.uso.mediante.el.racor.de. agua.caliente. -
Página 8: Grupo.dE.sEguridad
Manual técnico de instalación y Guía del usuario Grupo de seguridad El.aparato.debe.estar.instalado.obligatoriamente.con.un.grupo.de.seguridad.acorde.con.las.normas.nacionales.y.europeas.en.vigor,.conectado. a.un.tubo.de.entrada.de.agua.fría.adaptado.a.la.presión.de.servicio.máxima.indicada.en.la.etiqueta.técnica. Es.aconsejable.utilizar.un.grupo.de.seguridad.de.tipo.con.membrana. El.grupo.de.seguridad.M-3/4.debe.montarse.lo.más.cerca.posible.de.la.entrada.de.agua.fría.y.el.paso.de.agua.nunca.debe.verse.obstaculizado. por.otros.accesorios. Si,.por.motivos.técnicos,.el.grupo.de.seguridad.no.puede.instalarse.en.conexión.directa.con.la.entrada.de.agua.fría,.la.conexión.utilizada.deberá. ser.rígida.y.del.mismo.tamaño.que.la.entrada.de.agua.fría.M-3/4. En.todos.los.casos,.la.conexión.deberá.realizarse.con.un.material.resistente.a.las.temperaturas.y.a.las.presiones.indicadas.en.la.etiqueta.téc- nica. La.salida.de.evacuación.del.grupo.de.seguridad.nunca.deberá.estar.obstruida.y.deberá.conectarse.a.tubos.de.evacuación.vertical.de.diámetro. al.menos.igual.al.de.las.conexiones.del.aparato. Es.aconsejable.instalar.el.grupo.de.seguridad.lo.más.bajo.posible.para.permitir.un.vaciado.suficiente.del.aparato. Si.la.presión.de.alimentación.es.superior.a.4,5.bares,.se.debe.instalar.un.reductor.de.presión.antes.del.grupo.de.seguridad. Es.aconsejable.añadir.una.válvula.de.cierre.antes.del.grupo.de.seguridad. Utilice siempre tubos de conexión nuevos para la conexión a la red de alimentación de agua, nunca reutilice tubos usados. Estos tubos deben cumplir la norma EN 61770. -
Página 9: Posición En El Suelo
Manual técnico de instalación y Guía del usuario LA.INSTALACIÓN.HIDROSANITARIA.debe.conectarse.como.se.indica.a.continuación.: POSICIÓN EN EL SUELO (Con.kit.específico) 1.-.Fije.el.pie.al.producto.con.los.cuatro.tornillo.incluidos.en.el.kit. .-.Conecte.el.aparato.siguiendo.el.esquema.indicado.: 1.-.Entrada.de.agua.fría.-.M3/4 .-.Salida.de.agua.caliente.sanitaria.-.M3/4 3.-.Entrada.de.circuito.primario.-.M3/4 4.-.Salida.de.circuito.primario.-.M3/4 5.-.Recirculación.-.M3/4.(excepto.80.L.BCH) POSICIÓN MURAL (Con.kit.específico) 1.-.Retire.los.cuatro.tornillos.+.arandelas.presentes.en.la.parte.trasera.del.aparato. .-.Monte.las.dos.patas.de.soporte.mural.y.fíjelas.con.los.cuatro.tornillos.incluidos en.el.kit. 3.-.Fije.el.aparato.a.la.pared. 4.-.Pegue.la.etiqueta."Pro-Tech".incluida.en.el.kit. 5.-.Conecte.el.aparato.siguiendo.el.esquema.indicado.: 1.-.Entrada.de.agua.fría.-.M3/4 .-.Salida.de.agua.caliente.sanitaria.-.M3/4 3.-.Entrada.de.circuito.primario.-.M3/4 4.-.Salida.de.circuito.primario.-.M3/4 5.-.Recirculación.-.M3/4.(excepto.80.L.BCH) -
Página 10: Esquema.dE.cOnexión
Manual técnico de instalación y Guía del usuario Esquema de conexión Posición estable Soupape de sécurité Válvula de seguridad Conducto de desagüe observable Conduite d'écoulement observable Soupape de sécurité Conduite d'écoulement observable EC = Agua caliente RE = Recirculación Vidange Vaciado EF = Agua fría Posición mural... -
Página 11: Opciones.dE.iNstalación
Manual técnico de instalación y Guía del usuario Opciones de instalación Caso de una instalación con conexión a una caldera. Este.aparato.puede.conectarse.a.una.instalación.sanitaria.con.una.caldera.como.fuente.de.energía. Gracias a un kit de conexión compuesto por: Grupo de seguridad 7 bares + sifón + tubo flexible de PVC para evacuación del vaso de expansión sanitario de 4 L. -
Página 12: Puesta En Servicio
Manual técnico de instalación y Guía del usuario PUESTA EN SERVICIO Para.el.agua.de.uso.sanitario,.llene.el.acumulador.de.agua.fría.y.purgue.el.aire.del.circuito.abriendo.la.válvula.de.trasiego.de.agua.caliente. Llene.el.intercambiador.de.agua.caliente.del.circuito.primario.y.purgue.el.aire.de.la.instalación. Regule.la.temperatura.del.agua.sanitaria.en.el.acumulador.manipulando.el.regulador.del.termostato.(no.incluido.con.el.aparato).. Es.muy.recomendable.regular.la.temperatura.entre.60.°C.y.65.°C. Sólo.el.instalador.autorizado.puede.poner.en.marcha.el.aparato. Compruebe.periódicamente.que.todos.los.dispositivos.de.control.y.de.ajuste.funcionan.correctamente. FUNCIONAMIENTO Este.acumulador.permite.un.fácil.abastecimiento.de.agua.caliente.tanto.para.uso.doméstico.como.para.uso.industrial. El.acumulador.está.conectado.a.la.red.de.distribución.hidráulica.mediante.el.racor.para.agua.fría.y.a.sus.puntos.de.uso.mediante.el.racor.de. agua.caliente. Si.se.extrae.agua.caliente.de.un.punto.de.uso,.el.agua.fría.entra.en.el.depósito.donde.se.calienta.a.la.temperatura.programada.en.el.termos- tato.(no.incluido.con.el.producto). Es.aconsejable.regular.la.temperatura.del.agua.sanitaria.entre.60.°C.y.65.°C,.porque.la.misma.garantiza.las.mejores.prestaciones.del.aparato.y. asegura: -.la.máxima.higiene, -.la.reducción.al.máximo.de.las.pérdidas.térmicas, -.limita.la.formación.de.cal. El.calentamiento.del.agua.sanitaria.en.el.depósito.se.realiza.mediante.afluencia.del.agua.caliente.primaria.que.circula.por.el.serpentín. situado.en.el.interior.del.aparato. Atención:. -.el.aparato.nunca.debe.conectarse.a.la.corriente.estando.. . vacío,.existe.riesgo.de.deterioro.de.los.componentes..eléctricos,.en.caso.de.uso.del.kit.eléctrico.opcional. -.nunca.se.debe.obturar.el.orificio.del.grupo.de.seguridad. -
Página 13: Protech
Manual técnico de instalación y Guía del usuario PROTECH El.sistema.PROFESSIONAL.TECH,.solución.exclusiva,.es.un.sistema.de.protección.electrónica.contra.la.corrosión.que.permite.garantizar.una. longevidad.máxima.al.depósito.del.calentador.y.ello.con.las.calidades.de.agua.más.extremas. El.circuito.electrónico.permite.crear.una.diferencia.de.potencial.entre.el.depósito.y.el.electrodo.de.titanio.para.garantizar.una.protección.óp- tima.del.depósito.e.impedir.la.corrosión. El.buen.funcionamiento.del.sistema.de.protección.EXIGE.UNA.CONEXIÓN.PERMANENTE.A.LA.RED.ELÉCTRICA.30V,.incluso.en.caso.de.inactivi- dad.del.preparador.de.agua.caliente..Para.poder.desconectar.el.sistema.de.protección.durante.más.de.dos.horas.sin.riesgo.para.la.vida.útil.del. depósito,.es.indispensable.vaciar.el.depósito.previamente..!.! Además.de.a.la.red.eléctrica.de.30V,.el.circuito.electrónico.también.está.conectado.al.depósito.que.se.va.a.proteger.y.al.electrodo.de.protec- ción.de.titanio.como.se.indica.en.el.esquema.de.la.página.siguiente. El.buen.funcionamiento.de.la.protección.se.indica.mediante.el.encendido.continuo.del.piloto.verde.que.indica.la.presencia.de.corriente.en.los. bornes.del.circuito..En.caso.de.fallo,.el.piloto.rojo.indica.que.el.electrodo.está.en.cortocircuito.con.el.depósito,.que.uno.de.los.cables.(depósito. o.electrodo).está.suelto.o.que.no.hay.agua.en.el.depósito. Por.tanto,.su.preparador.de.agua.caliente.estará.correctamente.protegido.si.el.piloto.verde.está.encendido.y.si.el.piloto.rojo.está.apagado..En. caso.contrario,.póngase.en.contacto.con.el.instalador. Nota para el instalador Atención:.antes.de.realizar.cualquier.intervención.deberá.desconectar.la.corriente.eléctrica.de.30.V,.(dada.su.brevedad,.esta.intervención. puede.realizarse.sin.vaciar.el.depósito.sin.que.ello.produzca.corrosión.alguna). La.sustitución.del.circuito.electrónico.es.muy.fácil.de.realizar.sin.vaciar.el.depósito..Sólo.hay.que: -.desenchufar.los.dos.cables.de.corriente.que.van.del.circuito.electrónico.al.bornero.de.corriente, -.desenchufar.el.conector.rápido.con.poka-yoke.que.conecta.el.circuito.con.el.depósito.y.el.electrodo, -.extraer.el.circuito.electrónico.de.su.soporte.(clips.de.plástico.en.las.cuatro.esquinas), -.sustituir.el.circuito.defectuoso.por.uno.nuevo.y.repetir.en.orden.inverso.las.operaciones.citadas.anteriormente. Diagnóstico de averías del circuito electrónico 1).El.piloto.VERDE.no.está.encendido.: . -
Página 14: Esquema.dE.cAbleado
Manual técnico de instalación y Guía del usuario Esquema de cableado ATENCIÓN: EL CIRCUITO ELECTRÓNICO DEBE FUNCIONAR EXCLUSIVAMENTE CON 230 V. Rojo Circuito electrónico Negro Relé Ánodo de titanio Conexión MANTENIMIENTO Y CONSERVACIÓN CORTE LA CORRIENTE ELÉCTRICA ANTES DE REALIZAR CUALQUIER INTERVENCIÓN EN EL APARATO Todas.las.operaciones.debe.realizarlas.un.técnico.instalador.autorizado. -
Página 15: Límite De Garantía
Manual técnico de instalación y Guía del usuario LÍMITE DE LA GARANTÍA La.garantía.sólo.es.válida.si.el.aparato.ha.sido.instalado.por.un.técnico.instalador.autorizado. Quedan.excluidos.de.la.garantía.los.fallos.debidos.a.: condiciones.ambientales.anormales.: •.Situación.en.un.lugar.a.la.intemperie.o.expuesto.a.las.heladas. •.Alimentación.con.agua.de.lluvia,.pozos.o.con.criterios.de.agresividad.particularmente.anormales.y.no.conformes.con.las.normas.nacionales.. . y.normativas.vigentes. •.La.garantía.se.limita.a.la.sustitución.o.reparación.del.aparato.y.de.los.componentes.que.hayan.sido.calificados.como.defectuosos.de.origen..Si.es.preciso,.la.pieza.o.el.producto.deberá.ser.devuelto.a.una.de.nuestras.fábricas.sólo.después.del.acuerdo.previo.de.nuestros.departa-. . mentos.técnicos..Los.costes.de.mano.de.obra,.transporte,.embalaje.y.desplazamiento.irán.a.cargo.del.usuario..La.sustitución.o.la.reparación.. . de.un.componente.de.un.aparato.en.ningún.caso.dará.lugar.a.indemnización.alguna. •.Daños.varios.ocasionados.por.golpes.o.caídas.durante.la.manipulación.después.de.la.entrega.de.fábrica. •.En.particular,.daños.por.agua.que.hubieran.podido.evitarse.con.una.reparación.inmediata.del.calentador. La.garantía.sólo.es.aplicable.al.calentador.y.a.sus.componentes.con.exclusión.de.todo.o.parte.de.la.instalación.eléctrica.o.hidráulica.del.apa- rato. •.Corriente.eléctrica.con.sobretensiones.importantes.(en.caso.de.instalación.de.un.kit.eléctrico). Una.instalación.no.conforme.con.la.reglamentación,.con.las.normas.nacionales.en.vigor.y.con.las.reglas.del.oficio. En.particular.: •.Ausencia.o.montaje.incorrecto.del.grupo.de.seguridad. •.Montaje.de.un.grupo.de.seguridad.no.conforme.con.las.normas.nacionales.en.vigor.y.utilización.de.un.grupo.de.seguridad.usado.en.la.ins. . talación.de.un.calentador.nuevo. •.Modificación.del.ajuste.del.grupo.de.seguridad.rompiendo.el.precinto.de.plomo. •.Corrosión.anormal.debida.a.una.conexión.hidráulica.incorrecta.(contacto.directo.hierro.-.cobre). •.Conexión.eléctrica.defectuosa.no.conforme.con.las.normas.de.instalación.nacionales.en.vigor,.toma.de.tierra.incorrecta,.sección.de.cable.. - Página 16 Manual técnico de instalação e Guia do utilizador Índice Instruções de transporte, Armazenamento e Reciclagem.......................... 73 Recomendações gerais......................................... 73 Declaração de conformidade....................................73 Conformidade.de.concepção.e.frabrico................................... 73 Conformidade.eléctrica.Marcação....................................73 Normas gerais de segurança..................................... 74 Descrição técnica..........................................
-
Página 17: Instruções De Transporte, Armazenamento E Reciclagem
Manual técnico de instalação e Guia do utilizador INSTRUÇÕES DE TRANSPORTE, ARMAZENAMENTO E RECICLAGEM •.O.aparelho.deve.ser.transportado.de.acordo.com.os.pictogramas.inscritos.na.embalagem. •.O.aparelho.deve.ser.transportado.e.armazenado.num.local.seco.e.ao.abrigo.do.gelo. •.A.directiva EU 2002/96/EC.impõe.a.recolha.selectiva.e.a.reciclagem.dos.aparelhos.eléctricos.e.electrónicos.. . usados. •.O.símbolo."contentor.de.lixo.barrado.com.uma.cruz".ostentado.pelo.aparelho.indica.que.o.produto,.em.fim.de.vida,.. . deve.ser.tratado.separadamente.dos.resíduos.domésticos.e.entregue.num.centro.de.triagem.de.resíduos.destinado.. . aos.aparelhos.eléctricos.e.electrónicos.ou.recuperado.pelo.revendedor,.aquando.da.compra.de.um.novo.aparelho.. . equivalente. •.A.triagem.selectiva,.que.permite.a.reciclagem.do.aparelho.em.fim.de.vida.e.respectivo.tratamento,.amiga.do.ambiente,.contribui.para.evitar. . . os.eventuais.efeitos.negativos.sobre.o.meio.ambiente.e.favorece.a.reciclagem.das.matérias.que.compõem.o.produto. •.Para.obter.mais.informações.sobre.os.centros.de.recolha.de.resíduos.existentes,.dirija-se.ao.serviço.de.recolha.de.resíduos.da.sua.área.. . ou.à.loja.onde.adquiriu.o.seu.equipamento. •.A.embalagem.protege.o.seu.acumulador.de.água.quente.contra.os.riscos.derivados.do.transporte..Utilizamos.materiais.seleccionados.por.. . motivos.relacionados.com.a.protecção.do.meio.ambiente. . Sugerimos-lhe.que.entregue.estes.materiais.num.centro.de.reciclagem.ou.estação.de.tratamento.de.resíduos.mais.próximos. •.Se.o.aparelho.incluir.pilhas.recarregáveis,.removê-las.antes.que.o.aparelho.seja.colocado.em.refugo.e.eliminá-las.de.forma.segura..Estas.. -
Página 18: Normas Gerais De Segurança
Manual técnico de instalação e Guia do utilizador NORMAS GERAIS DE SEGURANÇA Legenda.dos.símbolos.: 11 - Durante os trabalhos, usar vestuário e equipamentos de O.desrespeito.pelo.aviso.implica.riscos.de.lesões.mortais.em.cer- protecção individual. tas.circunstâncias.para.as.pessoas. Lesões. pessoais. provocadas. por. electrocussão,. projecção. de. O.desrespeito.pelo.aviso.implica.o.risco.de.danos.graves.em.cer- estilhaços.ou.fragmentos,.inalação.de.poeiras,.embates,.cortes,. tas.circunstâncias.para.objectos,.plantas.ou.animais. picadas,.abrasões,.ruído,.vibrações. ************ 12 - As operações internas devem ser efectuadas com a 1 - Evitar efectuar uma operação que implique a abertura do maior prudência, evitando qualquer contacto brusco com aparelho. -
Página 19: Descrição Técnica
Manual técnico de instalação e Guia do utilizador DESCRIÇÃO TÉCNICA Dados técnicos 80 L 120 L 160 L 200 L Serpentina Capacidade.serpentina 3,15 4,40 4,40 6,5 Superficie.serpentina Potência.do.permutador.(EN.1533) Posição.estável 10,3 13,9 15,5 1,0 Posição.mural 13,3 0,7 Potência.do.permutador.(EN.1897) Posição.estável 11,8 14,7 19, Posição.mural 10,1... -
Página 20: Dimensões
Manual técnico de instalação e Guia do utilizador Dimensões Unidade.:.mm BCH 80L BCH 120 L BCH 160 L BCH 200 L 1090 1310 1177 1397 1175 1198 1418 1110 1330 417,5 67,5 87,5 107,5 6,5 6,5 6,5 6,5 Posição Estável Posição Mural 1. -
Página 21: Generalidades
Manual técnico de instalação e Guia do utilizador GENERALIDADES O.acumulador.de.água.com.permutador.de.calor.com.tubo.liso.pode.ser.ligado.a.todas.as.caldeiras.a.gás.ou.a.fuelóleo..A.disposição.do/dos. permutadores.de.calor.serve.para.o.aquecimento.completo.da.água.contida.no.acumulador. O.depósito.é.protegido.por.um.revestimento.esmaltado.aplicado.a.850°C,.em.conformidade.com.as.exigências.da.DIN.4753. O.acumulador.de.água.quente.deve.ser.montado.por.um.instalador.autorizado,.num.local.protegido.do.gelo..Os.depósitos.esmaltados.são. apropriados.para.a.água.sanitária. É.necessário.tapar.todas.as.ligações.não.utilizadas..As.directivas.em.vigor.e.as.prescrições.do.serviço.local.das.águas,.bem.como.as.normas.DIN. devem.ser.respeitadas. O.acumulador.está.ligado.à.rede.de.distribuição.de.água.através.da.ligação.para.a.água.fria.e.aos.respectivos.pontos.de.utilização.por.intermé- dio.da.ligação.de.água.quente. Quando.é.extraída.água.quente.de.um.ponto.de.utilização,.a.água.fria.entra.no.reservatório.onde.será.aquecida.à.temperatura.programada.no. termóstato.(não.incluído.com.o.produto). Recomenda-se.que.a.temperatura.da.água.sanitária.seja.ajustada.entre.60°.e.65°C,.porque.garante.melhores.desempenhos.do.aparelho.e. assegura: -.Máxima.higiene, -.Limitação.máxima.das.perdas.térmicas, -.Limitação.da.formação.de.calcário. INSTALAÇÃO Instruções de instalação SÓ UM PROFISSIONAL QUALIFICADO ESTÁ HABILITADO A EFECTUAR ESTA OPERAÇÃO, SOB PENA DE INCORRER NA ANULAÇÃO DA GARANTIA O.que.está.abaixo.mencionado.é.determinante.para.a.validade.da.garantia. -
Página 22: Grupo.dE.sEgurança
Manual técnico de instalação e Guia do utilizador Grupo de segurança O.aparelho.deve.ser.obrigatoriamente.instalado.com.um.grupo.de.segurança.em.conformidade.com.as.normas.nacionais.e.europeias.em.vigor,. ligado.ao.tubo.de.entrada.da.água.fria.e.adaptado.à.pressão.de.serviço.máxima.indicada.na.etiqueta.técnica. Recomenda-se.a.utilização.de.um.grupo.de.segurança.do.tipo.com.membrana. O.grupo.de.segurança.M-3/4.deve.ser.montado.o.mais.próximo.possível.da.entrada.da.água.fria.e.a.passagem.da.água.nunca.deve.estar.obs- truída.por.outros.acessórios. Se,.por.razões.técnicas,.não.for.possível.instalar.o.grupo.de.segurança.ligado.directamente.à.entrada.de.água.fria,.o.tubo.utilizado.deverá.ser. rígido.e.ter.a.mesma.medida.da.entrada.de.água.fria.M-3/4. Em.todos.os.casos,.o.material.de.composição.do.tubo.deverá.ser.resistente.às.temperaturas.e.às.pressões.indicadas.na.etiqueta.técnica. A.saída.da.evacuação.do.grupo.de.segurança.nunca.deverá.estar.obstruída,.devendo.estar.ligada.aos.tubos.de.evacuação.vertical.com.diâ- metro.pelo.menos.igual.ao.das.ligações.do.aparelho. Recomenda-se.que.o.grupo.de.segurança.seja.instalado.o.mais.baixo.possível,.para.permitir.um.esvaziamento.suficiente.do.aparelho. Se.a.pressão.de.alimentação.for.superior.a.4,5.bares,.é.necessário.instalar.um.redutor.de.pressão.a.montante.do.grupo.de.segurança. Recomenda-se.a.colocação.de.uma.torneira.de.paragem.a.montante.do.grupo.de.segurança. Utilizar sempre tubos de ligação novos para a ligação à rede de alimentação de água; nunca reutilizar tubos usados. Além disso, estes tubos devem estar conformes à... - Página 23 Manual técnico de instalação e Guia do utilizador O.EQUIPAMENTO.HIDROSSANITÁRIO.deve.ser.ligado.da.seguinte.maneira.: POSIÇÃO AO SOLO (Com.kit.específico) 1.-.Fixar.o.suporte.ao.produto.com.os.4.parafusos.incluídos.no.kit. .-.Proceder.à.ligação.do.aparelho.de.acordo.com.o.esquema.indicado.: 1.-.Entrada.de.água.fria.-.M3/4 .-.Partida.de.água.quente.sanitária.-.M3/4 3.-.Entrada.de.circuito.primário.-.M3/4 4.-.Saída.de.circuito.primário.-.M3/4 5.-.Recirculação.-.M3/4.(excepto.80.L.BCH) POSIÇÃO NA PAREDE (Com.kit.específico) 1.-.Retirar.os.4.parafusos.+.anilhas.presentes.na.face.traseira.do.aparelho. .-.Montar.os..suportes.murais.e.fixá-los.com.os.4.parafusos.incluídos.no.kit. 3.-.Fixar.o.aparelho.à.parede. 4.-.Colar.a.etiqueta."Pro-Tech".incluída.no.kit. 5.-.Proceder.à.ligação.do.aparelho.de.acordo.com.o.esquema.indicado.: 1.-.Entrada.de.água.fria.-.M3/4 .-.Partida.de.água.quente.sanitária.-.M3/4 3.-.Entrada.de.circuito.primário.-.M3/4 4.-.Saída.de.circuito.primário.-.M3/4 5.-.Recirculação.-.M3/4.(excepto.80.L.BCH)
-
Página 24: Esquema.dE.lIgação
Manual técnico de instalação e Guia do utilizador Esquema de ligação Posição estável Válvula de segurança Soupape de sécurité Soupape de sécurité Tubo de escoamento observável Conduite d'écoulement observable Conduite d'écoulement observable EC = Água quente RE = Recirculação Esvaziamento Vidange EF = Água fria Posição mural... -
Página 25: Opções.dE.iNstalação
Manual técnico de instalação e Guia do utilizador Opções de instalação Caso de uma instalação com ligação a uma caldeira. Este.aparelho.pode.ser.ligado.a.uma.instalação.sanitária,.que.tenha.como.fonte.de.energia.uma.caldeira. Graças a um kit de ligação composto por: Grupo de segurança 7 bares + sifão + tubo flexível em PVC para evacuação do vaso de expansão sanitário 4 L. -
Página 26: Colocação Em Serviço
Manual técnico de instalação e Guia do utilizador COLOCAÇÃO EM SERVIÇO Relativamente.à.água.de.uso.sanitário,.encher.o.acumulador.de.água.fria.e.evacuar.o.ar.contido.no.circuito,.abrindo.uma.torneira.de.trasfega. de.água.quente. Encher.o.permutador.de.água.quente.do.circuito.primário.e.evacuar.o.ar.contido.na.instalação. Ajustar.a.temperatura.da.água.sanitária.no.acumulador,.actuando.na.regulação.do.termóstato.(não.incluído.com.o.aparelho).. Recomenda-se.fortemente.que.a.temperatura.seja.ajustada.entre.60°.e.65°C. Só.pessoal.qualificado.está.habilitado.a.realizar.a.ligação.do.aparelho. Controlar.periodicamente.se.todos.os.dispositivos.de.comando,.de.regulação.de.controlo.funcionam.correctamente. FUNCIONAMENTO Este.acumulador.permite.aprovisionar-se.facilmente.com.água.quente,.tanto.em.utilização.doméstica.como.industrial. O.acumulador.está.ligado.à.rede.de.distribuição.de.água.através.da.ligação.para.a.água.fria.e.aos.respectivos.pontos.de.utilização.por.inter- médio.da.ligação.de.água.quente. Quando.é.extraída.água.quente.de.um.ponto.de.utilização,.a.água.fria.entra.no.reservatório.onde.será.aquecida.à.temperatura.programada. no.termóstato.(não.incluído.com.o.produto). Recomenda-se.que.a.temperatura.da.água.sanitária.seja.ajustada.entre.60°.e.65°C,.porque.garante.melhores.desempenhos.do.aparelho.e. assegura: -.Máxima.higiene, -.Limitação.máxima.das.perdas.térmicas, -.Limitação.da.formação.de.calcário. O.aquecimento.da.água.sanitária.no.reservatório.do.acumulador.efectua-se.por.afluência.de.água.quente.primária,.que.circula.na.serpentina. situada.no.interior.deste.aparelho. Atenção:. -.O.aparelho.nunca.deve.ser.ligado.quando.está.vazio,.sob. pena.de.deteriorar.os.componentes.eléctricos,.em.caso.de. utilização.do.kit.eléctrico.opcional. -.Nunca.obturar.o.orifício.do.grupo.de.segurança. -
Página 27: Protech
Manual técnico de instalação e Guia do utilizador PROTECH O.sistema.PROFISSIONAL.TECH,.solução.exclusiva,.é.um.sistema.de.protecção.electrónica.contra.a.corrosão,.que.permite.assegurar.a.máxima. longevidade.ao.depósito.do.seu.acumulador.de.água.quente,.mesmo.nos.casos.mais.extremos.de.qualidade.da.água. O.circuito.electrónico.permite.criar.uma.diferença.de.potencial.entre.o.depósito.e.o.eléctrodo.de.titânio,.de.maneira.a.garantir.a.máxima.pro- tecção.do.depósito.e.impedir.a.corrosão. O.funcionamento.correcto.do.sistema.de.protecção.EXIGE.UMA.LIGAÇÃO.PERMANENTE.À.ALIMENTAÇÃO.30.V,.mesmo.em.caso.de.paragem. do.preparador.de.água.quente..Para.poder.desligar.o.sistema.de.protecção.durante.mais.de..horas,.sem.riscos.para.a.duração.de.vida.do. depósito,.é.indispensável.esvaziar.previamente.o.depósito!.!! Além.da.rede.de.30.V,.o.circuito.electrónico.também.está.ligado.ao.depósito.a.proteger.e.ao.eléctrodo.de.protecção.em.titânio,.como.indicado. no.esquema.da.página.seguinte. O. funcionamento. correcto. da. protecção. é. assinalado. pela. iluminação. contínua. da. lâmpada. testemunho. verde,. que. indica. a. presença. de. tensão.nos.bornes.do.circuito..Em.caso.de.deficiência,.a.lâmpada.testemunho.vermelha.assinala.que.o.eléctrodo.está.em.curto-circuito.com.o. depósito,.que.um.dos.cabos.(depósito.ou.eléctrodo).está.solto.ou.que.não.há.água.no.depósito. O.seu.preparador.de.água.quente.estará.correctamente.protegido,.se.a.lâmpada.testemunho.verde.estiver.acesa.e.a.lâmpada.vermelha.estiver. apagada..Caso.contrário,.contacte.o.seu.instalador. -
Página 28: Esquema.dE.cAblagem
Manual técnico de instalação e Guia do utilizador Esquema de cablagem ATENÇÃO: O CIRCUITO ELECTRÓNICO DEVE FUNCIONAR EXCLUSIVAMENTE EM 230 V! Vermelho Circuito electrónico Preto Relé Ânodo de titânio Ligação MANUTENÇÃO E CONSERVAÇÃO A CORRENTE DEVE SER DESLIGADA, ANTES DE QUALQUER INTERVENÇÃO NO APARELHO Todas.as.operações.devem.ser.efectuadas.por.um.operador.qualificado. -
Página 29: Limite De Garantia
Manual técnico de instalação e Guia do utilizador LIMITE DE GARANTIA A.garantia.só.é.válida,.se.a.instalação.for.efectuada.por.um.operador.qualificado. Estão.excluídas.destas.garantias.as.deficiências.provocadas.por: Condições.ambientais.anormais.: •.posicionamento.num.local.sujeito.ao.gelo.ou.às.intempéries. •.alimentação.com.água.da.chuva,.proveniente.de.poços.ou.que.apresente.critérios.de.agressividade.particularmente.anormais.e.não.confor. . me.às.regras.nacionais.e.normas.em.vigor. •. a. garantia. limita-se. à. troca. ou. à. reparação. dos. aparelhos. e. componentes. que. tenhamos. reconhecido. como. defeituosos. de. origem.. Se. . .for.necessário,.a.peça.ou.o.produto.deverão.ser.enviados.para.uma.das.nossas.fábricas,.mas.apenas.depois.do.acordo.prévio.dos.nossos.ser. . -
Página 32: Notas
NOTES NOTES NOTE NOTA'S NOTAS OBSERVAÇÕES Ariston Thermo Group Viale.Aristide.Merloni.45 60044.FABRIANO.(AN) Italy T..+39.073.6011 F..+39.073.60331 E.marketing@aristonthermo.com www.aristonthermo.com...
