Quick Installation Guide

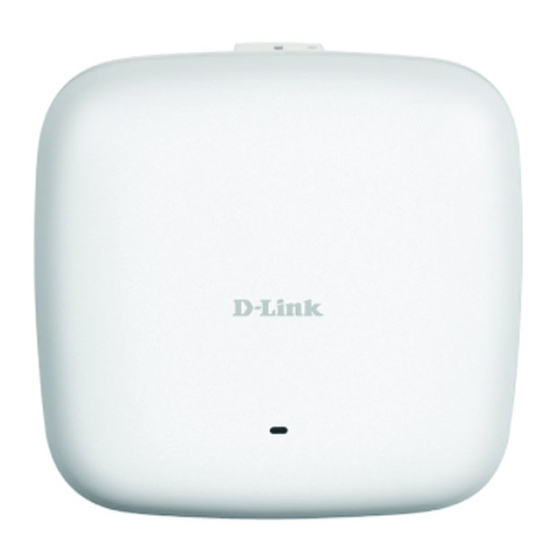

Wireless AC1750 Wave 2 Dual-Band PoE Access Point
This document will guide you through the basic installation
process for your new D-Link Wireless AC Access Point.
DAP-2680
Quick Installation Guide
Installationsanleitung
Guide d'installation
Guía de instalación
Guida di Installazione
Documentation also available on
CD and via the D-Link Website
Publicidad
Tabla de contenido
Manuales relacionados para D-Link DAP-2680
Resumen de contenidos para D-Link DAP-2680
- Página 1 Quick Installation Guide Wireless AC1750 Wave 2 Dual-Band PoE Access Point This document will guide you through the basic installation process for your new D-Link Wireless AC Access Point. DAP-2680 Quick Installation Guide Installationsanleitung Guide d’installation Guía de instalación Guida di Installazione...
-
Página 3: System Requirements
ƒ Quick Install Guide If any of the above items are missing, please contact your reseller. NOTE no PSU supplied. To power the units use an D-Link 802.3at PoE switch or the D-Link DPE-301GI PoE injector. D-Link DAP-2680 Quick Install Guide... -
Página 4: Hardware Overview
Interfaces Power Receptor (*Note no longer used, replaced by PoE) LAN Port (PoE) * PoE kit (injector and adapter) is NOT include in the package and it can be purchased with the model name "DPE-301GI". D-Link DAP-2680 Quick Install Guide... - Página 5 To power on the DAP-2680, you can use ONE of the following methods: 1. Plug one end of your Ethernet cable into the LAN port of the DAP-2680, and the other end into a port on a 802.3at PoE switch.
- Página 6 5. Plug the Ethernet cable into the LAN screws. Take out the mounting ring. port on the access point. 3. Drill holes in the marked points and 6. To attach the access point to the insert the plastic wall anchors. mounting bracket. D-Link DAP-2680 Quick Install Guide...
-
Página 7: Technical Support
Make sure both brackets are in port on the access point. line with each other. Ceiling crossbar 4. Place the DAP-2680’s male bracket in the mounting bracket’s female bracket. Click DAP-2680 and the mounting bracket to lock in position. -
Página 8: Systemanforderungen
Sollte einer der oben aufgeführten Artikel fehlen, wenden Sie sich bitte an Ihren Fachhändler. HINWEIS: keine Stromversorgungseinheiten im Lieferumfang. Zur Stromversorgung der Einheiten nutzen Sie einen D-Link 802.3at PoE Switch oder den D-Link DPE-301GI PoE-Injektor. D-Link DAP-2680 Quick Install Guide... - Página 9 . Durchgehend rot bei fehlgeschlagenem Hochfahrvorgang Schnittstellen Adapterbuchse (*Hinweis: wird nicht mehr verwendet, durch PoE ersetzt) LAN-Port (PoE) * PoE-Kit (Injektor und Adapter) ist NICHT im Lieferumfang enthalten und kann unter der Modellbezeichnung DPE-301GI gesondert erworben werden. D-Link DAP-2680 Quick Install Guide...
- Página 10 Access Point - Stromzufuhr Zur Stromversorgung des DAP-2680 wählen Sie EINE der folgenden Optionen: 1. Stecken Sie ein Ende Ihres Ethernet-Kabels in den LAN-Port des DAP-2680 und das andere Ende in einen Port an einem 802.3at PoE-Switch. 2. Sie müssen einen DPE-301GI PoE-Injektor gesondert erwerben, soll der Access Point ohne einen 802.3at PoE Switch angeschlossen werden.
- Página 11 Entnehmen Sie den Befestigungsring der Verpackung. 6. Bringen Sie den Access Point auf der Halterung an. 3. Bohren Sie Löcher an den von Ihnen gekennzeichneten Stellen und setzen Sie die Plastikdübel in die Bohrlöcher ein. D-Link DAP-2680 Quick Install Guide...
-
Página 12: Technische Unterstützung
Bügelhalterungen entsprechend Steckhalterungselemente des ausgerichtet sind. DAP-2680 auf die Einstecklöcher Deckenquerlatte der Montagehalterung. Schieben und klicken Sie den DAP-2680 und die Montagehalterung zum Einrasten in der vorgesehenen Position zusammen. Deckenhalterung 2. Bringen Sie den Befestigungsring mithilfe der mitgelieferten Schrauben an der Deckenhalterung an. -
Página 13: Configuration Système Requise
Guide d'installation rapide du DAP-2680 Ce guide d'installation fournit les instructions de base pour l'installation du point d'accès sans fil DAP-2680 sur votre réseau. Pour obtenir des informations complémentaires sur l'utilisation du point d'accès, consultez le Manuel d'utilisation, disponible sur le CD joint à... -
Página 14: Voyant Lumineux
(*Remarque obsolète ; remplacé par PoE) Port LAN (PoE) * Le kit PoE (injecteur et adaptateur) n'est PAS inclus dans la boîte. Il porte le nom de modèle « DPE-301GI » et peut être acheté séparément. D-Link DAP-2680 Quick Install Guide... -
Página 15: Configuration Du Point D'aCcès
Mise sous tension du point d'accès Pour alimenter le DAP-2680, vous pouvez procéder de l’UNE des façons suivantes : 1. Branchez une extrémité du câble Ethernet au port LAN du DAP-2680 et l'autre extrémité au port d'un commutateur 802.3at PoE. - Página 16 Enlevez le support de montage. LAN du point d'accès.. 3. Percez des trous dans les points 6. Pour fixer le point d'accès au support marqués et insérez les chevilles en de montage. plastique. D-Link DAP-2680 Quick Install Guide...
-
Página 17: Montage Avec Un Support De Fixation Au Plafond
Assurez-vous que LAN du point d'accès.. les deux supports sont alignés l'un par rapport à l'autre. 4. Insérez le support mâle du DAP-2680 dans le support femelle du support de Barre transversale montage. Appuyez sur le DAP-2680 au plafond et le support de montage jusqu'à... -
Página 18: Requisitos Del Sistema
• Internal Explore 11, Safari 7, Firefox 28, Google Chrome 33 o versiones posteriores de estos exploradores 1. ¿Qué contiene la caja? ƒ DAP-2680 Punto de acceso 802.11ac con alimentación a través de Ethernet (PoE). ƒ Soportes de montaje ƒ Soportes para techo ƒ... -
Página 19: Descripción General Del Hardware
PoE) Puerto de LAN (PoE) * El kit PoE (inyector y adaptador) NO se incluye en el paquete, pero se puede adquirir por separado. La referencia del mismo es "DPE-301GI". D-Link DAP-2680 Quick Install Guide... -
Página 20: Instalación
Encendido del punto de acceso Para alimentar el DAP-2680, puede utilizar UNO de los métodos siguientes: 1. Enchufar un extremo del cable Ethernet al puerto de LAN del DAP-2680 y el otro extremo a un puerto en un conmutador 802.3at PoE. - Página 21 Saque el aro de montaje. LAN en el punto de acceso. 3. Taladre los orificios en los puntos 6. Acoplar el punto de acceso al soporte marcados e introduzca los anclajes de de montaje. pared de plástico. D-Link DAP-2680 Quick Install Guide...
-
Página 22: Montaje Con Un Soporte Para Techo
4. Coloque el soporte macho del DAP-2680 en el soporte hembra del soporte de montaje. Haga clic en el DAP-2680 y en el soporte de montaje para bloquearlo en su posición. Soporte para techo 2. Utilice los tornillos suministrados para acoplar el aro de montaje al soporte para techo. -
Página 23: Requisiti Di Sistema
In questa guida di installazione sono riportate le istruzioni di base per installare il punto di accesso wireless DAP-2680 in rete. Per ulteriori informazioni sull'utilizzo del punto di accesso, consultare il manuale utente disponibile sul CD incluso nella confezione o scaricabile dal sito Web di supporto di D-Link. -
Página 24: Panoramica Hardware
Presa per cavo di alimentazione (*Notare che non è più utilizzato, sostituito da PoE) Porta LAN (PoE) * Kit PoE (iniettore e adattatore) NON incluso nel pacchetto; può essere acquistato con il nome del modello "DPE-301GI". D-Link DAP-2680 Quick Install Guide... - Página 25 3. Installazione Accensione del punto di accesso Per accendere il dispositivo DAP-2680, è possibile utilizzare UNO dei seguenti metodi: 1. Collegare un'estremità del cavo Ethernet alla porta LAN del dispositivo DAP-2680 e l'altra estremità a una porta di uno switch 802.3at PoE.
- Página 26 Estrarre l'anello di LAN del punto di accesso. montaggio. 6. Fissare il punto di accesso alla staffa 3. Praticare con il trapano dei punti in di montaggio. corrispondenza dei punti contrassegnati e inserirvi i tasselli in plastica. D-Link DAP-2680 Quick Install Guide...
-
Página 27: Montaggio Con Un Staffa A Soffitto
4. Inserire la staffa maschio del Traversa a soffitto dispositivo DAP-2680 nella parte femmina della staffa di montaggio. Inserire bene il dispositivo DAP-2680 nella staffa di montaggio per bloccarlo in posizione. Staffa a soffitto 2. Utilizzare le viti fornite per fissare l'anello di montaggio alla staffa a soffitto. -
Página 28: Gpl Code Statement
Where such specific license terms entitle you to the source code of such software, D-Link will provide upon written request via email and/or traditional paper mail the applicable GPL and LGPLsource code files via CD-ROM for a nominal cost to cover shipping and media charges as allowed under the GPL and LGPL. - Página 29 FREE Central WiFiManager DOWNLOAD Software DLINK.COM/WIFIDOWNLOAD With the easy-to-use web-based interface you can... • Configure once and apply to multiple Access Points • Install on Windows PC • Access on any device using a web-browser, e.g. smartphone or notebook • Utilise user authentication and access control •...
- Página 30 FREE Central WiFiManager Available on the following products DAP-2695 DAP-2680 DAP-2310 DAP-2360 DAP-2690 DAP-2330 Wireless AC1750 Wireless AC1200 Wireless N Indoor Wireless N PoE Wireless N Wireless N PoE Indoor Access Indoor Ceiling Access Point Access Point Simultaneous Access Point...
