Cardinal 225 Manual Técnico Y De Instalacion

Ocultar thumbs

Publicidad

Enlaces rápidos

Descargar este manual

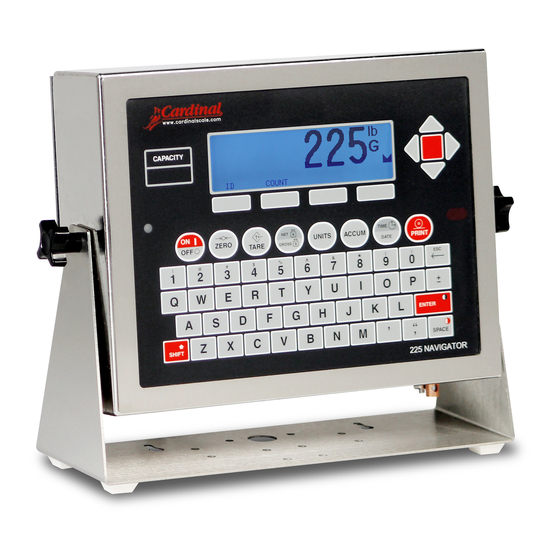

225
INDICADOR DE PESO
Manual Técnico y de Instalación
PO BOX 151 • WEBB CITY, MO 64870
8200-M698-O1 Rev A
Impreso en EUA
TEL (417) 673-4631 • FAX (417) 673-5001
11/13
www.cardinalscale.com
Soporte Técnico: Tel: 866-254-8261  techsupport@cardet.com
8200-M698-O1 Rev A  225 Instalación & Técnico
1

Publicidad

loading

Manuales relacionados para Cardinal 225

Resumen de contenidos para Cardinal 225

  • Página 1 Manual Técnico y de Instalación PO BOX 151 • WEBB CITY, MO 64870 8200-M698-O1 Rev A Impreso en EUA TEL (417) 673-4631 • FAX (417) 673-5001 11/13 www.cardinalscale.com Soporte Técnico: Tel: 866-254-8261  techsupport@cardet.com 8200-M698-O1 Rev A  225 Instalación & Técnico...
  • Página 2 8200-M698-O1 Rev A  225 Instalación & Técnico...

  • Página 3: Introducción

    INTRODUCCIÓN Gracias por seleccionar y adquirir el Indicador de Peso Cardinal Modelo 225. El Modelo 225 fue construido con calidad y confiabilidad e incorpora lo último en tecnología digital y características innovadoras de la industria de pesaje. La configuración y actualizaciones pueden llevarse a cabo fácilmente en el campo, manteniendo el estricto control que requieren las instalaciones más demandantes.

  • Página 4: Declaración De Conformidad Fcc

    PRECAUCIÓN PRECAUCIÓN: EXISTE EL RIESGO DE EXPLOSIÓN SI LA BATERÍA ES REEMPLAZADA CON OTRA DEL TIPO INADECUADO. DESECHE LAS BATERÍAS USADAS DE ACUERDO CON LAS INSTRUCCIONES. 8200-M698-O1 Rev A  225 Instalación & Técnico...

  • Página 5: Especificaciones Caracteristicas Precauciones

    RE-INSTALANDO EL PANEL POSTERIOR Pág. 33 FUNCIONES DEL TECLADO Pág. 34 Teclas de Función Estándar Pág. 35 Teclas Alfanuméricas Pág. 36 Combinaciones con la Tecla Shift Pág. 37 Teclas Programables Pág. 39 8200-M698-O1 Rev A  225 Instalación & Técnico...

  • Página 6: Menu De Configuración

    Pág. 88 LUZ DE FONDO Pág. 88 CONTRASEÑA Pág. 89 2XX- (TARJETA OPCIONAL 2XX) Pág. 90 LECTOR DE TARJETAS DE IDENTIFICACIÓN Pág. 90 BLOQUEO DE TECLAS Pág. 92 PUERTO LOCAL REMOTO Pág. 93 8200-M698-O1 Rev A  225 Instalación & Técnico...
  • Página 7 ARCHIVO DE CONTEO ELECTRÓNICO Pág. 135 BORRADO DE BOLETOS PERSONALIZADOS Pág. 137 CONFIGURACIÓN DE IMPRESIÓN Pág. 138 INSTALACIÓN DE LOS SELLOS DE SEGURIDAD DE PLOMO Y ALAMBRE Pág. 139 IDENTIFICACIÓN DE PARTES Pág. 140 8200-M698-O1 Rev A  225 Instalación & Técnico...
  • Página 8 8200-M698-O1 Rev A  225 Instalación & Técnico...

  • Página 9: Especificaciones

    3 cada puerto bidireccional RS-232 o 3 cada puerto únicamente de salida 20mA I/O Estándar: 1 cada puerto bi-direccional 20mA 1 cada puerto únicamente de salida RS-232/20mA 8 cada Entrada Remota Aislada 16 cada Salida Remota Aislada 8200-M698-O1 Rev A  225 Instalación & Técnico...

  • Página 10: Caracteristicas

    Fibra Óptica de Vidrio o Plástico)* Interface Control Neto* 802.11 WiFi* Interface Dispositivo Neto* Barra Ligera Verificador de Peso* Báscula Doble* Caja de Relé Externa* Interface Ethernet* * Esta característica requiere hardware adicional e incluye documentación adicional. 8200-M698-O1 Rev A  225 Instalación & Técnico...
  • Página 11 Cualquier aplicación afectada por la vibración ® o el movimiento de la plataforma de la báscula puede beneficiar utilizando StableSENSE 8200-M698-O1 Rev A  225 Instalación & Técnico...
  • Página 12 SIEMPRE almacene y transporte las tarjetas de circuitos impresos y los componentes en bolsas y empaques protectores anti-estáticos. 8200-M698-O1 Rev A  225 Instalación & Técnico...

  • Página 13: Requerimientos De Preparación Del Sitio

    Energía Eléctrica El indicador 225 ha sido diseñado para operar de 100 a 240 VAC a 50/60 Hz. Note que no se requiere de un orden especial para operar a 230/240 VAC.
  • Página 14 Los indicadores de peso digitales Cardinal están diseñados con una conexión a tierra especial y blindaje contra RFI para lograr un alto grado de inmunidad a la RFI común. Para maximizar la inmunidad del indicador de peso digital a las transmisiones de radio, siga estas pautas: 8200-M698-O1 Rev A ...
  • Página 15 6. SIEMPRE conecte la protección del cable I/O blindado en el extremo del indicador únicamente. Deje la protección sin conectar en el dispositivo I/O. 8200-M698-O1 Rev A  225 Instalación & Técnico...
  • Página 16 8200-M698-O1 Rev A  225 Instalación & Técnico...

  • Página 17: Instalación

    INSTALACIÓN Antes de iniciar la instalación de su Indicador de Peso Modelo 225, asegúrese de que ha sido recibido en buenas condiciones. Retírelo cuidadosamente de la caja de embarque e inspecciónelo en busca de evidencia de daño (como golpes y raspaduras) que pudiera haber sucedido durante la transportación.
  • Página 18 No. 4 y retire aproximadamente 5 a 6 pulgadas de la protección aislante externa del cable exponiendo los alambres internos. 5. Ahora, corte el alambre de blindaje, de manera que pase de la protección aislante aproximadamente ¾ de pulgada. 8200-M698-O1 Rev A  225 Instalación & Técnico...
  • Página 19 Inserte el alambre en la abertura de la terminal y retire el desarmador, permitiendo entonces que la barra de liberación regrese a su posición original. Vea la Figura No. 5 8200-M698-O1 Rev A  225 Instalación & Técnico...
  • Página 20 Blindado 12. El alambre blindado se asegura apretando la tuerca del conector de glándula. Ver Figura No. 7 13. No sobre tense el conector pero asegúrese que esta firme. Figura No. 7 8200-M698-O1 Rev A  225 Instalación & Técnico...
  • Página 21 –SENS J9 debe estar abierto (ver Figura No. 13) Instalación del Cable para I/O en Serie El indicador 225 puede conectarse a una impresora para registrar el peso y la información relacionada o se puede conectar a una pantalla remota o hasta a una computadora para transmitir dicha información.
  • Página 22 RxD3-RS232 TxD3-RS232 • Cuando se conecta una impresora en serie (utilizando el cable de datos en serie Cardinal, 8539-B108-1ª) solo se utilizan dos alambres. El ROJO debe conectarse a la Terminal 1 (TxD0-Rs232) y el NEGRO a la Terminal 2 (GND).
  • Página 23 CONT=NO da salida a peso sobre demanda de la báscula designada vía el puerto designado. MENU DE CONFIGURACIÓN #2, EN SERIE, PUERTO, BASCULA=0 , CONT=SI da salida a peso continuo de la báscula seleccionada (activa) vía el puerto designado para operación multi-báscula. * Mutuamente excluyentes. 8200-M698-O1 Rev A  225 Instalación & Técnico...
  • Página 24 NOTA: El puerto en serie utilizado para tecla de IMPRESIÓN se selecciona en el menú de TABULADORES DE IMPRESIÓN PORT=0 (COM0) PORT=1 (COM1) PORT=2 (COM2) PORT=3 (COM3/USB) NOTA: La impression multi-báscula imprime la bascule seleccionada (activa) a través del puerto seleccionado. 8200-M698-O1 Rev A  225 Instalación & Técnico...
  • Página 25 INSTALACION, CONT. Interface USB La Interface USB del indicador 225 es de velocidad estándar completa (12 Mbps). Puerto del dispositivo USB 2.0 (12Mbps). Se puede conectar a un host USB 2.0, con el CABLE USB de la Báscula Cardinal 8200-B163-0A o un cable USB 2.0 estándar de la industria, a ser utilizado como el puerto I/O serial COM3 establecido para datos de 8 bits, 1 bit de parada, sin paridad, 9600 a 115.2k baudios.
  • Página 26 3. Deslice el cable a través del agujero en el panel posterior y hacia adentro del gabinete. 4. Conecte el cable USB en el conector USB-B P6. Vea la Figura No. 15 para la ubicación de 8200-M698-O1 Rev A  225 Instalación & Técnico...
  • Página 27 El Dispositivo Perférico tiene EXTREMO PASIVO del Lazo de Corriente. I/O EN SERIE TxD1 (COM0/COM1) TxD0-RS232 RETORNO RX TxD1-SRC TxD1-20mA + Rx ACTIVO TxD1-20mA – Dispositivo RxD1-RS232 Periférico Circuitos TxD1-RS232 Internos RxD0-RS232 TxD0-20mA Activa 8200-M698-O1 Rev A  225 Instalación & Técnico...
  • Página 28 El Dispositivo Perférico tiene EXTREMO PASIVO del Lazo de Corriente TxD2-SRC RETORNO Rx TxD2-20mA + Rx ACTIVA TxD2-20mA – RxD2-SRC Circuitos RETORNO Tx RxD2-20mA + Internos Tx ACTIVA RxD2-20mA – RxD2-RS232 Dispositivo TxD2-RS232 Periférico GND2 RxD3-RS232 TxD3-RS232 8200-M698-O1 Rev A  225 Instalación & Técnico...

  • Página 29: Conexión

    La tarjeta de relés usada en las versiones de 115 VAC es la Cardinal p/n 8200-C324-0A. La versión de 230 VAC utiliza la tarjeta de relé Cardinal p/n 8200-C324-1A. Conecte los dispositivos como se muestra en la Figura No. 8.
  • Página 30 Ensamble de Caja de Relé RB4-ACINV ó RB8-ACINV Relay Box Assembly RB4-ACINV or RB8-ACINV NOTA LOS RELÉS DE ENTRADA AC DEPENDEN DEL VOLTAJE. SE NECESITA UN RELÉ DIFERENTE PARA 115 VAC Y 230 VAC 8200-M698-O1 Rev A  225 Instalación & Técnico...

  • Página 31: Entrada De Control

    Peso 2XX-OU. Los relés de estado sólido pueden ser utilizados para aceptar salida del nivel lógico desde el 225 y, a su vez, controlar los otros dispositivos externos. 1. Si el panel posterior del indicador ya ha sido retirado, proceda al paso 2. De lo contrario, retire las 14 tuercas ciegas que fijan el panel posterior al gabinete principal.
  • Página 32 INSTALACION, CONT. Indicador 225 – P2 Ensamble RB4-ACOUT ó RB8-ACOUT Figure No. 10 8200-M698-O1 Rev A  225 Instalación & Técnico...
  • Página 33 INSTALACION, CONT. Tarjeta(s) del Relé de Salida AC 225 Indicator – P19 Figura No. 11 Ensamble de la Caja de Relés RB4-ACOUT o RB8- ACOUT 8200-M698-O1 Rev A  225 Instalación & Técnico...
  • Página 34 Las Tarjetas de Relé de Salida AC están montadas en una caja de conexión externa para ser usadas con el Indicador 225 y son distribuidas por Cardinal. La RB4-DCOUT contiene una tarjeta y soporta hasta cuatro salidas (seleccionables por medio de puentes). La RB8-DCOUT contiene dos tarjetas y soporta hasta ocho salidas.
  • Página 35 Tarjetas de Relé de Salida DC, Cont. DC DC 225 Indicator – P19 − 3 to 60 VDC 3A max. Figura No. 12 Ensamble de Caja de Relés RB4-DCOUT or RB8- DCOUT 8200-M698-O1 Rev A  225 Instalación & Técnico...
  • Página 36 Tarjeta(s) de Relé de Saida DC, Cont. DC DC 225 Indicator – P18 − 3 to 60 VDC 3A max. Figura No. 13 Caja de Ensamble de Relé RB4-DCOUT or RB8- DCOUT 8200-M698-O1 Rev A  225 Instalación & Técnico...

  • Página 37: Rb4C Caja-J De Relé

    Control de Relé, J1, J2, J3, and J4 (vea la Figura No. 14), uno para cada relé. Figura No. 14 (Puentes Tipo Fuente de Control de Relé) RB4C Ejemplo de Cableado del Circuito de Control 8200-M698-O1 Rev A  225 Instalación & Técnico...
  • Página 38 (P17) de entrada y (P19 y P18) de salida remota de la tarjeta de circuitos impresos. NÚMERO DE NÚMERO DE NÚMERO DE RELÉ NÚMERO DE RELÉ ALAMBRE ALAMBRE Fijar Puentes Adecuados Fijar Puentes Adecuados DEL CABLE DEL CABLE +SRC (Para Relés de Entrada AC) 8200-M698-O1 Rev A  225 Instalación & Técnico...

  • Página 39: Tarjeta De Circuitos Impresos Principal

    Esta tarjeta contiene components sensitivos a la estática. Un manejo inadecuado puede resulta en daño o destrucción de los componenetes o de la tarjeta. Estos daños reales y/o resultants NO están cubiertos por la garantía. Figura No. 15 8200-M698-O1 Rev A  225 Instalación & Técnico...
  • Página 40 J8 – (ENTRADA REMOTA) – ENTRADA SRC REMOTA (FUENTE) Cuando está instlado, este cable permite al indicador 225 suministrar (fuente)5VDC a un circuito de entrada remoto. Conectar los pines 1 a 9 del P17 al pin 10(GND) del P17 a través de un interruptor provocará...

  • Página 41: Re-Instalación Del Panel Posterior

    2. Asegúrese que cualquier conector de glándula no utilizado esté conectado y vuelva a colocar el panel posterior. 3. Fije el panel posterior con las 14 tuercas ciegas que quitó anteriormente. 4. Siga el patrón diagonal cuando apriete las tuercas ciegas. 8200-M698-O1 Rev A  225 Instalación & Técnico...

  • Página 42: Funciones Del Teclado

    FUNCIONES DEL TECLADO El Modelo 225 está equipado con 8 teclas de función estándar, un teclado alfanumérico “QWERTY”, 4 teclas programables y 4 tgevclas de navegación con una tecla ENTER interactiva. El teclado se utiliza para ingresar comandos y datos al indicador. Esta sección describe cada tecla junto con su función normal.
  • Página 43 OPERACIÓN COUNT de este manual para obtener mas información. TECLA TIME/DATE Esta tecla se utiliza para programar la hora, fecha y número consecutivo. Ver la sección HORA, FECHA Y NUMERO CONSECUTIVO de este manual para obtener mayor información. 8200-M698-O1 Rev A  225 Instalación & Técnico...

  • Página 44: Tecla Print

    Si se está mostrando el peso bruto, solo se imprimirá el peso bruto Si se está mostrando el peso neto, se imprimirán el peso neto, bruto, y tara. El Modelo 225 incluye soporte para el Software de Generación de Etiquetas y Visualizador de boletos de 10:19 07/23/2008 Cardinal (VISUALIZER).
  • Página 45 Combinaciones de la Tecla Shift TECLAS SHIFT, ESC, ACCUM El 225 retendrá y desplegará, a solicitud, el valor del peso máximo medido desde que el indicador empezó a operar o desde que el máximo valor fue borrado. El máximo valor aparece presionando la tecla SHIFT, la tecla ESC y la tecla ACCUM cuando la pantalla muestra el comando FUNCTION=.
  • Página 46 TECLAS SHIFT, TARE Esta combianción es utlizada durante la operación normal para desplegar el peso Tara actual. El peso tara aparecerá por 3 segundos y después el 225 regresará a la operación normal. TECLAS SHIFT, UNITS Esta combianción arrancará el modo Prueba. Ver la sección MODO PRUEBA Y BORRADO DE MEMORIA para obtener mas información.

  • Página 47: Tecla Mem

    COMPARADORES DE PESO PREESTABLECIDOS para obtener mas información. TECLA COUNT Esta tecla es utilizada por la función de Conteo. Ver la sección FUNCION DE CONTEO DE OPERACIÓN, de este manual para mas información. 8200-M698-O1 Rev A  225 Instalación & Técnico...

  • Página 48: Señales Piloto

    Neto (Peso Bruto menos Peso Tara). Esta señal se enciende para indicar que el peso que aparece en la pantalla es el peso tara. 8200-M698-O1 Rev A  225 Instalación & Técnico...

  • Página 49: Hora, Fecha Y Numero Consecutivo

    1250 t (TONNES “TONELADAS METRICAS”) Esta señal se enciende para indicar que la unidad del peso que aparece en la pantalla es toneladas métricas, por ejemplo 13.45 HORA, FECHA Y NUMERO CONSECUTIVO 8200-M698-O1 Rev A  225 Instalación & Técnico...
  • Página 50 13. De lo contrario, utilizando la teclas numéricas, ingrese el nuevo número consecutivo (máximo 6 dígitos) y presione la tecla ENTER para regresar a la operación normal. 8200-M698-O1 Rev A  225 Instalación & Técnico...
  • Página 51 9. Si el número consecutivo actual es correcto, presione la tecla ENTER para regresar a la operación normal. 10. De lo contrario, utilizando el teclado numérico, ingrese el nuevo número consecutivo (máximo 6 dígitos) y presione la tecla ENTER para regresar a la operación normal. 8200-M698-O1 Rev A  225 Instalación & Técnico...

  • Página 52: Ajuste De Contraste De La Pantalla

    AJUSTE DE CONTRASTE DE LA PANTALLA El Indicador Modelo 225 utiliza una combinación de las teclas SHIFT, ENTER y ESPACIO para ajustar el contraste de la pantalla LCD. Para incrementar el Contraste de la Pantalla LCD 1. Con el indicador en modo de operación normal, presione y mantenga presionada la tecla SHIFT y después presione la tecla ENTER.

  • Página 53: Configuración Y Calibración

    CONFIGURACIÓN Y CALIBRACIÓN Sellos de Seguridad El Modelo 225 cuenta con un Periodo de Prueba de Auditoría Categoría 1 con dos contadores de evento que se incrementan cuando se hacen cambios a las funciones que NTEP o OIML require que se sellen. Un contador está designado por los parámetros e calibración y uno es designado por los cambios de configuración de la manera requerida en la Publicación13, 2007...
  • Página 54 CONFIGURACIÓN Y CALIBRACIÓN, CONT. Su indicador 225 ha sido probado y calibrado antes de su envio. Si recibe el indicador junto con una báscula, la calibración ya no es necesaria. Si el indicador será conectado a una báscula por primera vez o es necesario recalibrarlo por alguna razón, proceda como se indica.

  • Página 55: Menu De Configuracion/Revision

    PT impreso con tara. Prueba de lámpara al arranque. Operación Lorry Weigher Operation (Cualquier MODO DE OP menos 1 o 6). NSC (Requirimientos de NSC Australia) se permite la selección de parámetros de configuración 8200-M698-O1 Rev A  225 Instalación & Técnico...
  • Página 56 CALIBRACION Y CONFIGURACION, CONT. 2. NSC=XXX (REQUERIMIENTOS DE NSC DE AUSTRALIA) NOTA: En paises que requieren que el 225 cumpla con los requerimientos de NSC Australia, el parámetro USA= debe establecerse para uso Internacional (USA=NO) para permitir la selección del parámetro de configuración 2.NSC=XXX..
  • Página 57 ENTER para grabar el nuevo valor y regresar al MENU DE CONFIGURACION #1. CLR ID= NO CLR ID=YES Borra el ID automáticamente El ID no es borrado después de la después de imprimir impresion. 8200-M698-O1 Rev A  225 Instalación & Técnico...

  • Página 58: No Of Scales=X (Numero De Basculas)

    Con la Tarjeta 225-DS (Doble Báscula) instalada y el número de básculas establecido en 2 o 3, el 225 puede sumar los pesos de dos o más básculas y hacer disponible el total para que pueda aparecer en la pantalla. El totalizador puede considerarse como otra báscula.

  • Página 59: Mode Of Op=X Xxxx (Modo De Operacion)

    2. Digital Fill Ctrl (Control de Llenado Digital = DFC) Presione la tecla 2 y después la tecla ENTER para proceder al Menú de Control de Llenado Digital. Ver la sección de Control de Llenado Digital 225. 3. Preset Weight Comp (COmparador de Peso Preestablecido = PWC) Presione la tecla 3 y después la tecla ENTER para proceder al Menú...

  • Página 60: Menu Configuración Com0

    MENU DE CONFIGURACION DE COM0. MENU CONFIGURACIÓN COM0 1. BAUD=X XXXXXX 6. TYPE=X XXXXXXXXXX 2. PARITY=X XXXX 7. SCALE = 0 3. BITS=X 8. Gross Only = NO 4. STOPS=X 5. CONT=XXX Enter Selection: 0 EXIT 8200-M698-O1 Rev A  225 Instalación & Técnico...

  • Página 61: Calibracion Y Configuracion, Cont

    COM0 y presione la tecla ENTER para grabar el nuevo valor y regresar al MENU DE CONFIGURACION COM0. Los valores permitidos son 1 o 2. 8200-M698-O1 Rev A  225 Instalación & Técnico...
  • Página 62 ENTER: SELECCION DE SALIDA CONTINUA IMPRESORA MENU DE SELECCION DEL FORMATO TOLEDO 0. 8530 sin CKSUM 1. SHORT sin CKSUM 2. 8530 con CKSUM 3. SHORT con CKSUM TOLEDO Format=X 8200-M698-O1 Rev A  225 Instalación & Técnico...
  • Página 63 COM. NOTA: Si seleccionó 5. SB500 o 6. SB250/500M para el parámetro TYPE= parameter, los siguientes parámetros aparecerán en el MENU DE CONFIGURACION COM0: Manual Mode= y Thres Wt=. 8200-M698-O1 Rev A  225 Instalación & Técnico...
  • Página 64 La configuración de COM0 ha sido completada, presione SALIR (Flecha Hacia Arriba  Teclas de Navegación) para regresar al Menú en Serie y proceda a la configuración del Puerto COM (Puerto en serie). 8200-M698-O1 Rev A  225 Instalación & Técnico...

  • Página 65: Menú Configuración Com1

    CALIBRACIÓN Y CONFIGURACIÓN, CONT. A continuación se describe la configuración para los puertos COM del 225 (Puertos en Serie). Aún cuando los tres (3) puertos COM pueden ser configurados de manera diferente, tienen los mismos parámetros de configuración. En los menús de configuración mostrados y parámetros descrito, COM1 (Puerto en Serie 1) está...
  • Página 66 ENTER para almacenar el nuevo parámetro y regresar al MENÚ DE CONFIGURACIÓN DE COM1. Los valores permitidos son 1 o 2. 8200-M698-O1 Rev A  225 Instalación & Técnico...
  • Página 67 ENTER: SELECCIÓN DE SALIDA CONTINUA DE COM1 0. 8530 no CKSUM 1. SHORT no CKSUM 2. 8530 with CKSUM 3. SHORT with CKSUM TOLEDO Format=X 8200-M698-O1 Rev A  225 Instalación & Técnico...
  • Página 68 Modo Manual Habilitado. Presionar la Modo Manual Deshabilitado. El peso tecla START/STOP alternará la luz del umbral se utiliza para alternar la luz entre semáforo entre Verde y Rojo. Verde y Rojo. 8200-M698-O1 Rev A  225 Instalación & Técnico...
  • Página 69  Presione ANTERIOR (Teclas de Navegación  Tecla Hacia Arriba) para regresar al MENÚ DE CONFIGURACIÓN #1.  Presione la tecla SIGUIENTE (Tecla de Navegación  Tecla Hacia Abajo) para proceder al MENÚ DE CONFIGURACIÓN #3. 8200-M698-O1 Rev A  225 Instalación & Técnico...

  • Página 70: Configuración Dio (Estado Pwc)

    De lo contrario, presione el número PWC; 17 o 18 para alternar el estado (para ENCENDER, relé cerrado, o APAGAR, relé abierto) y presione la tecla ENTER para almacenar el nuevo parámetro. ¡IMPORTANTE! Cuando se corta la alimentación al indicador, la salida cambia a estado APAGADO. 8200-M698-O1 Rev A  225 Instalación & Técnico...
  • Página 71  Presione la tecla ANTERIOR (Teclas de Navegación  Tecla Hacia Arriba) para regresar al MENÚ DE CONFIGURACIÓN #1.  Presione la tecla SIGUIENTE (Teclas de Navegación  Tecla Hacia Abajo) para proceder al MENÚ DE CONFIGURACIÓN #3. 8200-M698-O1 Rev A  225 Instalación & Técnico...

  • Página 72: Configuración De Tabuladores De Impresión

    ENTER para almacenar el nuevo parámetro y regresar al MENÚ DE TABULACIÓN #1. Los valores permitidos van de 0 a 3. 0 = IMPRESORA 1 = COM1 2 = COM2 3 = COM3 8200-M698-O1 Rev A  225 Instalación & Técnico...
  • Página 73 Los número HEX son de 2 dígitos siempre. Por ejemplo, 7 es ingresado como 07. El máximo es de 6 números (12 caracteres). Las entradas válidas van del 01 al FF. Note que 00 no es válido. 8200-M698-O1 Rev A  225 Instalación & Técnico...

  • Página 74: Tabs Setting (Información Del Formato General)

    De lo contrario, presione la tecla 8, y la tecla ENTER, y utilizando el teclado numérico, ingrese la nueva posición y presione la tecla ENTER para almacenar el nuevo parámetro y regresar al MENÚ DE TABULACIÓN #1. 8200-M698-O1 Rev A  225 Instalación & Técnico...

  • Página 75: Menú De Tabulación

    De lo contrario, presione la tecla 1 dos veces, y la tecla ENTER, y utilizando el teclado numérico, ingrese la nueva posición y presione la tecla ENTER para almacenar el nuevo parámetro y regresar al MENÚ DE TABULACIÓN #2. 8200-M698-O1 Rev A  225 Instalación & Técnico...
  • Página 76 De lo contrario, presione las teclas 1 y 5, y la tecla ENTER, y utilizando el teclado numérico, ingrese la nueva posición y presione la tecla ENTER para almacenar el nuevo parámetro y regresar al MENÚ DE TABULACIÓN #2. 8200-M698-O1 Rev A  225 Instalación & Técnico...
  • Página 77 Peso Neto en Unidades Convertidas. NOTA: El peso CNV NET= solo se imprimirá si el peso convertido es mayor a cero y el 225 está en modo Neto. El valor actual del parámetro CNV NET = aparecerá estando en el MENÚ DE TABULACIÓN #2.

  • Página 78: Configuracion De La Báscula

    CALIBRACIÓN Y CONFIGURACIÓN, CONT. A continuación se describe la Configuración de la Báscula 225. El 225 estándar soporta una (1) báscula. Con la tarjeta opcional 225-DS Doble Báscula, puede soportar hasta tres (3) básculas. En los menús de configuración mostrados y en los parámetros descritos, la Báscula 1 está...
  • Página 79 ENTER para almacenar el nuevo parámetro y regresar al MENÚ DE CONFIGURACIÓN #1 DE LA BÁSCULA 1. PUO = YES PUO = NO Reseteo a Cero Automático al Sin Reseteo a Cero en el Encendido Encendido 8200-M698-O1 Rev A  225 Instalación & Técnico...
  • Página 80 CALIBRACIÓN Y CONFIGURACIÓN, CONT. 9. WT INTERVAL=X (INTERVALO DE PESO “SENCILLO O DOBLE”), CONT. ¡ADVERTENCIA! Cuando se utiliza la función de intervalo doble del 225, no intente usar un valor de división en el rango bajo que sea demasiado pequeño para ofrecer una fuerza de señal adecuada para una operación estable del...
  • Página 81 La sensibilidad y capacidades inherentes del 225 permiten seleccionar combinaciones que rebasan los límites de las celdas de carga actuales, ofreciendo así un desempeño estable y confiable. La presencia de esta situación será inestabilidad en el rango bajo, mientras que el rango alto operará adecuadamente.
  • Página 82 ENTER para almacenar el nuevo parámetro y regresar al MENÚ DE CONFIGURACIÓN #2 DE LA BÁSCULA 1. Los valores permitidos van del 1 al 255. 8200-M698-O1 Rev A  225 Instalación & Técnico...
  • Página 83 3. FMAX= Determinación del NIVEL MÁXIMO DE FILTRADO (0 a 255): Establezca de acuerdo a resultados deseados. 4. If stability is unaceptable with any setting of FMAX=, reduce the sample rate and/or increase the break range, FBRK= setting for increased filtering. 8200-M698-O1 Rev A  225 Instalación & Técnico...
  • Página 84 ENTER para almacenar el nuevo parámetro y regresar al MENÚ DE CONFIGURACIÓN #2 DE LA BÁSCULA 1. Si el 225 es utilizado para aplicaciones Aprobadas para Uso Comercial (LFT=YES), los valores permitidos son 1, 2, 5, 10, 20 o 50.
  • Página 85  Presione la tecla ANTERIOR (Flecha Hacia Arriba  de las Teclas de Navegación) para regresar al MENÚ DE CONFIGURACIÓN #1.  Presione la tecla SIGUIENTE (Flecha Hacia Abajo  de las Teclas de Navegación) para proceder al MENÚ DE CONFIGURACIÓN #3. 8200-M698-O1 Rev A  225 Instalación & Técnico...
  • Página 86 Al almacenar estos números, el indicador puede regresar a sus parámetros de calibración actuales sin necesidad de utilizar los pesos prueba, simplemente ingresando los números “C”. 8200-M698-O1 Rev A  225 Instalación & Técnico...

  • Página 87: Métodos De Calibración

    CAL 1=0.0. MODOS DE CALIBRACIÓN El indicador 225 cuenta con siete modos que pueden ser utilizados para llevar a cabo la calibración. Cuatro de los métodos requieren una carga de prueba (pesa), uno requiere que la báscula esté vacía (y en cero) y los últimos dos utilizan valores de parámetros o números “C”...
  • Página 88 (pesas). Ingresando los números almacenados anteriormente, el indicador puede regresar a los valores actuales de calibración sin necesidad de utilizar cargas de prueba (pesas). 8200-M698-O1 Rev A  225 Instalación & Técnico...
  • Página 89 3. Utilizando las teclas numéricas, ingrese el valor de la carga de prueba (pesa) y posteriormente presione la tecla ENTER. 4. La palabra CALIBRATING... se encenderá intermitentemente por unos segundos y después la pantalla cambiará a CAL 3=. 8200-M698-O1 Rev A  225 Instalación & Técnico...
  • Página 90 CAL 2= (SEGUNDO PESO DE CALIBRACIÓN) CAL 2=XXXXXXX aparecerá en la pantalla. Este es el segundo de dos pesos de calibración. Puede ser CERO (sin carga) o la carga de PRUEBA (pesas). 8200-M698-O1 Rev A  225 Instalación & Técnico...
  • Página 91 2. La pantalla cambiará y mostrará el MENÚ DE CALIBRACIÓN DE LA BÁSCULA 1. NOTA: Si se requiere un Ajuste de Rango, proceda al AJUSTE DE RANGO FINO en la Página 70. 8200-M698-O1 Rev A  225 Instalación & Técnico...
  • Página 92 1. Presione la tecla ZERO. 2. El MENÚ DE CALIBRACIÓN DE LA BÁSCULA 1 aparecerá en la pantalla. NOTA: Si el Ajuste del Rango es necesario, proceda al AJUSTE DE RANGO FINO en la Página 70. 8200-M698-O1 Rev A  225 Instalación & Técnico...

  • Página 93: Ajuste Alta Resolución Báscula

    MENÚ DE CALIBRACIÓN DE LA BÁSCULA  Presione la tecla ZERO para resetear la báscula.  Presione la tecla PRINT para imprimir el peso (seguido del texto PRUEBA (TEST)). 8200-M698-O1 Rev A  225 Instalación & Técnico...
  • Página 94 ENTER para almacenar el nuevo valor y regresar al MENÚ DE CALIBRACIÓN DE LA BÁSCULA 1. Los valores permitidos van del 1 al 9,999,999. Note que la capacidad no puede exceder 7 dígitos o 9,999,999. 8200-M698-O1 Rev A  225 Instalación & Técnico...
  • Página 95  Presione la tecla ANTERIOR (Flecha Hacia Arriba  de las Teclas de Navegación) para regresar el MENÚ DE CONFIGURACIÓN #1.  Presione la tecla SIGUIENTE (Flecha Hacia Abajo  de las Teclas de Navegación) para proceder al MENÚ DE CONFIGURACIÓN #3. 8200-M698-O1 Rev A  225 Instalación & Técnico...

  • Página 96: Luz De Fondo

    De lo contrario, presione la tecla numérica 2, y la tecla ENTER, La pantalla cambiará y mostrará el nivel actual de la luz (Lights= XX). MENÚ DE CONFIGURACIÓN #3 Lights= XX BACK LITE = XX 8200-M698-O1 Rev A  225 Instalación & Técnico...

  • Página 97: Operación De Contraseña

    ¡ADVERTENCIA! La reprogramación del indicador BORRARÁ TODO el contenido de la memoria y de Nov-Ram. 8200-M698-O1 Rev A  225 Instalación & Técnico...

  • Página 98: 2Xx- Tarjetas De Opción

    ENTER para almacenar el nuevo valor y regresar al MENÚ DE CONFIGURACIÓN DEL LECTOR DE TARJETAS DE IDENTIFICACIÓN. Los valores permitidos son 1, 2 y 3. 1 = COM1 2 = COM2 3=COM3 8200-M698-O1 Rev A  225 Instalación & Técnico...
  • Página 99 MENÚ DE CONFIGURACIÓN DEL LECTOR DE TARJETAS DE IDENTIFICACIÓN. SITE ID=YES SITE ID=NO Las Tarjetas deben tener ID del Las Tarjetas funcionarán sin Id del Sitio de 3 dígitos para ser válidas Sitio 8200-M698-O1 Rev A  225 Instalación & Técnico...

  • Página 100: Bloqueo De Teclas

    6. Continúe con este procedimiento hasta que el estado de cada tecla haya sido ingresado. 7. Después de que el último estado de tecla haya sido ingresado, presione la tecla ENTER para salir y regresar al MENÚ DE CONFIGURACIÓN #3. 8200-M698-O1 Rev A  225 Instalación & Técnico...

  • Página 101: Puerto Local Remoto

     Presione la tecla ANTERIOR (Flecha Hacia Arriba  de las Teclas de Navegación) para regresar al MENÚ DE CONFIGURACIÓN #2.  Presione la tecla SALIR (Flecha Hacia Abajo  de las Teclas de Navegación) para regresar al MENÚ DE CONFIGURACIÓN/REVISIÓN. 8200-M698-O1 Rev A  225 Instalación & Técnico...

  • Página 102: Configuración De Almacenamiento De Id

    ID COUNT=3 Un Comando Dos Comandos Tres Comandos  El valor seleccionado para ID COUNT determinará el número de comandos adicionales (PROMPT X=) que aparecerán en el MENÚ de Almacenamiento de ID. 8200-M698-O1 Rev A  225 Instalación & Técnico...
  • Página 103 4. Presione la tecla SALIR (Flecha Hacia Arriba  de las Teclas de Navegación) para regresar al MENÚ DE CONFIGURACIÓN/REVISIÓN. 5. Presione la tecla SALIR (Flecha Hacia Arriba  de las Teclas de Navegación) para resetear el indicador y regresar a las operaciones normales. 8200-M698-O1 Rev A  225 Instalación & Técnico...

  • Página 104: Configuración De Comparadores De Peso Preestalecido

    DE CONFIGURACIÓN DIO. Vea la sección sobre CONFIGURACIÓN DIO (estado PWC) de la sección de CALIBRACIÓN Y CONFIGURACIÓN de este manual. El estado del relé se basa en el uso de relés de Cardinal Scale (p/n 6850-1013). Si se utilizan otros relés diferentes a los que suministra Cardinal Scale, vea las especificaciones de fabricantes del relé.
  • Página 105 4. Presione la tecla SALIR (Flecha Hacia Arriba  de las Teclas de Navegación) para regresar al MENÚ DE CONFIGURACIÓN/REVISIÓN. 5. Presione la tecla SALIR (Flecha Hacia Arriba  de las Teclas de Navegación) para resetear el indicador y regresar a las operaciones normales. 8200-M698-O1 Rev A  225 Instalación & Técnico...

  • Página 106: Operación De Conteo

     Debido a la variación del peso de contenedores individuales, asegúrese de tarar cada contenedor colocando el contenedor vacío en la báscula y presionando la tecla ZERO antes de proceder con la operación de conteo. 8200-M698-O1 Rev A  225 Instalación & Técnico...

  • Página 107: Permanente

    ID es ingresada y el peso almacenado es retomado para la impresión del boleto completo. Después de que el boleto ha sido impreso, el número ID y el peso almacenado serán removidos de la memoria. 8200-M698-O1 Rev A  225 Instalación & Técnico...
  • Página 108 Utilizando el teclado numérico, ingrese el valor deseado para TIME ON=X (1-99 segundos) y presione la tecla ENTER. La alarma programada por tiempo será almacenada y la pantalla regresará a su modo normal. Note que TIME ON=0 deshabilita la alarma. 8200-M698-O1 Rev A  225 Instalación & Técnico...
  • Página 109 OPERACIÓN DE ALMACENAMIENTO DE ID, CONT. A continuación se describe la operación de almacenamiento de ID del 225 con Conteo de ID en un solo comando. Por lo tanto, solo se referencia un nombre de comando. Sustituya el nombre ingresado durante la Configuración del Almacenamiento de ID por el nombre que se muestra.
  • Página 110 1. Con el indicador en modo de operación normal, presione la tecla MEM. Aparecerá Id= en la pantalla. 2. Presione PRINT. Printing aparecerá en la pantalla mientras todas las cadenas de ID almacenadas en ese momento se imprimen. 3. El indicador regresará a la operación normal. 8200-M698-O1 Rev A  225 Instalación & Técnico...
  • Página 111 8. El peso Neto será añadido al acumulador de la cadena de ID ingresada y el boleto impreso mostrará HORA, FECHA, ID, HORA/FECHA del peso Tara Almacenado y los pesos Bruto, Tara y Neto. 8200-M698-O1 Rev A  225 Instalación & Técnico...
  • Página 112 10. El peso Neto será añadido al acumulador de la cadena de ID ingresada y el boleto impreso mostrará la HORA, FECHA, ID, HORA/FECHA del peso Tara Almacenado y los pesos Bruto, Tara y Neto. 8200-M698-O1 Rev A  225 Instalación & Técnico...
  • Página 113 5. El peso Neto será añadido al acumulador de la cadena de ID ingresada y el boleto impreso mostrará la HORA, FECHA, ID, HORA/FECHA del peso Tara Almacenado y los pesos Bruto, Tara y Neto. 8200-M698-O1 Rev A  225 Instalación & Técnico...

  • Página 114: Ids Múltiples

    5. El peso Neto será añadido al acumulador de la cadena de ID ingresada y el boleto impreso mostrará la HORA, FECHA, ID, HORA/FECHA del peso Tara Almacenado y los pesos Bruto, Tara y Neto. 8200-M698-O1 Rev A  225 Instalación & Técnico...
  • Página 115 5. El peso Neto será añadido al acumulador de la cadena de ID ingresada y el boleto impreso mostrará la HORA, FECHA, ID, HORA/FECHA del peso Tara Almacenado y los pesos Bruto, Tara y Neto. 8200-M698-O1 Rev A  225 Instalación & Técnico...
  • Página 116 3. Ingrese una cadena de hasta 12 caracteres alfanuméricos y presione la tecla PRINT 4. El indicador imprimirá un boleto, Print Pass 2 aparecerá en la pantalla y se borrará la cadena de ID. 8200-M698-O1 Rev A  225 Instalación & Técnico...
  • Página 117 3. Ingrese una cadena de hasta 12 caracteres alfanuméricos y presione la tecla PRINT 4. El indicador imprimirá un boleto, Print Pass 2 aparecerá en la pantalla y se borrará la cadena de ID 8200-M698-O1 Rev A  225 Instalación & Técnico...
  • Página 118 3. Ingrese la cadena de ID impresa en el boleto y presione la tecla PRINT 4. El indicador imprimirá un boleto, Print Pass 2 aparecerá en la pantalla y se borrará la cadena de ID. 8200-M698-O1 Rev A  225 Instalación & Técnico...
  • Página 119 3. Ingrese la cadena de ID impresa en el boleto y presione la tecla PRINT. 4. El indicador imprimirá un boleto, Print Pass 2 aparecerá en la pantalla y la cadena de ID se borrará. 8200-M698-O1 Rev A  225 Instalación & Técnico...

  • Página 120: Operación De Comparadores De Peso Preestablecidos

    OPERACIÓN DE COMPARADORES DE PESO PREESTABLECIDOS El indicador Modelo 225 tiene dieciséis (16) salidas, que pueden ser configuradas durante el proceso de configuración del indicador de peso para que funcionen como Comparadores de Peso Preestablecido PWC (por sus siglas en inglés). Si la función PWC fue seleccionada durante la configuración, el indicador comparará...

  • Página 121: Operación De Compradores De Peso Preestablecido

    Preestablecido MENOS el valor de su peso de Ajuste asociado. También recuerde que el preestablecido se basa en el peso que aparece en la pantalla, que puede ser peso neto o bruto. 8200-M698-O1 Rev A  225 Instalación & Técnico...

  • Página 122: Set Scale (Establecer Báscula)

    Note que los Comparadores de Peso Preestablecido están siempre activos, a menos de que se haya ingresado un valor preestablecido de cero. ¡IMPORTANTE! Recuerde que la función de comparadores de peso preestablecidos opera sobre el valor absoluto del peso, ignorando la polaridad. 8200-M698-O1 Rev A  225 Instalación & Técnico...

  • Página 123: Acumuladores

    4. El acumulador de Peso Neto será reseteado a cero. 5. Presione la tecla NET/GROSS, la tecla ENTER o ESC (presione la tecla SHIFT y después la tecla de retroceso ← ) para salir y regresar a la operación normal. 8200-M698-O1 Rev A  225 Instalación & Técnico...
  • Página 124 3. La pantalla cambiará y mostrará el valor del Acumulador de Conteo de Piezas. 4. Presione la tecla ZERO. 5. Se reseteará a cero el valor del acumulador de Peso de Piezas. 5. Presione la tecla ENTER para regresar a la operación normal. 8200-M698-O1 Rev A  225 Instalación & Técnico...
  • Página 125 3. Presione la tecla PRINT. 4. Printing aparecerá en la pantalla. 5. Se imprimirán los valores del acumulador para TODOS los IDs activos. 6. El indicador regresará a operación normal cuando la impresión haya terminado. 8200-M698-O1 Rev A  225 Instalación & Técnico...
  • Página 126 7. Presione la tecla ENTER. 8. Los valores de acumulador de TOOS los IDs activos serán reseteados a cero. 9. El indicador regresará a operación normal cuando todos los IDs hayan sido reseteados. 8200-M698-O1 Rev A  225 Instalación & Técnico...
  • Página 127 G = Bruto, N = Neto cc = Estado Peso OC = sobre capacidad CZ = centro de cero MO = movimiento ee = peso que no aparece actualmente cr = Retorno Carro (hex 0D) 8200-M698-O1 Rev A  225 Instalación & Técnico...
  • Página 128 = Inicio de Texto (hex 02) swa =, swb=, swc= Bytes de Estado xxxxxx= Peso Mostrado, Bruto o Neto (Seis Dígitos) cr = Retorno de Carro (hex 0D) sum= Carácter de Control 8200-M698-O1 Rev A  225 Instalación & Técnico...
  • Página 129 %NDDDDDDDDD<CR> Donde: N = Número de panel para configuración de cadena tipo margarita D = Byte de datos a mostrarse en una ubicación respectiva dentro del tablero <CR> = Retorno de Carro 8200-M698-O1 Rev A  225 Instalación & Técnico...
  • Página 130 O = sobre capacidad M = movimiento e = peso no mostrado actualmente uu = Unidades ton, lb, oz, t, kg, g Modo G = Bruto, N = Neto etx= Fin de Texto (hex 03) 8200-M698-O1 Rev A  225 Instalación & Técnico...
  • Página 131 Formato de Peso sobre Demanda Si no se ha seleccionado salida continua para los puertos PRINTER o COM (CONT=NO), el indicador 225 responderá a una solicitud de pesaje (ENQ) de la siguiente manera. El dispositivo host (computadora) manda: ENQ - (hex 05) El 225 responde: <s><xxxxxx><d><uu><m><cc><cr>...
  • Página 132 Formato de Peso SMA Sobre Demanda Si no se ha seleccionado salida continua para los Puertos PRINTER o COM (CONT=NO), el indicador 225 responderá a la solicitud de pesaje SMA como sigue: El dispositivo host (computadora) manda: <lf> W <cr>...

  • Página 133: Comandos Ascii

    COMANDOS ASCII El indicador 225 responderá a datos en serie codificados en ASCII en el formato que se muestra a continuación, cuando se ingresan al puerto de entrada en serie RXD.  Los comandos son cadenas ASCII, sin espacios, seguidas de un retorno de carro <cr>...
  • Página 134 Bruto y Neto. (Ver Net arriba). Respuestas de Error Respuesta Descripción No se entendió el comando. MODO Este comando no está soportado por el modo de operación. Por ejemplo: no Ing() if not batcher. 8200-M698-O1 Rev A  225 Instalación & Técnico...

  • Página 135: Detección Y Resolución De Problemas

    DETECCIÓN Y RESOLUCIÓN DE PROBLEMAS Códigos de Error El indicador Modelo 225 está equipado con un software que indica cuando ocurre un error en la operación. A continuación se detallan los códigos de error del 225 junto con sus significados. Si llegara a encontrar un código de erro, favor de ver esta lista en busca de su causa..

  • Página 136: Detección Y Resolución De Problemas, Cont

    FILE FULL El operador está intentando añadir un ID cuando el archivo de ID está lleno. ACCIÓN CORRECTIVA: Determine la razón para el error y lleve a cabo la acción correctiva adecuada. 8200-M698-O1 Rev A  225 Instalación & Técnico...
  • Página 137 Hay movimiento presente cuando se intenta realizar las siguientes operaciones: encendido, impresión, cero o función de tara de pulsador. ACCIÓN CORRECTIVA: Espere que aparezca el cero estable en la pantalla (símbolo STABLE encendido) antes de realizar cualquiera de estas operaciones. 8200-M698-O1 Rev A  225 Instalación & Técnico...

  • Página 138: Posibles Soluciones

    ACCIÓN CORRECTIVA: Consulte al proveedor de servicio de su báscula. Antes de Llamar al Proveedor de Servicio El indicador Modelo 225 ha sido diseñado para ofrecerle años de operación sin problemas. Sin embargo, algunas veces ocurren problemas. Antes de llamar al proveedor de servicio, deberá...

  • Página 139: Modo Prueba Y Pantalla Diagnostico

    4. Aparecerá en la pantalla el número de modelo y la versión de software. 5. Enseguida se llevará a cabo una prueba de los elementos gráficos de la pantalla. 6. Después de la prueba de la pantalla, el 225 desplegará los números “C” de calibración (C1 a C4) durante 5 segundos aproximadamente.

  • Página 140: Borrado De Memoria

    RAM! Esto incluye el archivo de ID, la información del dosificador, la cadena de distribuidor, modo de operación, boletos visuales. Si la pantalla del 225 no funciona adecuadamente después de la actualización de un programa o se corrompe de cualquier otra manera, realice el siguiente proceso: 1.

  • Página 141: Ajuste De Rango Fino

    MENÚ DE CALIBRACIÓN DE LA BÁSCULA  Presione la tecla ARRIBA  de las Teclas de Navegación cuatro (4) veces para resetear el indicador y regresar a la operación normal. 8200-M698-O1 Rev A  225 Instalación & Técnico...

  • Página 142: Visión De Contadores De Seguimiento De Auditoría

    VISIÓN DE CONTADORES DE SEGUIMIENTO DE AUDITORÍA Se provee Seguimiento de Auditoría Categoría 1 en el Modelo 225 con dos contadores de eventos que se incrementan cuando se realiza un cambio a las funciones que NTEP o OIMLA requieren que sean selladas. Un contador está designado para parámetros de calibración y uno está...

  • Página 143: En El Menú De Configuración

    ARCHIVO DE CONTEO ELECTRÓNICO (ETR por sus siglas en inglés) El 225 está equipado con una función de Conteo Electrónico (ETR por sus siglas en inglés) que almacena el peso y un número consecutivo de transacción cada vez que el indicador recibe un comando de Conteo del equipo periférico.
  • Página 144 SMA XT al indicador (también conocido como SEGUIMIENTO DURANTE PESO ESTABLE). Formato del Archivo de Conteo Electrónico (ETR) El dispositivo host (equipo periférico) manda: <0Ah><XT><ODh> El indicador de peso 225 responde transmitiendo lo siguiente al dispositivo host: <s><xxxxxx><d><uu><m><cc>#nnnnnn<cr> Donde: "-" = negativo, " " (en blanco) = positivo Signo...

  • Página 145: Borrado De Boletos Personalizados

    4. Después de que el último boleto ha sido borrado, presione la tecla ENTER para regresar al MENÚ DE CONFIGURACIÓN/REVISIÓN. Presione la tecla SALIR (Flecha Hacia Arriba  de las Teclas de Navegación) para resetear el indicador y regresar a la operación normal). 8200-M698-O1 Rev A  225 Instalación & Técnico...

  • Página 146: Configuracion De Impresión

    Calibración y Configuración y regresa al MENÚ DE CONFIGURACIÓN/REVISIÓN. Presione la tecla SALIR (Flecha Hacia Arriba  de las Teclas de Navegación) para resetear el indicador y regresar a la operación normal. 8200-M698-O1 Rev A  225 Instalación & Técnico...

  • Página 147: Instalación De Sello De Seguridad De Plomo

    INSTALACIÓN DE SELLO DE SEGURIDAD DE PLOMO Si su indicador Modelo 225 es utilizado para aplicaciones comerciales y las leyes locales de metrología requieren el uso de sellos físicos, puede instalar un sello de seguridad de plomo para prevenir que el panel posterior sea retirado y así evitar el acceso al puente de calibración (J6).

  • Página 148: Identificación De Partes

    CONTROLADOR PCB ASS’Y 225 - USA 8200-D358-1A CONTROLADOR PCB ASS’Y 225 - NWS 8200-D358-4A CONTROLADOR PCB ASS’Y 225 – INTL 8200-D358-6A CONTROLADOR PCB ASS’Y 225 – USA – ICAN 8200-D358-7A CONTROLADOR PCB ASS’Y 225 – INTL –ICAN 8200-D360-08 TECLADO: 225 DWI 8200-D365-0A...
  • Página 149 IDENTIFICACIÓN DE PARTES (Ensamble Frontal) 8200-M698-O1 Rev A  225 Instalación & Técnico...
  • Página 150 CORRIENTE 8200-B392-0A CABLE: CORRIENTE AC C/FILTRO 205/210 DWI 8200-C363-08 CUBIERTA SUMINISTRO DE CORRIENTE 8200-C366-0A SOLDADURA: GABINETE, POSTERIOR 8510-C346-0I ETIQUETA DE ADVERTENCIA DE ALTO VOLTAJE 6560-0311 CONECTOR, ORIFICIO 0.361” – 0.427” LDPE ROJO 8200-M698-O1 Rev A  225 Instalación & Técnico...
  • Página 151 IDENTIFICACIÓN DE PARTES (Ensamble Posterior) 8200-M698-O1 Rev A  225 Instalación & Técnico...

  • Página 152: Descripción

    ETIQUETA: ETL PARA 205/210/215/225 8200-D373-3A SUB ENSAMBLE: GABINETE FRONTAL EURO 8200-D373-4A SUB ENSAMBLE: GABINETE FRONTAL ICANG 8200-D373-5A SUB ENSAMBLE: GABINETE FRONTAL ICANP 8200-D373-6A SUB ENSAMBLE: GABINETE FRONTAL ICANGEU 8200-D373-7A SUB ENSAMBLE: GABINETE FRONTAL ICANPEU 8200-M698-O1 Rev A  225 Instalación & Técnico...
  • Página 153 IDENTIFICACION DE PARTES (Ensamble Final) 8200-M698-O1 Rev A  225 Instalación & Técnico...
