Schritt 4 (NMEA 0183): Anschließen des Intelliducers an die
Stromversorgung und an ein NMEA 0183-kompatibles Gerät
Gehen Sie wie folgt vor, um einen NMEA 0183-Thru-Hull-Intelliducer anzuschließen. Bei einem
NMEA 2000-Thru-Hull-Intelliducer fahren Sie mit Schritt 4 (NMEA 2000) fort.
Der NMEA 0183-Thru-Hull-Intelliducer muss an die Stromversorgung angeschlossen werden. Schließen
Sie den Intelliducer anhand der Schaltpläne an. In den Plänen steht „Tx" für Senden (Transmit) und „Rx"
für Empfangen (Receive). Sie können bis zu drei NMEA 0183-kompatible Geräte anschließen, um Daten
von einem Intelliducer zu empfangen.

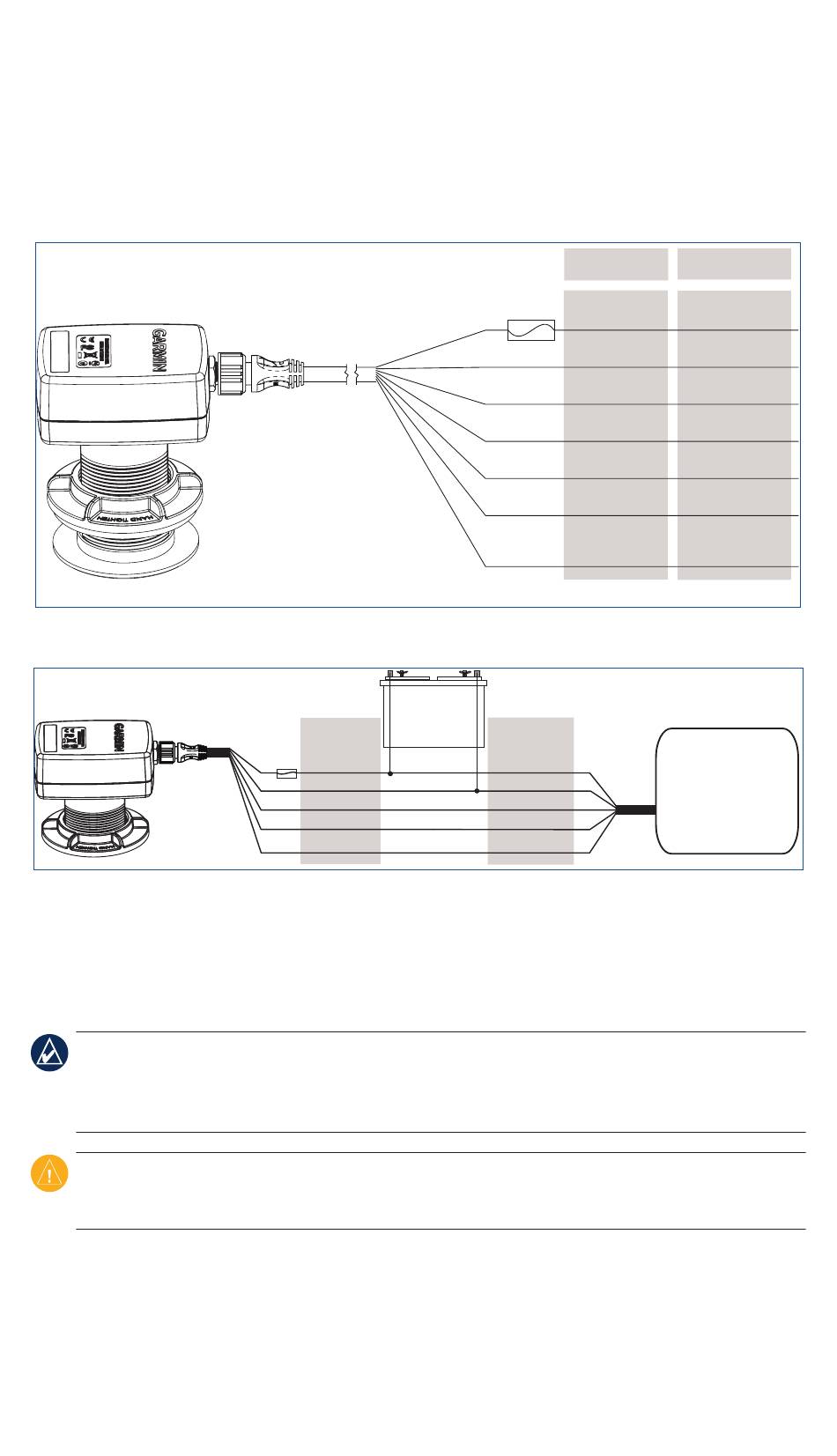

Stromversorgungs-/Datenkabel für NMEA 0183-Thru-Hull-Intelliducer
NMEA 0183-
Intelliducer
Ausnahmen:
• Wenn Ihr NMEA 0183-kompatibles Gerät nur ein Empfangskabel (Rx) hat, verbinden Sie dieses
Kabel mit dem grauen Kabel (Tx/A) vom Intelliducer und schließen das weiß-rote Kabel (Tx/B)
vom Intelliducer nicht an.
HINWeIS: Das orangefarbene Kabel (Zubehör) kommt zum Einsatz, wenn der Intelliducer an einen Garmin-
Plotter oder an ein anderes NMEA 0183-Gerät mit festgelegtem Zubehör-Signalkabel angeschlossen wird.
Wenn Sie den Intelliducer an ein Gerät ohne Zubehör-Signalkabel anschließen, muss das orangefarbene Kabel
vom Intelliducer an Masse angeschlossen werden.
ACHtuNG: Wenn Sie den Intelliducer an ein Gerät ohne Zubehör-Signalkabel anschließen, verbinden Sie
das Stromkabel des Intelliducers mit der Zündung oder setzen in die Leitung einen Schalter ein. Wird der
Intelliducer nicht geschaltet, so kann er die Batterie des Bootes entladen.

Anschließen des Intelliducers an die
Sicherung
2 A
Rot
Schwarz
Orange
Grau
>
Weiß/Rot
>
NMEA 0183-Thru-Hull-Intelliducer, angeschlossen an ein
NMEA 0183-kompatibles Gerät
Sicherung
2 A
>
>
>
>
-
+
Batterie
(12 V Gleich-
spannung)
Taste POWER
Masse
Zubehör
Rx A(+)
Rx B(-)
Einbauanweisungen für den Thru-Hull-Intelliducer
Farbe Funktion
Rot Taste POWER
Schwarz
Masse
Orange Zubehör Ein
Tx A(+)
Grau
Tx B(-)
Weiß/Rot
Weiß
Reserve
Weiß/
Orange
Reserve
NMEA 0183-
kompatibles
Gerät
>
>
