3.
Montaje
En este capítulo se describe el procedimiento de montaje del
variador de velocidad.
Antes de empezar, conviene efectuar una planificación
cuidadosa.
• Asegúrese de que el variador de velocidad entre bien en el
lugar de montaje.
• Asegúrese de que el lugar de montaje pueda soportar el
peso del variador de velocidad.
• ¿Estará sometido el variador de velocidad a vibraciones o
choques constantes?
• Compruebe las condiciones ambientales, valores nomi-
nales, caudal de aire de refrigeración requerido, compati-
bilidad con el motor, etc.
• Determine el procedimiento de elevación y transporte
del variador de velocidad.
3.1
Instrucciones de elevación
El modo más fácil de desplazar o elevar el equipo es utilizar
argollas de suspensión por encima del armario, consulte la
Fig. 7.
Al elevarlo, compruebe que no se dañan las salidas de aire.
Nota: Para evitar los riesgos de lesiones personales y de
daños en la unidad durante la elevación, se recomienda
utilizar las argollas de suspensión por encima del
armario.
Salida de
RITTAL
aire
Argolla de
suspensión

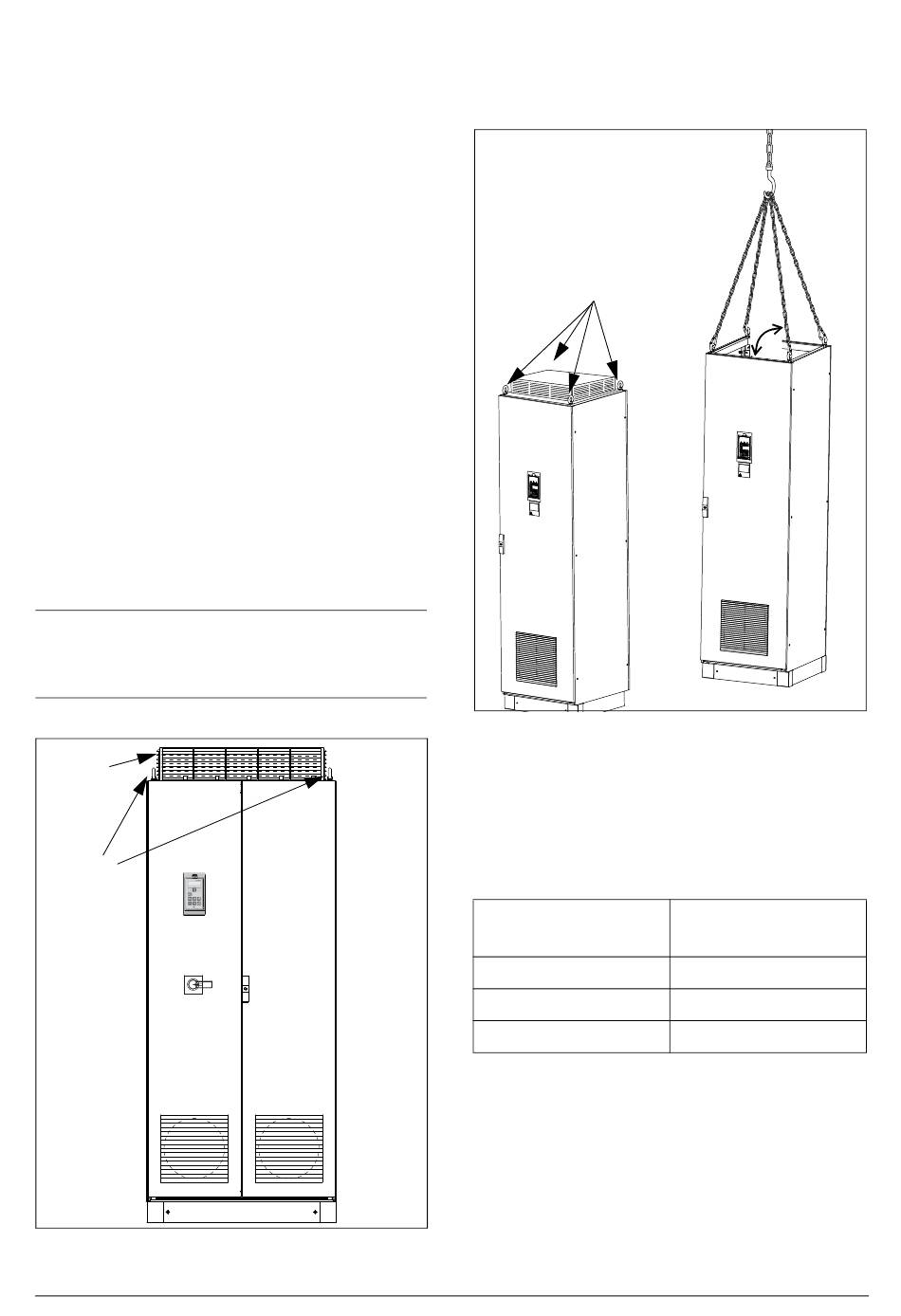

Fig. 7
Utilice las argollas de suspensión.
CG Drives & Automation, 01-5386-04r0
RITTAL
RITTAL
RITTAL
RITTAL
Argollas de
suspensión
Fig. 8
Quite el techo y utilice las argollas de suspensión para
elevar una unidad 600 mm y 900 mm.
Los variadores con armario individual se pueden elevar /
transportar con las argollas que se incluyen y los cables /
cadenas de la ilustración Fig. 8 anterior.
En función del ángulo A del cable / cadena (en Fig. 8), se
permiten las siguientes cargas:
Ángulo A del cable /
cadena
45 °
60 °
90 °
Para más información sobre la elevación de armarios de otras
medidas, póngase en contacto con Emotron.
A°
Carga permitida
4800 N
6400 N
13 600 N
Montaje
15
