TRANSMISOR DE TEMPERATURA - MANUAL DE OPERACIÓN – V2.0x A
INTRODUCIÓN

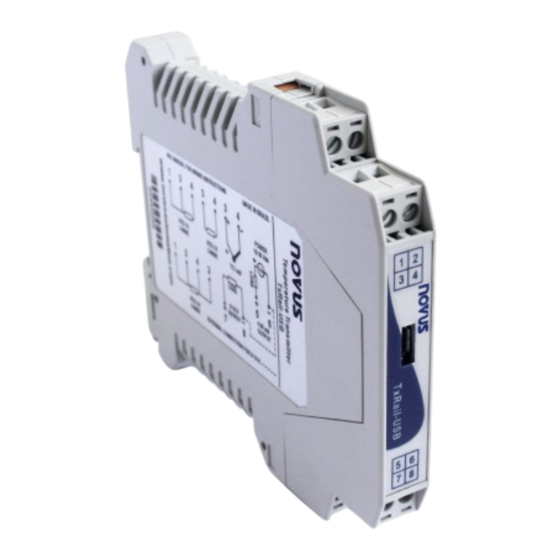

El TxRail-USB es un avanzado transmisor programable de
temperatura para montaje en riel DIN. Su tecnología microprocesada
permite la configuración via USB, dentro de ella se pueden programar
parámetros como selección de tipo de sensor de entrada, rango de
medición, tipo de salida y calibración. La salida del producto puede ser
configurada a través de software para 4-20 mA o 0-10 Vcc.
La corriente o tensión de salida es linearizada de acuerdo con la
señal aplicada a la entrada del transmisor ajustado en función a la
escala configurada.
ESPECIFICACIONES
Entrada de sensor: Configurable. Los sensores aceptados están
listados en la Tabla 1, con los respectivos rangos máximos de medida.
Termocuplas: Tipos J, K, R, S, T, N, E y B, conforme NBR
12771.
Impedancia >> 1 MΩ
Pt100: Excitación de 0,8 mA, α= 0,00385, conforme NBR 13773.
Para Pt100 2 hilos, interligar terminales 3 y 4.
Pt1000: Tipo 3 hilos, excitación de 0,8 mA, α= 0,00385, conforme
NBR 13773.
Para Pt1000 2 hilos, interligar terminales 3 y 4.
NTC R : 10 kΩ ±1 %, B
25°C 25/85
Tensión: 0 a 50 mVcc. Impedancia >> 1 MΩ
0 a 100 mVcc. Impedancia >> 1 MΩ (*)
(*) Función disponible para productos con versión de
firmware a partir de V2.0x.
Tipo de Rango Máximo de
Sensor Medición
Tensión 0 a 50 mV
Tensión 0 a 100 mV
Termocupla K -150 a 1370 °C
Termocupla J -100 a 760 °C
Termocupla R -50 a 1760 °C
Termocupla S -50 a 1760 °C
Termocupla T -160 a 400 °C
Termocupla N -270 a 1300 °C
Termocupla E -90 a 720 °C
Termocupla B 500 a 1820 °C
Pt100 -200 a 650 °C
Pt1000 -200 a 650 °C
NTC -30 a 120 °C
Tabela 1 – Sensores aceptados por el transmisor
Tiempo entre alimentar y estabilizar la medida: < 2,5 s. La
exactitud sólo será garantida después de 15 minutos.
Condiciones de referencia: ambiente 25 °C, alimentación 24 V,
carga 250 Ω . Tiempo de estabilización 10 minutos.
Efecto de la temperatura: < 0,16 % / 25 °C
Tiempo de respuesta: típico 1,6 s
NOVUS AUTOMATION
= 3435
Rango Mínimo de
Medición
5 mV
10 mV
100 °C
100 °C
400 °C
400 °C
100 °C
100 °C
100 °C
400 °C
40 °C
40 °C
40 °C
Tensión máxima permitida en los terminales de entrada no
sensor: 3 V
Corriente RTD: 800 µA
Efecto de la resistencia en los cables de RTD: 0,005 °C /
Resistencia máxima permitida en el cable RTD: 25
Tipo de Sensor Precisión Típica Precisión Máxima
Pt100 / Pt1000
(-150 a 400°C)
Pt100 / Pt1000
(-200 a 650°C)
K, J, T, E, N, R, S, B
mV
NTC
Tabela 2 – Erro de calibração, percentuais da faixa máxima do sensor
(*) Adicionar compensación de junta fría: <+- 1°C
Influencia de la alimentación: 0,006 % / V típico (percentual del
rango máximo).
Salida (4-20 mA): Corriente de 4-20 mA o 20-4 mA, tipo 2 hilos;
lineal y proporcional al rango configurado.
Resolución de salida (4-20 mA): 2 µA
Salida (0-10 Vcc): Tensión eléctrica de 0-10 Vcc o 10-0 Vcc, lineal y
proporcional al rango configurado.
Resolución de salida (0-10 Vcc): 0,0025 V (12 bits)
Alimentación: 10 a 35 Vcc (salida 4-20 mA) y
12 a 35 Vcc (salida 0-10 Vcc)
Carga Máxima (RL): RL (máx.) = (Vcc – 10) / 0,02 [Ω]
Donde: Vcc= Tensión de Alimentación en Volts
(de 10 a 35 Vcc)
Temperatura de Operación: -40 a 85 °C
Humedad Ambiente: 0 a 90 % UR
Compatibilidad Electromagnética: EN 61326-1:2006
No presenta aislamiento eléctrico entre entrada y salida.
Proteción interna contra inversión de la polaridad de la tensión
de alimentación.
Compensación interna de junta fría para termocuplas.
Sección del hilo utilizado: 0,14 a 1,5 mm²
Torque recomendado: 0,8 Nm.
Caja: ABS UL94-HB
Certificación: CE
CONFIGURACIÓN
Cuando una modificación en la configuración es necesaria, ella es
realizada en el software TxConfig II.
Se puede adquirir la interfaz de configuración del transmisor (cable
USB) del fabricante o de sus representantes autorizados.
Ω
Ω
0,10 % 0,12 %
0,13 % 0,19 %
* *
0,1 % ( ) 0,15 % ( )
0,1 % 0,15 %
0,3 °C 0,7 °C
