Resumen de contenidos para Baxi KSF

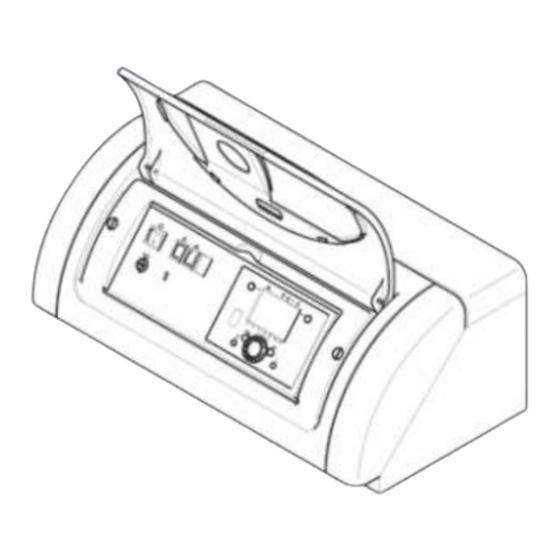

- Página 1 Panel de control Montaje / Ajuste...
-
Página 2: Tabla De Contenido
Índice 1. Acerca de este manual ..... .3 1.1 Contenido de este manual ....3 1.2 Símbolos empleados . -
Página 3: Acerca De Este Manual
Contenido de este manual Este manual contiene instrucciones para el montaje y el ajuste del panel de mando de caldera KSF con regulador de sistema RVS inte- grado. Símbolos empleados ¡Peligro! La no observación de esta advertencia supone un peligro para la vida o puede provocar daños corporales. -
Página 4: Seguridad
Uso previsto El panel de control de la caldera KSF está diseñado para la regula- ción y programación de calderas de calefacción con servicio de quemador de una o dos etapas en instalaciones de una o varias calderas. -
Página 5: Montaje
Fijar con sujetacables ta a tierra en la conexión de puesta a tierra • Introducir los cables para la conexión a la red y a las bombas por la abertura ovalada de la tapa del revestimiento, llevarlos hacia Panel de control KSF... - Página 6 Montaje atrás por la parte interior izquierda de la tapa y fijarlos en las descargas de tracción. • Llevar los cables de conexión del quemador en el lado de bisa- gra de la caldera hacia abajo y a través de la abertura ovalada de la puerta de la caldera hasta el quemador.
-
Página 7: Instalación
Todos los cables eléctricos deberán tenderse desde la parte trasera de la caldera hacia el panel de mando de la misma. En este caso los cables deben fijarse en los pasacables del panel de mando y conectarse según el esquema de cableado. Panel de control KSF... - Página 8 Instalación Fig. 4: Pasacables Introducir los cables y cerrar de golpe los bornes hasta que queden enclavados Apretar hacia abajo los terminales de tornillo Apretar el terminal de tornillo con el destornillador Para abrir los bornes levantar el mecanismo de resorte con un destornillador Intensidades de corriente admitidas La intensidad de corriente admisible por cada conexión de quema- ≤...
-
Página 9: Ajuste De La 1ª Y 2ª Etapa Del Quemador
– Activar la función de mantenimiento con la tecla de mantenimien- – Pulsar la tecla de información (véase el apartado Elementos de mando), pulsar la tecla OK, seleccionar carga parcial o plena carga con – Pulsar la tecla OK Panel de control KSF... -
Página 10: Ejemplo De Aplicación
Instalación Ejemplo de aplicación... - Página 11 Instalación Encontrará más ejemplos de aplicación (circuito de calefacción del mezclador, entrada solar, etc.) en el Manual de programación y del sistema hidráulico. Panel de control KSF...
-
Página 12: Esquemas De Conexionado
Instalación... - Página 13 Instalación Panel de control KSF...
-
Página 14: Puesta En Marcha
Puesta en marcha Puesta en marcha ¡Peligro! ¡La primera puesta en marcha sólo podrá realizarla un ins- talador autorizado! El instalador deberá comprobar la estanquei- dad de los conductos, el correcto funcionamiento de todos los dispositivos de ajuste, mando y seguridad y medir los valores de combustión. -
Página 15: Instrucciones Para El Usuario
– La entrega de los documentos pertenecientes a la instalación calefactora debe incluir una nota de advertencia sobre la obli- gación de mantenerlos siempre disponinble en el local de ins- talación del equipo termogenerador. Panel de control KSF... -
Página 16: Operación
Operación Operación Elementos de mando Fig. 6: Elementos de mando Indicador de fallo en Pulsador de rearme Interruptor de funcionamiento STB funcionamiento (con kit opcional instalado) Fusible 6,3 A Desbloqueo del Unidad de regulación Limitador de la temperatura de seguridad (STB) Tecla de modo operativo Modo Tecla de modo operativo Modo ACS Pantalla... -
Página 17: Indicaciones
Referencia al circuito de calefacción 1 ó 2 Aviso de mantenimiento Mensaje de error INFO Nivel de información activado PROG Nivel de ajuste activado Calefacción desconectada (dispositivo automático de conmutación verano/invierno o de límite de calefacción activado) Panel de control KSF... -
Página 18: Operación
Operación Operación Ajuste del modo calefacción Mediante la tecla de modo operativo Modo calefacción puede cam- biarse entre los distintos modos de calefacción. El ajuste seleccio- nado se indica mediante un guión situado debajo del símbolo del modo operativo. Funcionamiento auto- –... - Página 19 En caso de que no se produzca ningún fallo ni aparezcan avisos de mantenimiento, estas informaciones no se visualizarán. El resto de informaciones sólo se visualizarán dependiendo de la configuración de la instalación y de las funciones programadas. Panel de control KSF...
- Página 20 Operación Mensajes de error Si en la pantalla aparece el símbolo de error , significa que se ha producido un fallo en la instalación. Pulsando la tecla de informa- ción podrán solicitarse más datos acerca del fallo. Tab. 1: Códigos de error Código Descripción del fallo Explicaciones/causas...
- Página 21 La tecla de mantenimiento debe activarse también para cambiar el régimen de la caldera de carga parcial a plena carga y viceversa (véase el apartado 4.2 Ajuste de la primera y segunda etapa del quemador). Panel de control KSF...
-
Página 22: Programación
Programación Programación Tras el montaje la regulación queda bloqueada y debe programar- se. A continuación, la regulación debe desbloquearse. Procedimiento durante la programación La elección de los niveles de ajuste y opciones de menú para el usuario final y técnicos de la calefacción debe llevarse a cabo según el siguiente gráfico: Fig. -
Página 23: Modificación De Parámetros
(p. ej. 15 horas) Hora y fecha Horas/minutos Confirmar el ajuste con llevar a cabo el ajuste de los minutos (p. ej. 30 minutos) Hora y fecha Horas/minutos Panel de control KSF... - Página 24 Programación Confirmar el ajuste con Hora y fecha Horas/minutos Pulsar la tecla de modo operativo del cir- cuito calefacción para regresar a la panta- lla principal. Temp. caldera Al pulsar la tecla ESC se llama la opción de menú anterior sin acep- tar los valores modificados previamente.
-
Página 25: Tabla De Ajuste
Ninguno | Circuito calefacción 1 | Circuito calefacción 2 | Conjuntamente ¡Este parámetro sólo puede verse en el aparato de sala! Reajuste sonda de ambiente 0.0°C ¡Parámetros únicamente visibles cuando el aparato interior de radio está Radio disponible! Panel de control KSF... - Página 26 Programación Nivel Valor N.º Función Valor estándar modifi- ajuste prog. cado Binding No | Sí Modo test No | Sí Unidad de ambiente 1 Ausente Ausente | Listo | Sin recep. | Cambiar pilas Unidad de ambiente 2 Ausente Ausente | Listo | Sin recep. | Cambiar pilas Sonda externa Ausente Ausente | Listo | Sin recep.
- Página 27 Off | Bajar a consigna reducida | Bajar a consigna prot. antihielo Prot. sobretemp. bomba circ. Off | On Función tratamiento suelo Off | Calefacción | Tratamiento | Calefacción/ tratamiento| Manualmente Cons. manual tratam. suelo 25°C Cambio modo funcionamiento Protección Protección | Reducido Panel de control KSF...
- Página 28 Programación Nivel Valor N.º Función Valor estándar modifi- ajuste prog. cado Circuito calefacción 2 Consigna confort 1010 20.0°C Consigna reducida 1012 16.0°C Consigna prot. antihielo 1014 10.0°C Pendiente curva calefacción 1020 Desplazamiento curva calef. 1021 0°C Límite calefacción inv./ verano 1030 18.0°C Influencia ambiente...
- Página 29 | Bomba bypass Q12 | Salida alarma K10 | 2ª vel. bomba CC1 Q21 | 2ª vel. bomba CC2 Q22 | 2ª vel. bomba CCP Q23 | | Heizkreispumpe HKP Q20 | Bomba H2 Q18 | Bomba sistema Q14 | Valv.corte gen.calor Y4 Panel de control KSF...
- Página 30 Programación Nivel Valor N.º Función Valor estándar modifi- ajuste prog. cado Entrada sonda BX21 5941 Ninguna Ninguna | Sonda ACS B31 | Sonda colector B6 | Sonda retorno B7 | Sonda circulación ACS B39 | Sonda acumulador B4 Entrada sonda BX22 5942 Ninguna Ninguna | Sonda ACS B31 | Sonda colector B6 |...
- Página 31 Hours run collect overtemp 8331 00:00:00 Diagnóstico consumidores Temp. exterior 8700 -°C Temp. exterior atenuada 8703 -°C Temp. exterior compuesta 8704 -°C Bomba circ. calefac. Q2 8730 Off | On Temperatura ambiente 1 8740 -°C Consigna ambiente 1 -°C Panel de control KSF...
- Página 32 Programación Nivel Valor N.º Función Valor estándar modifi- ajuste prog. cado Consigna temp. impulsión 1 8744 -°C Temperatura ambiente 2 8770 -°C Consigna ambiente 2 -°C Temp. impulsión 2 8773 -°C Consigna temp. impulsión 2 -°C Temperatura ambiente P 8800 -°C Consigna ambiente P -°C...
-
Página 33: Significado De Los Parámetros
1 o indepen- dientemente del circuito calefacción 1. Acción botón ocupación En el programa n.º 48 se determina el efecto de la tecla de pre- (48) sencia en el circuito de calefacción. Panel de control KSF... - Página 34 Programación Reajuste sonda de En el n.º de programa 54 puede corregirse la indicación de tempe- ambiente ratura del valor emitido por el sonda de ambiente. (54) Radio Encontrará información más detallada en el manual de montaje y de configuración del aparato interior RGTF. Binding Notificación de los aparatos que pertenecen al mismo grupo duran- (120)
- Página 35 (n.º prog. 8703)- - - °C: desactivada Influencia ambiente En la influencia ambiente se registran las divergencias del valor de (750, 1050, 1350) consigna de la temperatura ambiente mediante una sonda de am- Panel de control KSF...
- Página 36 Programación biente y se tienen en cuenta durante la regulación de temperatu- Para ello debe haberse conectado una sonda de ambiente. El valor para la influencia ambiente debe situarse entre 1% y 99%. En caso de que en el emplazamiento (lugar de montaje de la sonda de am- biente) se hallen válvulas del radiador éstas deberán abrirse com- pletamente.
- Página 37 (900, 1200, 1500) prot. antihielo o a la consigna reducida. Agua caliente sanitaria Consigna nominal Configuración de la consigna nominal de la temperatura del ACS. (1610) Panel de control KSF...
- Página 38 Programación Consigna reducida En el n.º prog. 1612 se configura la consigna reducida del ACS. (1612) Liberar 24h/día: La temperatura del ACS se regula independientemente de (1620) los programas temporizadores de forma continua según la consigna nominal de la temperatura del ACS. Programas horarios CCs: La temperatura del ACS cambia depen- diendo de los programas de temporización entre la consigna de la temperatura del ACS y la consigna reducida de la temperatura del...
- Página 39 Al alcanzar el valor de consigna de circula- ción, como muy pronto la bomba se desconecta tras 10 min. Para esta función se precisa la conexión de una sonda en el retorno de circulación (entradas BX21/BX22, n.º prog. 5941/5942). Panel de control KSF...
- Página 40 Programación Caldera Min. consigna Como función de protección puede limitarse el valor de consigna (2210) de la temperatura de la caldera por abajo mediante el min. con- Max. consigna signa (n.º prog. 2210) y por arriba mediante el max. consigna (n.º (2212) prog.
- Página 41 5952/ 5962. Demanda calor: la señal de tensión de H2 se convierte en un valor de temperatura y se usa como min. consigna temp. impulsión. La consigna temp. impulsión que corresponde al valor de tensión de Panel de control KSF...
- Página 42 Programación 10 voltios, puede ajustarse en el n.º prog. 5964 (sólo en H2 con EWM, parámetro 5960 posible). Fig. 13: Demanda de calor (ejemplos) Tipo contacto H1/H2 Con esta función pueden ajustarse los contactos H1/H2 como con- (5951, 5961) tacto de normal cerrado o normal abierto. Min.
- Página 43 Ajuste del tiempo después del que se produce un mensaje de error (6741, 6743) en caso de divergencia constante entre el valor de consigna de temperatura y el valor nominal de temperatura. (6800 - 6818) Memoria de errores de los 10 últimos errores aparecidos. Panel de control KSF...
-
Página 44: Mantenimiento/Servicio
Programación Mantenimiento/servicio Intervalo horas Ajuste del tiempo tras el que debe aparecer un aviso de manteni- quemador miento. (7040) Horas quemad. desde Visualización del tiempo que ha pasado desde el último manteni- manten. miento. (7041) Intervalo arranq. Ajuste del número de inicios del quemador tras el que debe apare- quemador cer un aviso de mantenimiento. - Página 45 Programación Parámetros de diagnósticos Parámetros de diagnósti- Indicaciones de los diferentes valores reales y de consigna, estados de conexión de los relés y valores del contador para diagnóstico. (8300 hasta 9055) Panel de control KSF...
-
Página 46: Generalidades
Generalidades Generalidades Mandos interiores RGTF/RGT Al utilizar los mandos interiores RGTF y RGT (accesorios opciona- les) puede realizarse un ajuste mediante control remoto de todas las funciones de ajuste regulables del aparato base. La conexión del mando interior RGTF con el cuadro de control se realiza por radio, mientras que el mando interior RGT está... -
Página 47: Espacio Para Anotaciones
Espacio para anotaciones Espacio para anotaciones Panel de control KSF...
