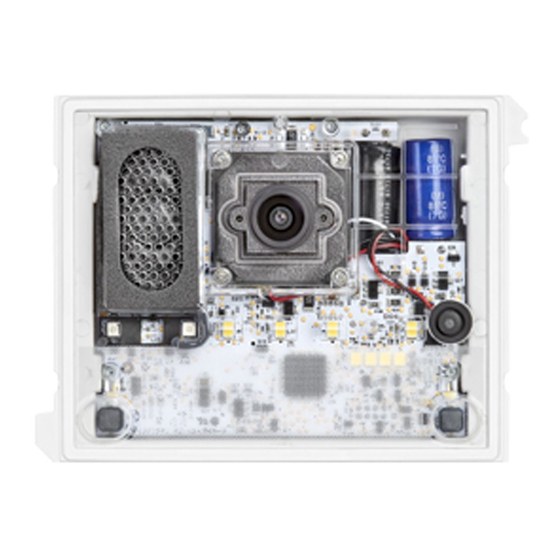

Microaltavoz audio vídeo
Ocultar thumbs Ver también para 1083/48:
Tabla de contenido

Publicidad

Idiomas disponibles
  • MX

Idiomas disponibles

  • MEXICANO, página 23

Enlaces rápidos

Descargar este manual
DS 1083-098A
LIBRETTO PER LA CONFIGURAZIONE BASE DEL DISPOSITIVO (SENZA CONNESSIONE
WiFi) SE IMPIEGATO NELLA REALIZZAZIONE DI PULSANTIERE CON SOLI TASTI
BASIC DEVICE CONFIGURATION BOOKLET (WITHOUT WiFi CONNECTION) USED IN
NOTICE POUR LA CONFIGURATION DE BASE DU DISPOSITIF (SANS CONNEXION WiFi),
SI UTILISE DANS LA REALISATION DE CLAVIERS NE COMPORTANT QUE DES TOUCHE
MANUAL DE CONFIGURACIÓN BÁSICA DEL DISPOSITIVO (SIN CONEXIÓN WiFi)
CUANDO SE UTILIZA EN LA VERSIÓN DE TECLADOS QUE SOLO TIENEN PULSADORES
ANLEITUNG FÜR DIE BASISKONFIGURATION DES GERÄTS (OHNE WI-FI -VERBINDUNG) BEI
VERWENDUNG ZUR EINRICHTUNG VON NUR TASTEN UMFASSENDEN TASTENFELDERN
HANDLEIDING VOOR DE BASISCONFIGURATIE VAN HET APPARAAT (ZONDER WiFi-
VERBINDING) INDIEN GEBRUIKT OM DEURPLATEN MET ALLEEN TOETSEN
POSTO ESTERNO AUDIO VIDEO
AUDIO VIDEO EXTERNAL UNIT
POSTE EXTERNE AUDIO/VIDEO
MICROALTAVOZ AUDIO VÍDEO
AUDIO-/VIDEO-AUSSENSTELLE
BUITENPOST AUDIO VIDEO
Sch./Ref. 1083/48
POSTO ESTERNO AUDIO
EXTERNAL LOUDSPEAKER UNIT
POSTE EXTERNE AUDIO
MICROALTAVOZ AUDIO
AUDIO-AUSSENSTELLE
BUITENPOST AUDIO
Sch./Ref. 1083/38
PANELS WITH BUTTONS ONLY
Mod.
1083
LBT 20482
