Dimensiones Y Conexiones - Binks AA4400A Manual De Operación

Importante: La pistola pulverizadora debe estar conectada a tierra para
disipar cualquier carga electrostática creada por el flujo de aire o fluido.
Esto puede realizarse a través del montaje de la pistola o usando
mangueras de aire/fluido conductivas. Debe verificarse la conexión
eléctrica entre la pistola y la tierra con un ohmímetro. Se recomienda una
resistencia de menos de 10
© 2013 Finishing Brands UK Ltd.

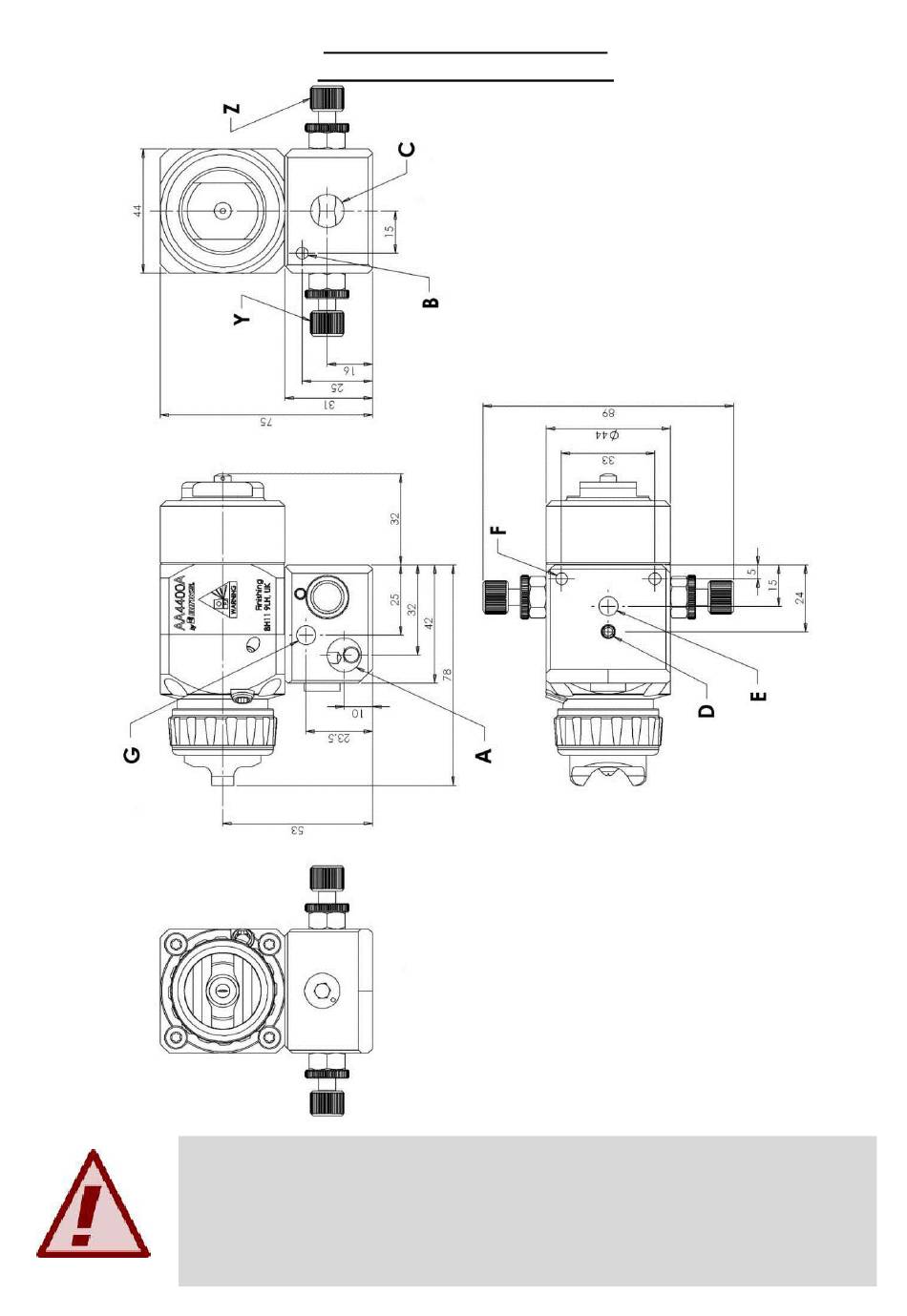

7 - Dimensiones y conexiones

(todas las dimensiones en mm)
A – Entrada de fluido ¼" NPS (x2) (ver conexiones
y opciones de fluido)
Máximo 275 bar / 4000 psi
B – Gatillo/Cilindro M5
4 a 10 bar / 60 a 145 psi
C – Suministro de aire/patrón y longitud ¼" BSP
D – Taladro posicionamiento Ø5 x 4 profundo
E – Taladro de montaje M8 x 7,5 profundo
F – Taladro de montaje M5 x 9 profundo (x2)
G – Taladro de montaje M8 x 10 profundo (x2)
Y – Válvula de control del patrón (si está instalada)
Y – Válvula de control de longitud (si está instalada)
6
ohmios.
