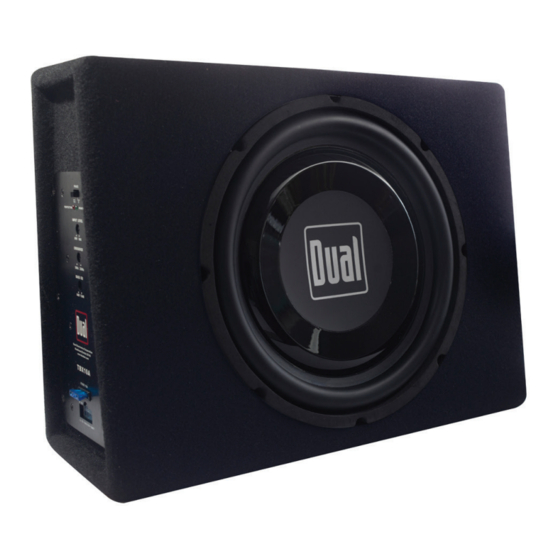

- Página 1 TBX10A MANUAL DEL INSTALACIÓN/USUARIO Gabinete cerrado de 10" con amplificador incorporado...
-
Página 2: Preparación
• Para un óptimo desempeño, asegurarse de dejar al menos 1" de espacio alrededor del amplificador • No montar el TBX10A debajo de alfombras o donde el flujo de aire sea escaso. • No instalar el TBX10A donde pueda estar expuesto a la humedad. -
Página 3: Instalación
CAUTION Las siguientes instrucciones están diseñadas para garantizar la seguridad durante la instalación del TBX10A. No prestar atención a estas instrucciones puede provocar lesiones o daño a la unidad o al vehículo. Las siguientes instrucciones de instalación son para utilizarse como guía básica. -
Página 4: Descripciones De Conexión
INSTALACIÓN Descripciones de conexión Nota: Asegurarse de seguir las instrucciones específicas incluidas en el kit de instalación del amplificador (no incluido con este amplificador). La información que figura a continuación debería usarse como guía solamente. Cable de potencia (+12V) • Antes de comenzar, desconectar el terminal negativo de la batería. De tener dudas, consultar con un técnico calificado. -
Página 5: Conexiones Y Controles
INSTALACIÓN Conexiones y controles HIGH LEVEL INPUT Control de fase Frecuencia de cruce Indicador de potencia Ecualizador de graves Indicador de protección Fusible (15A) Control de nivel de entrada Conector de potencia / entrada... -
Página 6: Direccionamiento Típico De Cables
12 o Utilizar un fusible inadecuado podría mayor. Asegurarse de utilizar el dañar el amplificador. El TBX10A usa mismo tamaño de cable a tierra y (1) fusible estilo ATO de 15 amp. de alimentación. -
Página 7: Montaje
Etapa 3 Coloque el TBX10A en las correas. Etapa 4 Ate las correas a través de los soportes como se ilustra. -
Página 8: Ajuste Y Configuración De Control
El control de fase compensa el retraso entre la Control de fase salida del TBX10A y el resto del sistema de sonido. Comenzar con el control de fase en 0 grados. Si el sonido es adecuado desde la posición desde donde se escucha dentro del vehículo, no es necesario... -
Página 9: Garantía Limitada De Un Año
Un pequeño Dual Electronics Corp. le garantiza al com- ajuste de algún control puede ahorrarle prador original que este producto está libre un llamado al servicio técnico. -
Página 10: Resolución De Problemas
Guarde el recibo de venta y preséntelo en caso de requerir servicio técnico, dado que el recibo original es considerado la mejor prueba de compra e indica la fecha en que se adquirió el producto Dual. Nombre del distribuidor Teléfono del distribuidor... -
Página 11: Especificaciones
INSTALACIÓN Especificaciones Potencia máxima de salida watts Potencia continua de salida 100 watts Respuesta de frecuencia 50-250Hz Tensión de funcionamiento 11.0VDC ~ 14.4VDC permitido Impedancia 4 Ohmios Frecuencia de cruce 50–250Hz Tipo amplificador Clase A/B Fase 0–180 grados Fusible 15 amp ATO Dimensiones 11.5”... - Página 12 Dual Electronics Corp. Llamada gratuita: 1-866-382-5476 Lunes-Viernes, 9AM-5PM EST www.dualav.com ©2016 Dual Electronics Corp. Todos los derechos reservados. NSA0716-V01 Impreso en China...
