6.3

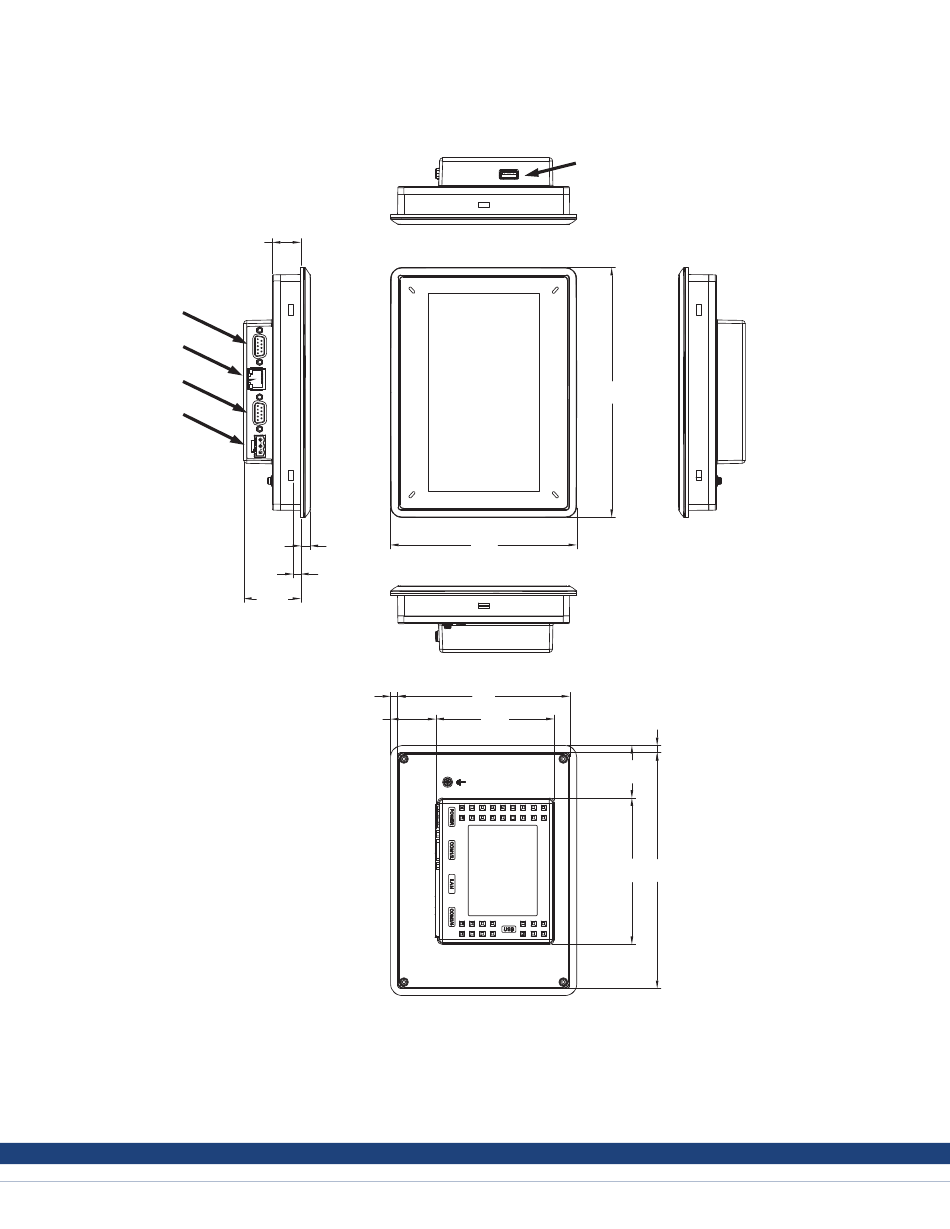

Esquema de AKI2G-CDA-MOD-07T-000
22.2
B
C
D
E
Figura 6-1: A.Host USB
Figura 6-2: B. COM3 / COM4
Figura 6-3: C. Ethernet
Figura 6-4: D. COM1 / COM2
Figura 6-5: E. 24V DC
7.5
Max. 6.0
44.7
5.5
35.6
ky
AKI2G-CDA-MOD-07T-000 | DIBUJOS DEL PANEL DE OPERADOR
A
196
146
135
92.8
114.8 185
[mm]
5.5
41.1
