sin apagar el Xtender.
El bus de comunicación se usa para conectar entre ellos otros inversores Xtender en el caso de
una aplicación multi-unidades o para conectar otro tipo de usuarios que dispongan del protocolo
propietario Samlex. En esos casos, la instalación debe apagarse con el interruptor principal
"ON/OFF" (1) para efectuar la conexión de las unidades presentes sobre el bus de comunicación.
Los 2 conmutadores de finalización del bus de comunicación "Com. Bus" (4) quedan los
dos en posición T (terminado) salvo que los dos conectores estén ocupados. En ese
caso, y sólo en ese caso se pondrán los dos en posición O abierto. Si uno de los dos
conectores está libre, los dos conmutadores de finalización (4) estarán en posición T.
4.5.10 La conexión de la sonda de temperatura (BTS-01)
La sonda de temperatura BTS-01 se entrega con un cable de 3m con ficha de tipo RJ11/6. Se
conecta o desconecta en cualquier momento (también cuando el equipo está en
funcionamiento) sobre el enchufe correspondiente (2) marcado « Temp. Sens. » del Xtender.
Introduzca la ficha en el conector (2) hasta que haga clic. La caja de la sonda de temperatura
puede pegarse simplemente a la batería o directamente a proximidad de ella. El Xtender
reconocerá automáticamente la sonda de temperatura y la corrección se aplicará
inmediatamente.
4.5.11 Conexión del módulo de comando RCM-10 (únicamente XTM)
El módulo de comando RCM-10 (ver también cap. 6.4.3– p.31) puede conectarse "en caliente",
sin interrumpir el funcionamiento de la instalación, sobre el conector "RCM-10" (15).

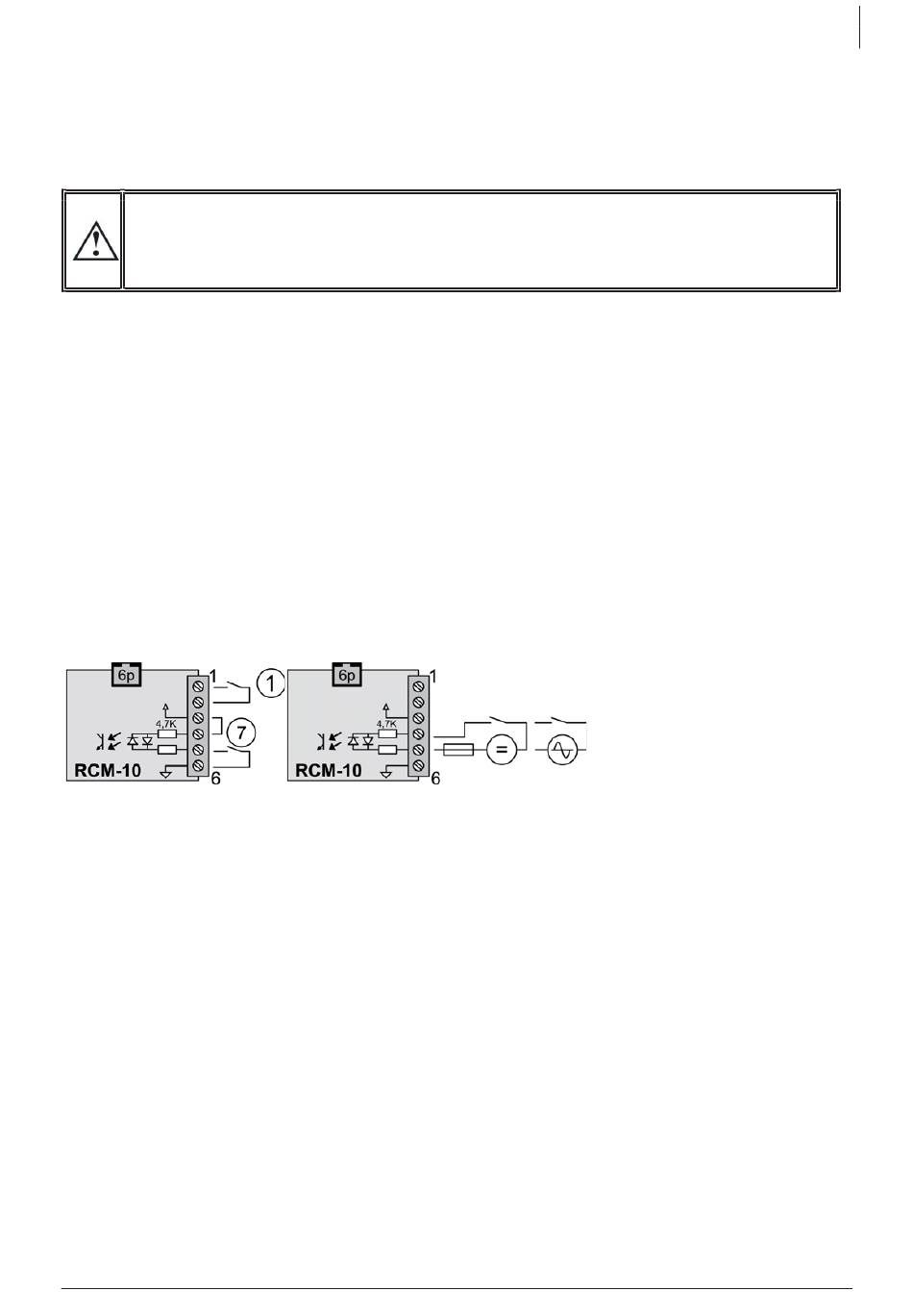

Se puede conectar un contacto libre de potencial (1) entre las bornes 1 y 2. Cuando este
contacto se cierra, el equipo se apaga como descrito en Cap. 7.1 p.32.
Las bornes 4 a 6 del módulo se utilizan como entrada de comando como descrito en cap. 6.2.12
p. 27. Puede pilotarse por un contacto seco (7) entre 5 y 6 con un puente entre 3 y 4, o por una
tensión AC o DC de máx. 60 V eff. entre 4 y 5.
