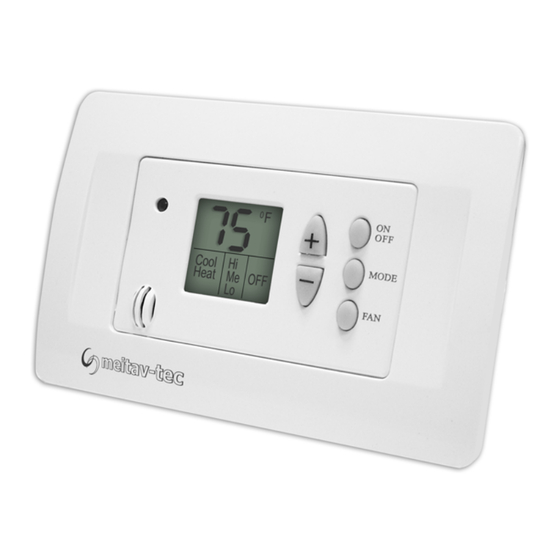

FMH-220-C1-3S-IR
MANUAL DE INSTALACION Y OPERACION
Termostato electrónico para fan & coil expansión directa o agua
helada, display digital LCD, montaje chalupa horizontal estándar, solo
enfriamiento, auto chango o ver, 3 velocidades del ventilador, 10° a
30°C, retardo de 3 minutos para compresor, sensor infrarrojo para
control remoto, alimentación 220vac.
Separe el panel frontal del termostato.
Realicé las conexiones de acuerdo al diagrama de
conexión del termostato.
Coloque el termostato en la chalupa horizontal y empótrelo.
Fíjelo con tornillos adecuados en los orificios
correspondientes. Coloque el panel frontal al termostato.
1
Publicidad
Manuales relacionados para meitav-tec FMH-220-C1-3S-IR
Resumen de contenidos para meitav-tec FMH-220-C1-3S-IR
- Página 1 FMH-220-C1-3S-IR MANUAL DE INSTALACION Y OPERACION Termostato electrónico para fan & coil expansión directa o agua helada, display digital LCD, montaje chalupa horizontal estándar, solo enfriamiento, auto chango o ver, 3 velocidades del ventilador, 10° a 30°C, retardo de 3 minutos para compresor, sensor infrarrojo para control remoto, alimentación 220vac.
- Página 2 FMH-220-C1-3S-IR MANUAL DE INSTALACION Y OPERACION Configuración del Dip Switch. • Ubicación del dip Switch en el termostato. Vista Superior del termostato. • Configuración de fábrica de los pines del dip switch. Configuración del Dip Switch. • Operación con sensor interno ó sensor remoto.
-
Página 3: Operación Del Termostato
FMH-220-C1-3S-IR MANUAL DE INSTALACION Y OPERACION Operación del Termostato Botón ON/OFF: Presione el botón “On/ Off” para encender ó apagar el termostato. Cuando el termostato está apagado mostrará en el display la palabra “OFF”, la temperatura ambiente, el modo de operación del termostato y el estado de operación de las velocidades del ventilador.... -
Página 4: Fmh-220-C1-3S-Ir Manual De Instalacion Y Operacion
FMH-220-C1-3S-IR MANUAL DE INSTALACION Y OPERACION Botón MODE: Presione el botón “MODE” para cambiar el modo de operación del termostato entre las siguientes opciones: Solo Frío. La palabra “Cool” se mostrará en el display. Solo Ventilación. La palabra “Fan” se mostrará en el display. - Página 5 FMH-220-C1-3S-IR MANUAL DE INSTALACION Y OPERACION Manual. Podrá cambiar las velocidades del ventilador de forma manual presionando el botón “FAN”. El display mostrará la velocidad en la que esté trabajando. Velocidad Alta Me. Velocidad Media. Lo. Velocidad Baja. ...
- Página 6 FMH-220-C1-3S-IR MANUAL DE INSTALACION Y OPERACION Para entrar a la opción de “Ventilador Automático”. Presione el botón “FAN” por 3 segundos, La palabra Fan desaparecerá del display. Para entrar a la opción de “Ventilador Constante”. Presione el botón “FAN” por 3 segundos....
- Página 7 FMH-220-C1-3S-IR MANUAL DE INSTALACION Y OPERACION Configuración Técnica. Importante: Los parámetros que a continuación se mencionan, solo deberán ser modificados por un técnico autorizado y capacitado, ya que cualquier cambio inapropiado afectará en la operación del sistema. Atención: Todos los parámetros configurados en la memoria del termostato se mantendrán aún después de una falla de energía eléctrica.
- Página 8 FMH-220-C1-3S-IR MANUAL DE INSTALACION Y OPERACION Diagrama de Conexión. Conexión del sensor remoto. Quite alimentación eléctrica al termostato. Coloque los pines del dip-switch de acuerdo a la configuración indicada en la pagina 2. Conecte el sensor remoto en las terminales TT....
- Página 9 FMH-220-C1-3S-IR MANUAL DE INSTALACION Y OPERACION Información del cableado. La longitud de cable máximo entre el termostato y el sensor remoto es de 30 metros (100 pies). Puede utilizar cable estándar (calibre 22 AWG). Para distancias mayores de 30 metros y hasta 90 metros (100 hasta 298 pies), deberá utilizar cable blindado.
