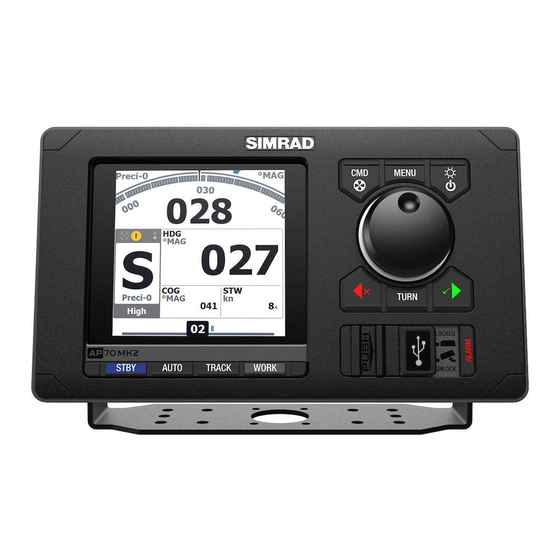

La unidad de control
8
STBY
No. Descripción
CMD/Hélice. Presione una vez para tomar/solicitar el control. Presione y mantenga
1
para activar/desactivar las hélices disponibles
MENU. Presione una vez para mostrar el modo de gobierno activo en un menú
2
rápido. Presione dos veces para visualizar el menú de ajustes
PWR/Iluminación. Presione para mostrar el menú de iluminación. Presione y
3
mantenga para encender/apagar la unidad
Control rotatorio. En menús; gire para seleccionar el elemento del menú
4
deseado y ajustar el valor, presione para confirmar. En modo FU; gire para
seleccionar el ángulo de timón. En modo STBY y NFU; presione para ir a modo FU.
En modo AUTO y NoDrift; gire para cambiar el rumbo/curso fijado, presione para
capturar el rumbo actual. En modo NAV/TRACK; gire para fijar el offset del track
BABOR. En menús,; presione para volver al nivel de menú anterior. En modo STBY
5
y FU; presione para ir a modo NFU. En modo AUTO y NoDrift; presione para
cambiar el rumbo/curso fijado a babor.
ESTRIBOR. En menús,; presione para confirmar la selección del menú/acceder al
6
siguiente nivel de menú. En modo STBY y FU; presione para ir a modo NFU. En
modo AUTO y NoDrift; presione para cambiar el rumbo/curso fijado a estribor.
TURN. Presione para mostrar el menú de giros
7
STBY. Presione para pasar el piloto a modo Standby
8
AUTO. Presione para activar el modo AUTO o NoDrift
9
10 NAV/TRACK. Presione para activar el modo de gobierno NAV/TRACK (AP80)
11 WORK. Presione para mostrar el menu de modos Work
12 ALARM. Presione para mostrar el dialogo de Alarmas (sólo AP80)
13 Conector USB (sólo AP80)
AP70/AP80
Guía de inicio rápido
1
CMD
5
10
AUTO
NAV
WORK
9
11
2
3
MENU
4
6
TURN
7
12
13
ES

Publicidad

loading

Resumen de contenidos para Simrad AP70

  • Página 1 AP70/AP80 Guía de inicio rápido La unidad de control MENU  TURN STBY AUTO WORK No. Descripción CMD/Hélice. Presione una vez para tomar/solicitar el control. Presione y mantenga para activar/desactivar las hélices disponibles MENU. Presione una vez para mostrar el modo de gobierno activo en un menú...
  • Página 2: Icono Descripción

    La pantalla Repetidor de rumbo Icono de estado Indicador de modo Información del modo Perfil Work Barra del timón Comando al timón Icono Descripción El icono en negro indica que una o más hélices están instaladas y en uso. Sombreado si las hélices no estan disponibles para el gobierno Mensaje de alarma activa.
  • Página 3 Hélices On/Off Perfiles Work Mostrar opciones Seleccionar perfil perfiles Work WORK Crear nuevo perfil Editar perfil...
  • Página 4: Modos De Piloto Automático

    Modos de piloto automático Control rotatorio Teclas Modo Activar Pantalla modo BABOR/ Giro Pulsación ESTRIBOR Cambia a Cambia a STBY STBY Sin acción modo FU modo NFU Presione las teclas BABOR/ Cambia a Dar orden al Sin acción ESTRIBOR modo FU timón en modo STBY o FU...
  • Página 5 Menús  MENU 1* Mostrar menú rápido Volver menú anterior, Seleccionar elemento menú, Confirmar selección Salir menú Ajustar valor 2* Mostrar menú ajuste Menú rápido, modos manuales Selección automática y manual Lista de alarmas activas Ajuste manual (Velocidad) Ver menú ajustes Menú...
  • Página 6 Menús Ajustes Alarmas Opción Resultado Detiene la sirena y elimina el diálogo de alarma. El icono de alarma permanecerá activo y la alarma estará incluida en el listado de alarmas Silenciar Silencia la alarma localmente. La alarma permanecerá en pantalla 988-10196-002, 3/5...
