INSTRUCCIONES DE INSTALACIÓN

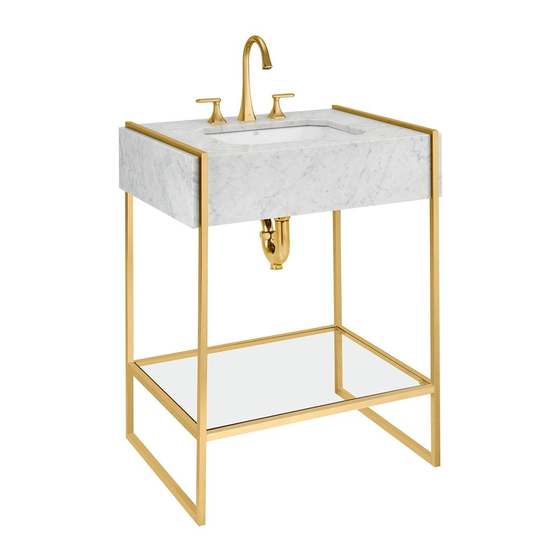

DXV Belshire
Kit de lavabo para consola
Modelos: D19080000.550 — Consola con mesada de mármol - Sin orificio
D19080003.550 — Consola con mesada de mármol - Tres orificios
D21065000.144 — Armazón de la consola- Níquel platinado
D21065000.427 — Armazón de la consola - Latón satinado
D20205000.415 — Lavabo bajo mesada
Gracias por seleccionar DXV. Para asegurarse de que el producto esté instalado correctamente, por favor lea estas instrucciones
cuidadosamente antes de comenzar. (Ciertas instalaciones pueden requerir ayuda profesional). Asegúrese de que su instalación
cumpla con los códigos locales.
!
PRECAUCIÓN: EL PRODUCTO ES FRÁGIL. ¡MANIPÚLELO CON CUIDADO PARA NO ROMPERLO Y EVITAR POSIBLES LESIONES!
NOTA: es posible que las imágenes no definan con exactitud el contorno de la cerámica y los componentes.
Encontrará las dimensiones de preparación y la información de la línea de suministro en la página de
especificaciones o en el sitio web.
HERRAMIENTAS Y MATERIALES RECOMENDADOS
La mayoría de los procedimientos requieren el uso de herramientas y materiales comunes disponibles en ferreterías. Antes
de comenzar la instalación, es fundamental tener disponibles las herramientas y los materiales.
Llave de pileta
Segueta para metales
Llave stillson
VISTA EN DESPIECE
ARTICULO DESCRIPCIÓN
Pieza izquierda del armazón de la
1
consola
Pieza derecha del armazón de la
2
consola
3
(2) Caños de soporte horizontal
4
Mesada de mármol
5
Panel de mármol lateral izquierdo
6
Panel de mármol lateral derecho
7
Repisa de vidrio
NOTA: Pieza de recambio 770268-200.0070A
Tornillos de ajuste y llave Allen
Los nombres de los productos que aquí guran son marcas registradas de AS America, Inc.
© AS America, Inc. 2020
™
Desarmador plano
Taladro
Desarmador Estrella
Llave inglesa
Pinza ajustables
5
1
10'
Silicona
Cinta métrica
Cuchillo para masilla
4
7
3
- 9 -
Tornillos
suministrados
8-#10 x 1"
Tornillos mecánicos
Sierra de vaivén
8-#10 x 2"
Tornillos para
Cortador de tuberías
madera
2
770283-100 SP (2/2020)
6
