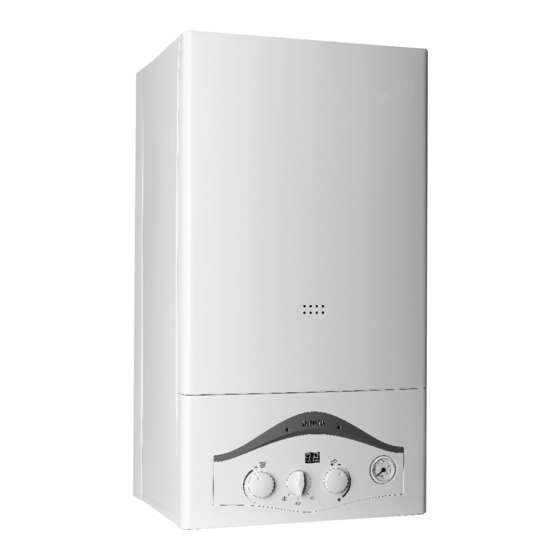

- Página 1 Calderas Murales a Gas Manual de Instalación y Uso MODELOS: A 29 TBFD Tiro Balanceado Forzado Calefacción y Agua Caliente Sanitaria A 29 TBFC Tiro Balanceado Forzado Calefacción A 29 TND Tiro Natural Calefacción y Agua Caliente Sanitaria A 29 TNC Tiro Natural Calefacción...
-
Página 3: Lista De Empaque
- Tornillos 4 piezas - Tacos plásticos 4 piezas 6. Plantilla de Marcado (p/mod. A 29 TBFD y A 29 TBFC) 1 pieza 7. Adaptador para salida de gases 5" (p/mod. A 29 TNC y A 29 TND) 1 pieza... -
Página 4: Características
Características MODELOS: A 29 TBFD - Tiro Balanceado Forzado - Calefacción y Agua Caliente Sanitaria A 29 TBFC - Tiro Balanceado Forzado - Calefacción A 29 TND - Tiro Natural - Calefacción y Agua Caliente Sanitaria A 29 TNC - Tiro Natural - Calefacción Funciones Principales Display de LEDs, que muestra la condición de funcionamiento e información de estado de sencilla... -
Página 5: Características Técnicas
Gas Natural mbar/mm.c.a 9.48 / 97 Presión Máxima al Quemador mbar/mm.c.a Presión Mínima al Quemador 1.47 / 15 mbar/mm.c.a Atención: Toda referencia al sistema de Agua Sanitaria de este manual corresponde a los modelos A 29 TBFD y A 29 TND. -
Página 6: Instrucciones De Seguridad
Mantenga a los niños alejados de la caldera. Mantenga el material de embalaje alejado de los niños para evitar daños. No tironee, corte o retuerza el cable de alimentación. Atención: En caso que el cordón de alimentación deba ser reemplazado, contacte a los Servicios Técnicos Autorizados Eskabe. -
Página 7: Panel De Control
Panel de Control Perilla de temperatura de calefacción Ajuste de la temperatura del agua del circuito de calefacción Encendido/Apagado, modo Verano/Invierno Perilla de selección de funciones Ajuste de la temperatura del agua caliente Perilla de temperatura de agua sanitaria sanitaria Manómetro Indica la presión del agua del circuito de calefacción... -
Página 8: Carga Del Sistema, Recarga Y Vaciado
Carga del Sistema, Recarga y Vaciado La carga inicial del sistema debe ser llevada a cabo por personal técnico calificado Es recomendable utilizar para la carga del sistema agua tratada para eliminar durezas y evitar incrustaciones calcáreas. Abra la válvula de llenado del circuito de calefacción. Observe la presión del agua del circuito en el manómetro, detenga el llenado cuando el manómetro indique una presión de 1 a 1.5 bar. -
Página 9: Vaciado Del Circuito
Vaciado del Circuito Vaciado del Circuito de Calefacción Abra las válvulas de la caldera Abra la llave de drenaje más baja que posea el circuito de calefacción, en caso de emergencia puede drenarse el agua desde la caldera, abriendo la válvula de seguridad que posee la misma. Drenaje de agua sanitaria Válvula de Carga de Agua Desconecte el suministro de agua sanitaria... -
Página 10: Función Agua Sanitaria
Encendido (para el Usuario) Calefacción (Invierno) Abra la llave de paso de Gas Conecte el suministro eléctrico Gire la perilla de selección a la posición Invierno . Se encenderá el led verde. Gire la perilla de ajuste de calefacción a la temperatura deseada. La caldera se ajustará... -
Página 11: Display De Fallas Y Soluciones
Display de Fallas y Soluciones Atención cuando tome duchas por largos periodos de tiempo: Cuando se utilice el agua caliente sanitaria por 60 minutos, la caldera se apagará automáticamente. En este caso, no se trata de una falla, sino de un sistema de seguridad, usted solamente necesita cerrar la llave de agua y abrirla nuevamente, entonces la caldera se encenderá... -
Página 12: Mantenimiento Regular
E7 - Falla del sensor de temperatura de agua caliente de calefacción El sensor de agua caliente de calefacción está desconectado o roto. El display muestra el símbolo E7. Solución: Contacte al servicio técnico. E9 - Falla de congelamiento del sitema Cuando la temperatura del agua del sistema de calefacción está... -
Página 13: Posibles Fallas Y Soluciones
Posibles Fallas y Soluciones Causa Falla Solución Detonación en el encendido Verifique que el gas utilizado corresponde con Problemas con el tipo de gas la placa de marcado. Contacte al servicio técnico Manómetro indica baja presión Pérdida de agua en el circuito Verifique la instalación. -
Página 14: Instalación
INSTALACIÓN ADVERTENCIAS Todos los Modelos: A 29 TBFD, A 29 TBFC, A 29 TND y A 29 TNC La instalación deberá efectuarse por un instalador matriculado y en un todo de acuerdo con lo establecido en las Disposiciones y Normas Mínimas para la Ejecución de Instalaciones Domiciliarias de Gas. - Página 15 Verifique la lista de empaque para más detalles El Manual de Instalación y Uso es fundamental e importante para la instalación y manipulación. Por favor léalo detenidamente y manténgalo intacto. Dimensiones A 29 TBFD A 29 TND Modelo A 29 TBFC...
-
Página 16: Requerimientos Para La Instalación
Requerimientos para la Instalación La caldera debe ser instalada en un recinto que sea apto según las reglamentaciones vigentes. La caldera no debe ser instalada en el exterior. Las calderas de tiro natural no deben instalarse en baños ni dormitorios Precauciones para la Instalación No instalar la caldera en la cercanía de materiales combustibles La pared sobre la cual se instalará... -
Página 17: Conexión Del Sistema De Agua
Conexión del sistema de Agua Conecte la caldera de acuerdo a las posiciones indicadas en la figura, de entrada y salida de agua. Las conexiones son de los siguientes diámetros: Conexión de Ida a los radiadores 3/4" Conexión de Retorno de los radiadores 3/4" Conexión de entrada de agua sanitaria ½"... -
Página 18: Fijación De La Plantilla De Montaje
Fijación de la Plantilla de Montaje La caldera se provee con una Plantilla de Montaje que debe ser fijada a la pared y sobre la cual se cuelga la caldera. Plantilla de Marcado (Sólo modelos Posicione la plantilla de montaje y nivélela Tiro Balanceado) horizontalmente. -
Página 19: Instalación De Los Conductos De Evacuación De Gases
Está prohibida la utilización de la caldera sin los accesorios de ventilación. Accesorio Coaxial de Ventilación - Modelos A 29 TBFD y A 29 TBFC La caldera se provee con una accesorio de ventilación estándar de 1 metro de longitud, con un codo de 90º. -
Página 20: Instalación Del Accesorio De Ventilación Coaxial
Instalación del Accesorio de Ventilación Coaxial Modelos A 29 TBFD y A 29 TBFC: Taladre un orificio de 105 mm de diámetro en la pared. La caldera se provee con una plantilla de marcado, para el caso en que la salida de gases se realice hacia atrás. -
Página 21: Precauciones De Instalación Del Accesorio De Ventilación
La conexión de los caños del accesorio incluye caños estándar y extensiones. El número de codos y extensiones se decide de acuerdo a la tabla anterior y la longitud total no debe exceder el máximo permitido. Modelos A 29 TBFD y A 29 TBFC Conexión Estándar Modelos A 29 TBFD y A 29 TBFC... -
Página 22: Modelos A 29 Tnd Y A 29 Tnc (Tiro Natural)
Instalación de los conductos de evacuación de gases Modelos A 29 TND y A 29 TNC (Tiro Natural) CONDUCTOS DE VENTILACIÓN (CHIMENEA) Los conductos de evacuación de gases deben ser de 5” (125 mm) de diámetro. NO UTILICE CONDUCTOS DE MENOR DIAMETRO. Evite hacer tramos horizontales o codos a 90°. - Página 23 INCORRECTO CORRECTO Mínimo 30 cm El sombrerete no está llevado los cuatro vientos. ( No El sombrerete sobrepasa como mínimo 30 cm. a la sobrepasa a la parte mas alta de la edificación). parte más alta de la edificación. Mínimo 30 cm Exterior Ducto de ventilación...
-
Página 24: Esquema Eléctrico
Esquema Eléctrico Modelo A 29 TBFD Vlavula de Gas (AC) Electrodo de Encendido Presostato Presostato Agua (Calefacción) Extractor de Humos de Humos Termostato de sobretemperatura Plaqueta de Controles Sensor de Flujo (Agua Sanitaria) Tierra Conector del Display Bobina de Modulación... - Página 25 Esquema Eléctrico Modelo A 29 TND Vlavula de Gas (AC) Presostato Electrodo de Encendido Agua (Calefacción) Termotato de humos Termostato de sobretemperatura Plaqueta de Controles Sensor de Flujo (Agua Sanitaria) Tierra Conector del Display Bobina de Modulación Sonda NTC Termostato Ambiente (Calefacción) (Opcional) Sonda NTC...
-
Página 26: Descripción Del Dip Switch
Descripción del DIP Switch La placa de control cuenta con un DIP Switch (Conmutador), donde hay 8 interruptores, que son utilizados para diferentes funciones. Es muy importante conocer las funciones de cada uno de ellos. ATENCION: El DIP Switch debe ser manipulado por un profesional calificado. Si personal no autorizado manipula el mismo, puede ocasionar daños, roturas, y/o accidentes. -
Página 27: Estructura Interior De La Caldera
Estructura Interior de la Caldera A 29 TBFD 1-Válvula By-Pass 2-Presostato de Agua 3-Válvula de Gas Modulante 4-Electrodo de Encendido y Detección de llama 5-Quemador 6-Sensor de temperatura de Agua Caliente Sanitaria 7-Intercambiador de Calor 8-Vaso de Expansión 9-Extractor de Gases... - Página 28 Estructura Interior de la Caldera A 29 TBFC 1-Válvula By-Pass 2-Presostato de Agua 3-Válvula de Gas Modulante 4-Electrodo de Encendido y Detección de llama 5-Quemador 6-Intercambiador de Calor Combinado 7-Vaso de Expansión 8-Extractor de Gases 9-Venturi Presostato de Gases 10-Presostato de Gases 11-Sensor límite de temperatura 12-Sensor de temperatura de Agua de Calefacción 13-Purgador Automático...
- Página 29 Estructura Interior de la Caldera A 29 TNC 1-Válvula By-Pass 2-Presostato de Agua 3-Válvula de Gas Modulante 4-Electrodo de Encendido y Detección de llama 5-Quemador 6-Sensor de temperatura de Agua de Calefacción 7-Vaso de Expansión 8-Intercambiador de Calor 9-Interceptor de Contracorrientes 10-Sensor de tiraje 11-Sensor límite de temperatura 12-Purgador Automático...
- Página 30 Estructura Interior de la Caldera A 29 TND 1-Válvula By-Pass 2-Presostato de Agua 3-Válvula de Gas Modulante 4-Electrodo de Encendido y Detección de llama 5-Quemador 6-Sensor de temperatura de Agua Caliente Sanitaria 7-Intercambiador de Calor Combinado 8-Vaso de Expansión 9-Interceptor de Contracorrientes 10-Sensor de tiraje 11-Sensor límite de temperatura 12-Sensor límite de temperatura de agua Calefacción...
-
Página 31: Certificado De Garantía
Eskabe S.A. no deba responder y/o cualquier otra circunstancia no imputable a Eskabe S.A. 9) A los efectos de su reparación, el adquirente del producto deberá permitir a Eskabe S.A. y/o a los terceros que ésta designe, el acceso al mismo en horarios razonables y por el tiempo que le sea requerido a tales efectos. - Página 36 MAR DEL PLATA Av. Monseñor Zabala (Ruta 2) N° 323 (B7606IFD) Mar del Plata – Prov. de Bs. As Tel.: (0223) 478 8914 Fax: (0223) 478 1487 SERVICIO TÉCNICO Tel.: (011) 4588 4200 int. 248 E-mail: serviciocliente@eskabe.com.ar www.eskabe.com.ar COD. MAT. 0219.04.75...
