Resumen de contenidos para Jusan RECALL

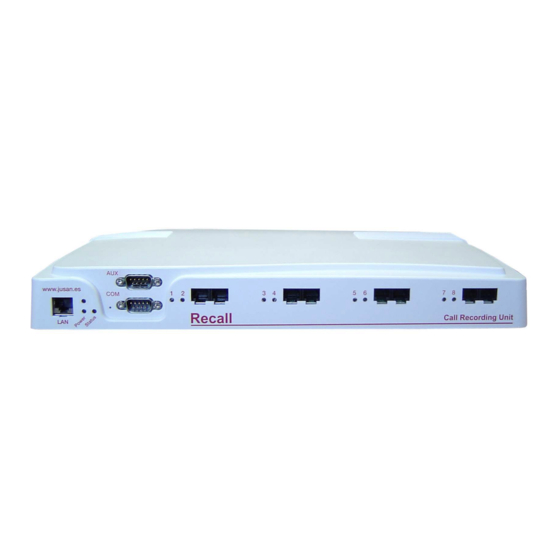

- Página 1 Recall Analógico Guía de Instalación y Configuración Versión 3.7...
-
Página 2: Tabla De Contenido
2.2 Instalación del Software ..................... 5 2.2.1 Instalación de Microsoft SQL Server … ............. 7 2.2.2 Instalación del Software de Servidor “Recall Server” ......... 7 2.2.3 Instalación del Software “Recall Analog Hardware Setup” ........10 3- CONFIGURACION DE RECALL ANALOGICO ......... 13 3.1 Configuración del Equipo de Hardware ..............13... -
Página 3: 1- Introduccion
Software de Gestión * “Recording Manager” * Pueden estar en el mismo PC La unidad de hardware Recall Analógico permite grabar hasta 8 líneas o extensiones analógicas. Se puede ampliar el sistema incorporando más unidades de hardware. En este caso es aconsejable emplear un switch para la conexión de las unidades de hardware a la... -
Página 4: 2- Instalacion De Recall Analogico
• Conecte cada línea o extensión analógica como se indica en el esquema anterior utilizando el splitter serie suministrado. • Conecte el hardware Recall Analógico y el PC a sus respectivos adaptadores. • Conecte el equipo a la LAN. Siguiendo las instrucciones de seguridad de la normativa internacional: Para equipos enchufables, las bases de toma de corriente se instalarán cerca del... -
Página 5: Instalación Del Software
RECALL ANALOGICO 2.2 Instalación del Software Introduzca el CD suministrado en la unidad lectora de su PC, y espere unos segundos hasta que aparezca la pantalla de selección de lenguaje. Si no apareciera la pantalla arriba mostrada, ejecute “X:\Bin\Setup.exe” (donde... - Página 6 A continuación seleccione la opción “Instalar Software” Le deberá aparecer la pantalla arriba mostrada. Para comenzar con la instalación del software del Recall Analógico, haga clic en la opción Recall Analógico. Es requisito indispensable que el sistema tenga instalado MS Framework .NET 2.0 o superior, si su...
-
Página 7: Instalación De Microsoft Sql Express
PC Servidor o en cualquier otro PC de la LAN. (Vea Sección 4) 2.2.1 Instalación de Microsoft SQL Express Es el primer paso que se debe realizar durante la instalación del software del Recall RDSI en el PC Servidor. NO instale MS SQL Express si el Servicio Microsoft SQL Server ya está... - Página 8 • Para cambiar la selección por defecto pulse Examinar..., navegue hasta la carpeta deseada y pulse Aceptar seguido de Siguiente para continuar. Aparecerá la pantalla de selección de idioma que el Servidor Recall tendrá una vez instalado. • Seleccione el idioma deseado y pulse Siguiente.
- Página 9 • Pulse Siguiente para aceptar el nombre del servidor de base de datos al que se conectará el Servidor Recall . • Tras unos segundos de instalación aparecerá la pantalla final. En caso de querer configurar el equipo Recall Server mas adelante, desmarque la casilla “Configurar ahora Recall Server”. • Pulse Finalizar.
-
Página 10: Instalación Del Software "Recall Analog Hardware Setup
RECALL ANALOGICO 2.2.3 Instalación del Software “Recall Analog Hardware Setup” Nota: Se requiere que el ordenador en el que se instale, disponga de un puerto serie libre, y una resolución mínima de 800x600. • Asegúrese de que no hay aplicaciones funcionando en el PC. - Página 11 Next para continuar. • Le aparecerá la pantalla arriba mostrada. En ella podrá cambiar, si así lo desea, el grupo en donde se instalará el Config. Hardware Recall Analógico. A continuación haga clic en el botón Next.
- Página 12 • Una vez terminada la instalación, aparece un mensaje indicando que la instalación se ha completado con éxito. Si desea ejecutar ahora el Programa de configuración del Recall Analógico, deje marcada la opcion “Run Hardware Setup now” en caso contrario desmarque dicha opción.
-
Página 13: 3- Configuracion De Recall Analogico
3.1 Configuración del Equipo de Hardware • Encienda el equipo de hardware y el PC Servidor. • Desde el menú “Inicio”, pulse “Programas”, abra el grupo de programas “Recall / Hardware Setup” y haga clic en Hardware Setup. Aparecerá la siguiente pantalla. -
Página 14: Configuración Del Número De Puerto
Recall Analógico de la siguiente manera: • Desde el menú “Inicio”, pulse “Programas”, abra el grupo de programas “Recall / Hardware Setup” y haga clic en JUpdaTer. Aparecerá la siguiente pantalla. • Haga clic sobre •... - Página 15 RECALL ANALOGICO Seleccionar • A continuación deberá hacer clic en Aceptar. Para comenzar con la asignación de etiquetas a los puertos. • Seleccione el modo de conexión al equipo, A continuación haga clic en el botón OK • Seguidamente le aparecerán pantallas donde se le solicitará el nombre que...
-
Página 16: Configuración De Recall Server
RECALL ANALOGICO • Una vez que haya configurado todos los puertos del Recall Analógico le aparecerá la ventana arriba mostrada, informado de que la instalación ha concluido con éxito. Haga clic en Aceptar para finalizar. 3.3 Configuración de Recall Server Seleccione el programa Recall Server Config desde el grupo de programas “Recall”... -
Página 17: V24
/ proveedor del equipo. Ruta de Indica la carpeta donde se almacenaran las grabaciones. grabaciones: Protocolo de Permite incrementar la velocidad de transmisión entre el Recall envío Analógico y el PC (Se recomienda que este seleccionado). acelerado: Número de Introduzca el número de equipos de hardware. -
Página 18: Monitorización De Recall Server
3.4 Monitorización de Recall Server En el caso de un equipo Recall Analógico no combinado con un equipo Recall RDSI, el Recall Server Monitor sólo sirve para confirmar la versión, localizar la base de datos o visualizar la hora de la última llamada grabada. - Página 19 Para activar el servicio de base de datos SQL. Por (SQL Server): ejemplo si “Base de datos” muestra no funcionando. Iniciar el servicio Recall Para activar el servicio Recall Server. Por ejemplo si Server: “Recall Server” muestra no funcionando. Detener la base de datos Para parar el servicio de base de datos SQL.
-
Página 20: Recording Manager
RECALL ANALOGICO 4 - RECORDING MANAGER Recording Manager es el software diseñado para gestionar las grabaciones realizadas con el equipo Recall Analógico. Para instalar y utilizar este software por favor remítase a la “Guía de Instalación y Usuario de Recording Manager”. -
Página 21: Anexo - Información Medioambiental
Europea para la retirada y la reutilización de los residuos de los aparatos eléctricos y electrónicos. Windows es una marca registrada de MICROSOFT CORPORATION Referencia: D506XXJUSXX03ES JUSAN, S.A. se reserva el derecho, en el interés de sus clientes, de modificar sin previo aviso las características de sus productos.
