Controlador digital para aplicaciones de refrigeración
en media y baja temperatura
XW30LH – XW30LRH
1. ADVERTENCIAS GENERALES
1.1
SE DEBEN LEER ANTES DE UTILIZAR EL MANUAL.
Este manual forma parte del producto y debe conservarse en el equipo para una consulta rápida y fácil.
El regulador no debe usarse para funciones que difieran de las que se describen a continuación, en
especial no se puede usar como dispositivo de seguridad.
Antes de continuar, controle los límites de aplicación.
Dixell Srl se reserva el derecho a variar la composición de sus propios productos, sin necesidad de
comunicarlo al cliente, garantizando de todas formas su idéntica e invariada función.
1.2
PRECAUCIONES DE SEGURIDAD
Antes de conectar el equipo controle que la tensión de alimentación sea la requerida.
No exponga el equipo al agua o a la humedad: use el regulador sólo en los límites de funcionamiento
admitidos, evitando cambios bruscos de temperatura unidos a alta humedad atmosférica, para evitar la
formación de condensación.
Atención: antes de iniciar cualquier operación de mantenimiento desconecte las conexiones eléctricas del
equipo.
El equipo jamás debe abrirse.
En caso de mal funcionamiento o avería, envíe el equipo al revendedor o a "DIXELL S.r.l." (vea la
dirección) con una descripción detallada de la avería.
Tenga en consideración la corriente máxima que se puede aplicar en cada relé (vea Datos Técnicos).
Coloque la sonda de manera que el usuario final no pueda alcanzarla.
Cerciórese de que los cables de las sondas, de la alimentación del regulador y de la alimentación de las
cargas permanezcan separados o suficientemente distanciados entre sí, sin que se crucen o formen
espirales.
En el caso de aplicaciones en ambientes industriales particularmente críticos, puede ser útil usar filtros de
red (nuestro mod. FT1) en paralelo a las cargas inductivas.
2. DESCRIPCIÓN GENERAL
El modelo XW30LH y XW30LRH, formato 38x185, es un controlador con microprocesador,
apto para aplicaciones en unidades refrigerantes ventiladas a temperatura normal.
Presenta 3 salidas de relé para controlar el compresor, los ventiladores y la luz.
Puede presentar un reloj en tiempo real que permite programar los seis ciclos de deshielo
cotidianos diferentes para días hábiles o feriados. Para el ahorro energético existe la
función "Ahorro de energía", con dos puntos de intervención diferentes. Presenta hasta 3
entradas para sonda NTC o PTC, la primera para el control termostático, la otra, instalada
en el evaporador, para controlar la temperatura al final del deshielo y los ventiladores. Una
de las dos entradas digitales se puede configurar como tercera entrada para sonda. NOTA:
la cuarta sonda está disponibile solo para el modelo XW30LH.
La salida HOT KEY permite conectar la unidad, por medio del módulo externo XJ485-CX, a
una red compatible ModBUS-RTU tal como las unidades de monitoreo Dixell de la familia
X-WEB y permite programar el controlador a través del teclado de programación "Hot Key".
Cada instrumento es completamente configurable a través de parámetros especiales que
pueden ser fácilmente programados a través del teclado frontal.
3. REGULACIÓN
3.1 EL COMPRESOR
Temper.
SET
Compr.
ON
En caso de fallo de la sonda, la activación y el apagado de la salida se gestionan por
tiempo a través de los parámetros "COn" y "COF".
3.2 EL DESHIELO
El deshielo se realiza por la parada del compresor. El intervalo de deshielo depende del
Reloj en tiempo real (opcional). El intervalo entre ciclos de deshielo depende de la
presencia del Reloj (en opción). Si el Reloj está presente, está controlado mediante el
parámetro " EdF ": (EdF=in), el deshielo se realiza cada intervalo " IdF " (funcionamiento
estándar sin Reloj); (EdF=rtc), el deshielo se realiza mediante los parámetros Ld1..Ld6
durante los días laborales y mediante los parámetros Sd1..Sd6 durante los días feriados.
La duración máxima está controlada por el parámetro MdF, mientras que el parámetro P2P
habilita la segunda sonda (fin de deshielo a temperatura) o queda deshabilitada (fin de
deshielo a tiempo).
3.3 LOS VENTILADORES
El funcionamiento de los ventiladores se selecciona con el parámetro FnC:
Con FnC = C_n ventiladores en paralelo al compresor, apagados durante el deshielo.
Con FnC = o_n ventiladores siempre encendidos, se apagan en deshielo.
Con FnC = C_Y ventiladores en paralelo al compresor, encendidos durante el deshielo.
Con FnC = o_Y ventiladores siempre encendidos, encendidos durante el deshielo.
En cada caso, si la temperatura detectada por la sonda del evaporador es superior a la
configurada en el parámetro "FSt" (Set bloqueo ventiladores) los ventiladores permanecen
apagados, para que en la cámara se introduzca aire lo suficientemente frío.
El parámetro Fnd configura el tiempo de retraso de la activación de los ventiladores luego
del deshielo.
1594027560 XW30LH-XW30LRH SP r1.0 25.03.2015
El relé del compresor se activa para
mantener
una
determinada
temperatura fijada por el set point. La
histéresis
Hy
se
automáticamente al set point. Si la
temperatura aumenta y alcanza el set
Time
point más la histéresis, el compresor
se activa, y se apaga luego cuando la
temperatura vuelve al valor del set
point. (vea la figura)
3.3.1
Marcha forzada de los ventiladores
Esta función, habilitada por el parámetro FCt es pensada para eliminar el funcionamiento a
intermitencia de los ventiladores, que se puede averiguar después de un deshielo o al
encendido del controlador, cuando el aire del entorno calienta el evaporador.
Si la diferencia de temperatura entre sonda vaporizador y sonda celda es superior al valor
le programado en FCt, los ventiladores siempre son accionados. Con FCt=0 la función se
deshabilita.
3.3.2
Activación cíclica de los ventiladores con compresor apagado
Cuando FnC = C-n o C-Y (ventiladores operan en paralelo con el compresor), mediante los
parámetros Fon y FoF los ventiladores pueden hacer ciclos de encendido o apagado
incluso con el compresor apagado, para mantener siempre una correcta ventilación en la
celda. Al momento en que se detiene el compresor, los ventiladores permanecen
encendidos durante el tiempo Fon. Con Fon =0 los ventiladores permanecen detenidos con
el compresor apagado.

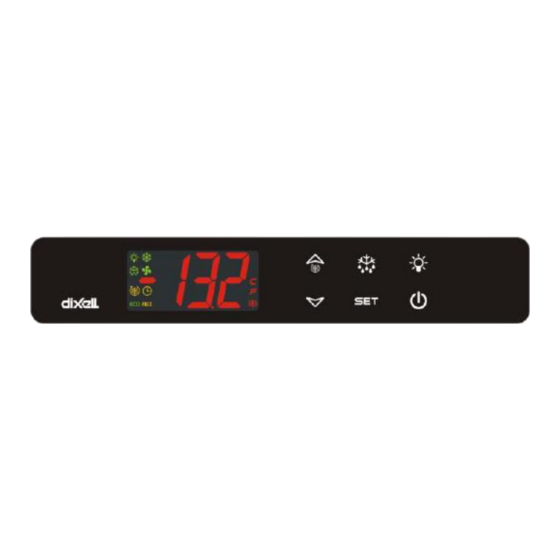

4. FRONTAL
: Para visualizar o modificar el set point. En el modo programación selecciona un
parámetro o confirma un valor.
(SBR) Para comenzar un deshielo.
(ARRIBA): Para visualizar la temperatura máxima. En el modo programación
permite desplazarse por los códigos de los parámetros o aumenta el valor de los
mismos.
(ABAJO) Para visualizar la temperatura mínima.
En el modo programación permite desplazarse por los códigos de los parámetros
o disminuye el valor de los mismos.
Enciende y apaga el aparato, cuando onF = oFF.
Enciende y apaga la luz, cuando oA3 = Lig.
COMBINACIONES DE TECLAS
+
+
+
4.1 SIGNIFICADO DE LOS LED
En la pantalla hay una serie de puntos. Su significado se describe en la tabla
LED
MODO
Encendido
Compresores activos
Intermitente Habilitado tiempo anticiclos cortos de compresor
Encendido
Deshielo habilitado
Intermitente Drenaje habilitado
Encendido
Ventiladores habilitados
Intermitente Retardo ventilador después de deshielo en progreso
suma
Encendido
Se verificó una alarma de temperatura
Encendido
Ciclo continuo en curso
Encendido
Ahorro de energía en curso
Encendido
Luz encendida
°C/°F Encendido
Unidades de medida
°C/°F Intermitente - Programación
5.
BLOQUEO AUTOMÁTICO DEL TECLADO
Para evitar modificaciones accidentales de las configuraciones del controlador, el teclado
se bloquea de forma automática luego de 60 segundos sin presionar ninguna tecla.
Se muestra el mensaje "LoC" intermitente durante unos segundos durante el bloqueo. La
tecla luz se activa también con el teclado bloqueado.
5.1 PARA DESBLOQUEAR EL TECLADO
1.
Presione una tecla a gusto
2.
Las teclas se encenderán.
3.
Mantenga presionada una tecla durante unos segundos hasta que aparece el
mensaje "on".
6. MEMORIZACIÓN TEMPERATURA MÁXIMA Y MÍNIMA
6.1 PARA VER LA TEMPERATURA MÍNIMA
1.
Presione y suelte la tecla n.
2.
Se visualiza el mensaje "Lo" seguido del valor mínimo de temperatura alcanzado.
3.
Si presiona la tecla n o espera 5 segundos se restaura la visualización de la
temperatura normal.
6.2 PARA VER LA TEMPERATURA MÁXIMA
1.
Presione y suelte la tecla o.
2.
Se visualiza el mensaje "Hi" seguido del valor máximo de temperatura alcanzado.
3.
Al presionar la tecla o o si espera 5 segundos se restaura la visualización normal.
XW30LH-XW30LRH
Para bloquear o desbloquear el teclado.
Para entrar a la programación.
Para salir de la programación.
SIGNIFICADO
1/6
