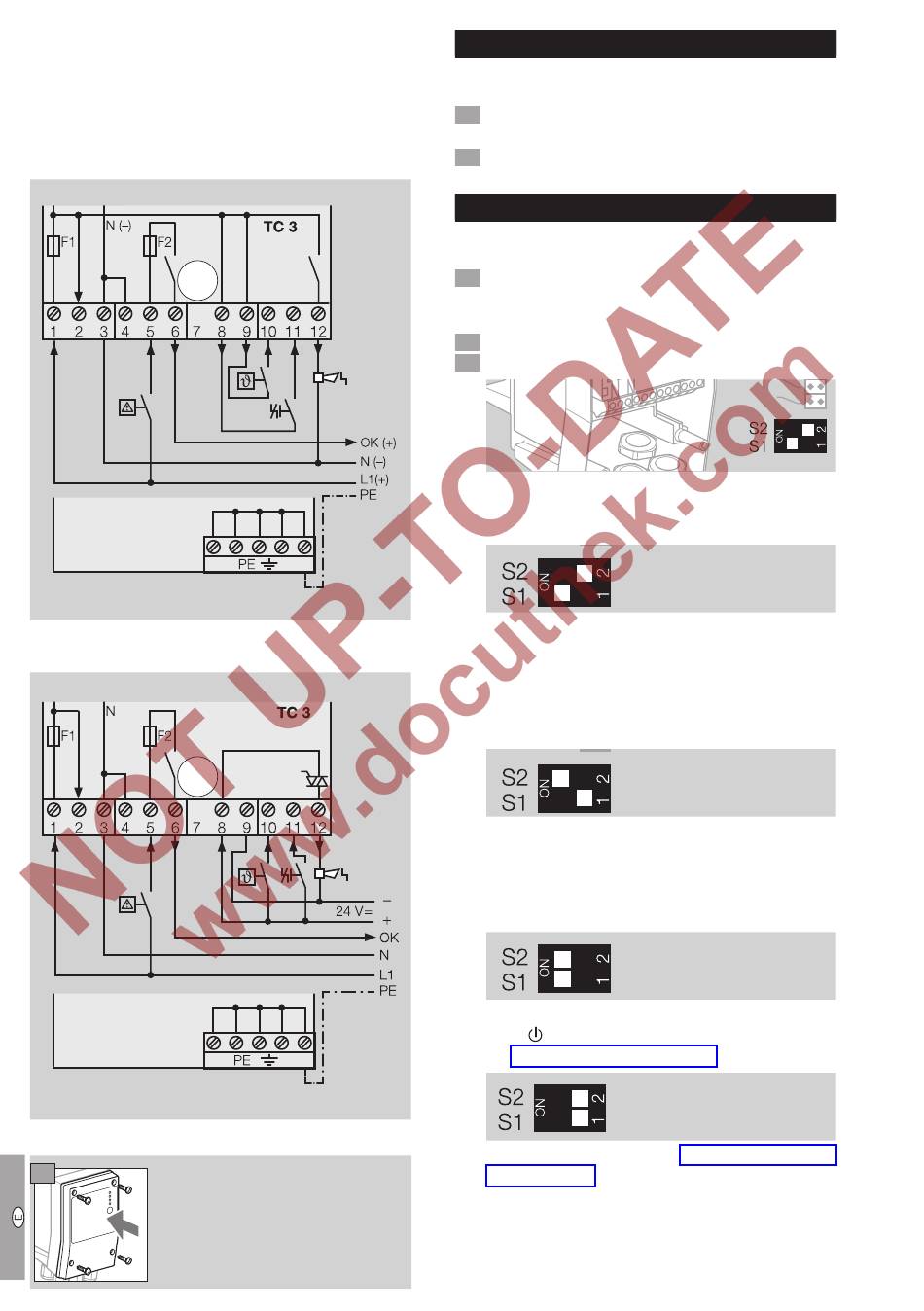

Esquema de conexiones TC
▷ La prueba de estanquidad se realiza con las
válvulas auxiliares montadas en el TC 3 (pre-
cableadas). Los bornes para las entradas de
válvula se dejan libres.
Tensión de red y tensión de mando:
24 V cc/120 V ca/230 V ca
Tensión de red: 120 V ca/230 V ca,
tensión de mando: 24 V cc
Terminar el cableado
9
Comprobar la estanquidad
▷ Se debe comprobar la estanquidad de todas
las conexiones nuevas entre la válvula y el TC.
Someter a presión la instalación. Tener en cuenta
la presión de entrada máxima.
Enjabonar las uniones de tubos.
Ajuste del momento del ensayo
▷ El momento del ensayo (MODE) se puede ajustar
con dos interruptores DIP.
Desconectar y dejar sin tensión el dispositivo.
▷ Antes de abrir el dispositivo, el montador debería
descargarse a sí mismo.
Desatornillar la tapa del cuerpo.
t
Ajustar el momento del ensayo a Mode 1, 2 o 3.
M
30s
25s
20s
15s
▷ Mode 1: prueba antes del arranque del quema-
10s
dor con la entrada de la señal de termostato/
5s
arranque ϑ (ajuste de fábrica).
▷ Mode 2: prueba después de la desconexión
del quemador con la salida de la señal de ter-
mostato/arranque ϑ y después de conectar la
tensión de red.
▷ La prueba de estanquidad también se inicia
después de un desbloqueo.
▷ Mode 3: prueba con la entrada de la señal de
termostato/arranque ϑ antes del arranque del
quemador y con la salida de la señal de termos-
tato/arranque ϑ después de la desconexión del
quemador.
▷ Posición inválida de los interruptores: sin función.
Power
LED
encendido con luz roja fija: ver pági-
na 8 (Ayuda en caso de avería).
1
2
▷ Continuar con la página 7 (Ajuste del tiempo
de medida tM).
E-6
t
M
30s
25s
20s
15s
10s
5s
Mode 1
Mode 2
Mode 3
Mode 1
